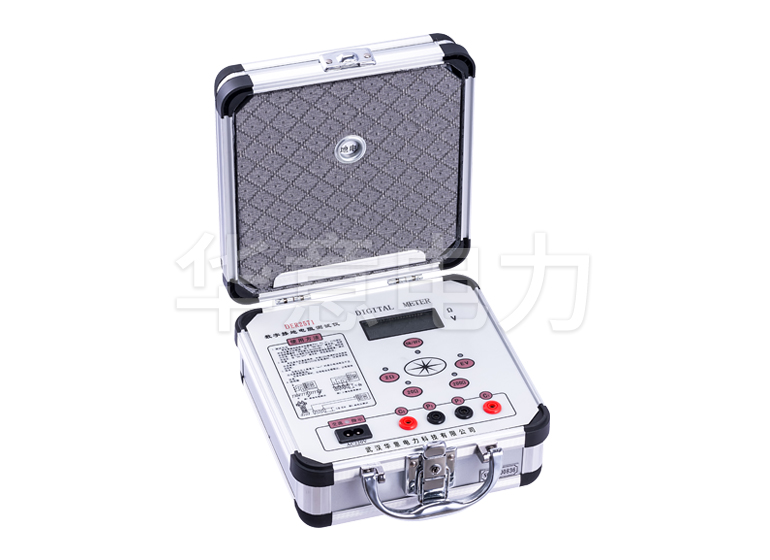

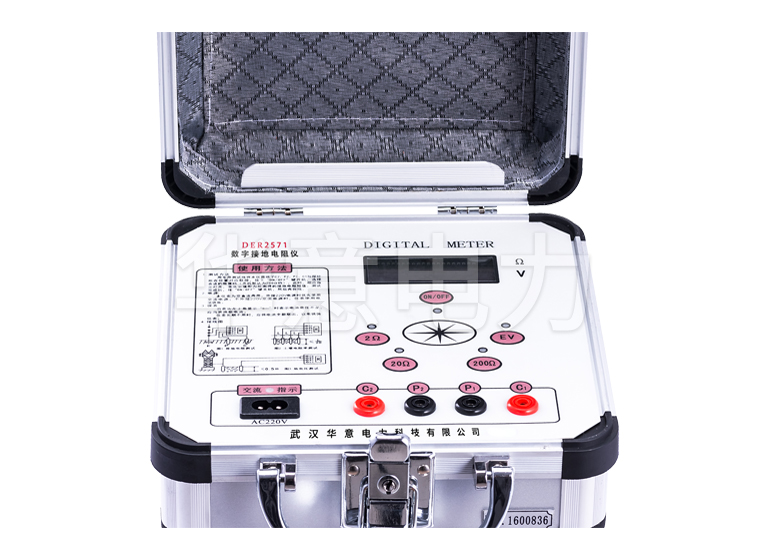

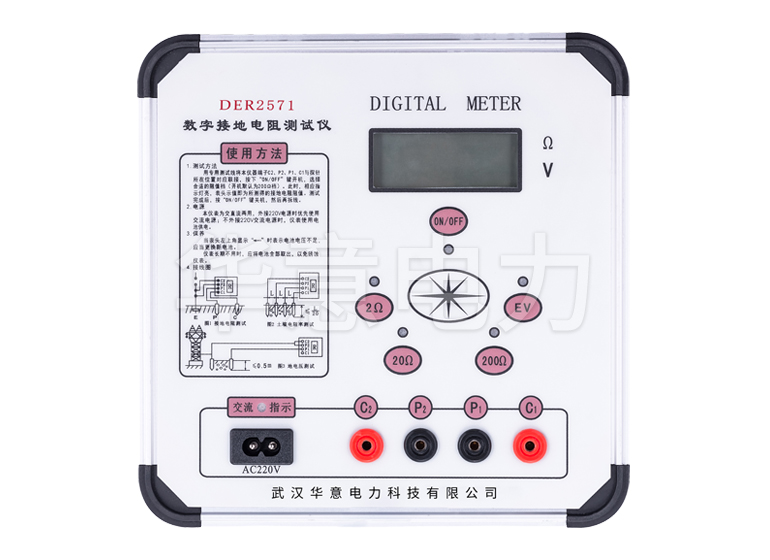

DER2571 数字接地电阻仪

DER2571 数字接地电阻仪

接地电阻测量仪适用于电力、邮电、铁路、通信、矿山等部门测量各种装置的接地电阻以及测量低电阻的导体电阻值;本表还可测量土壤电阻率及地电压。

参考标准:DL/T845.2-2004

  • 采用先进的中大规模集成电路、DC/AC变换技术
  • 内置开关电容滤波器使仪表有较好的抗干扰能力
  • 可测量土壤电阻率及地电压等
注:购买本产品的用户可享受免费技术指导、一年质保、终生维护
咨询热线:400-060-1718 在线咨价

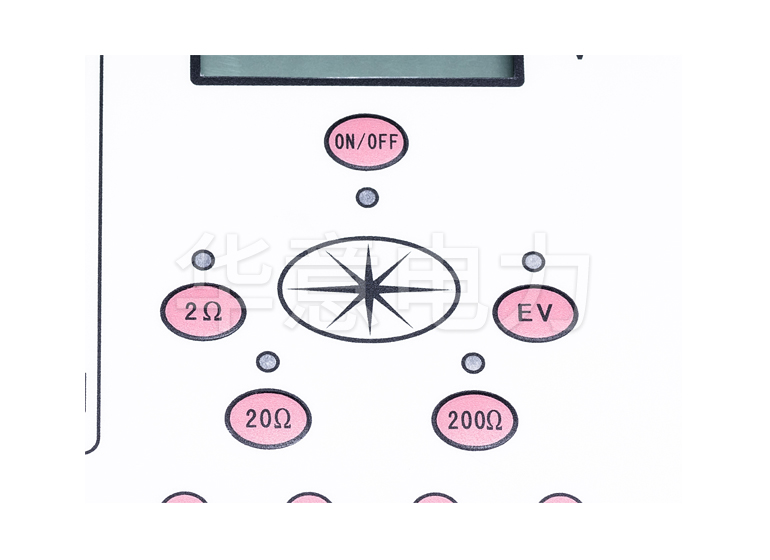

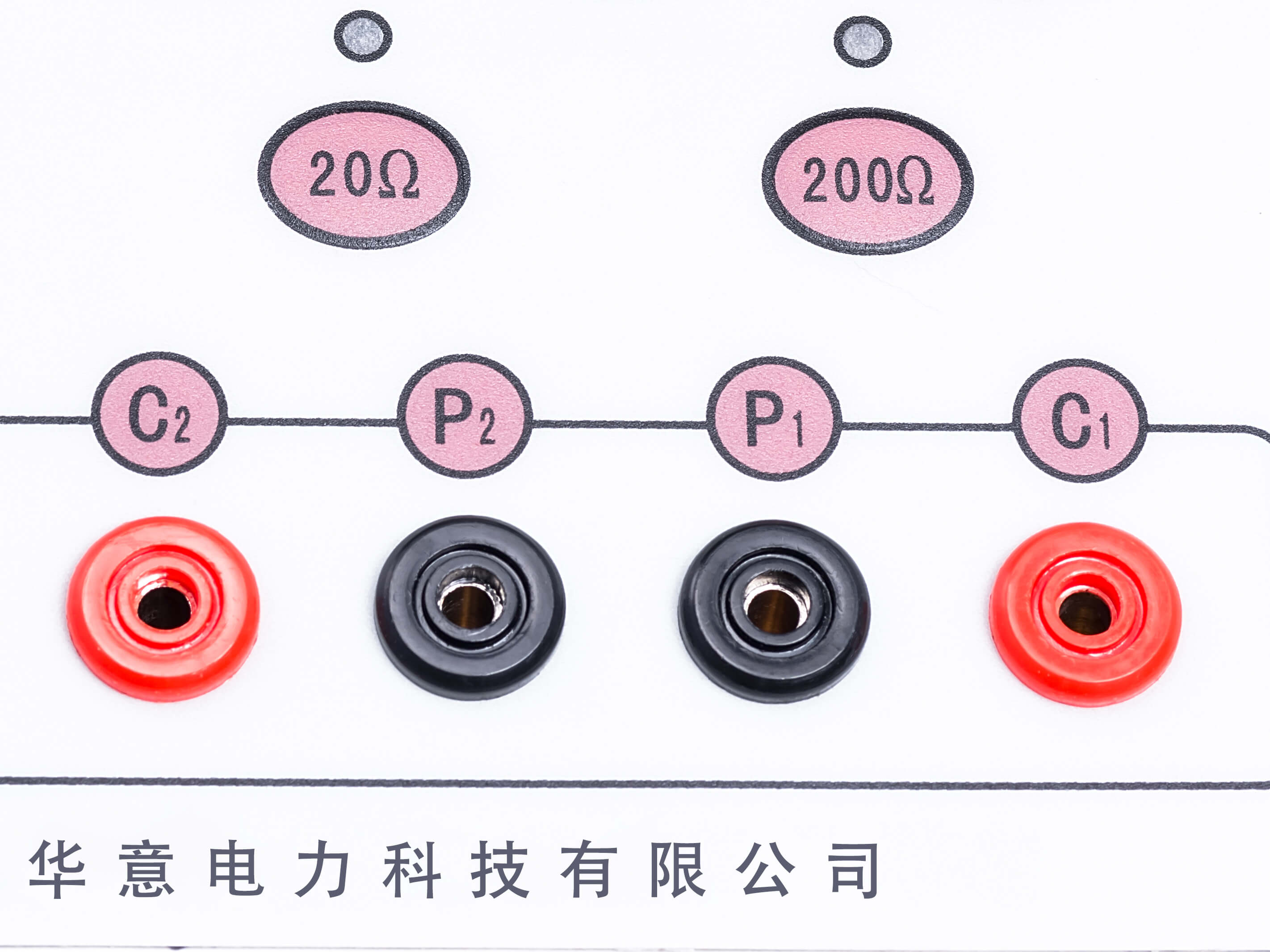

DER2571 数字接地电阻仪是摒弃传统的人工手摇发电工作方式,采用先进的 中大规模集成电路,应用 DC/AC 变换技术将三端钮、四端钮测量方式合并为一种 机型的新型接地电阻测量仪。 工作原理为由机内 DC/AC 变换器将直流变为交流的低频恒流,经过辅助接地极 C 和被测物 E 组成回路,被测物上产生交流压降,经辅助接地极 P 送入交流放大 器放大,再经过检波送入表头显示。借助倍率开关,可得到三个不同的量限:0~ 2Ω,0~20Ω,0~200Ω。

接地电阻测量仪适用于电力、邮电、铁路、通信、矿山等部门测量各种装置的接地电阻以及测量低电阻的导体电阻值;本表还可测量土壤电阻率及地电压。

产品别称:数字接地电阻测试仪、数字式接地电阻测试仪、接地电阻、接地表、地阻仪、接地电阻仪、接地电阻测量仪、地桩式接地电阻测试仪、数字式接地电阻表、便携式接地电阻测试仪、数字接地电阻表。

DER2571 数字接地电阻仪技术参数 Technical Parameter
环境温度0℃~+45℃
相对湿度≤85%RH
电阻0~2Ω(10mA),2~20Ω(10mA),20~200Ω(1mA)
电压AC 0~19.99V
精度0~0.2Ω≤±3%±1d/ 0.2Ω~199.9Ω≤±1.5%±1d/ 1~19.99V≤±3%±1d
分辨率0.001Ω、0.01Ω、0.1Ω、0.01V
允许辅助接地电阻RC(C1与C2之间)引起的测量误差0~2Ω,2~20Ω ≤1KΩ/ 20~200Ω ≤2KΩ/ RP(P1与P2之间)<40KΩ,误差≤±5%/ 允许地电压(工频有效值)≤5V,误差≤±5%

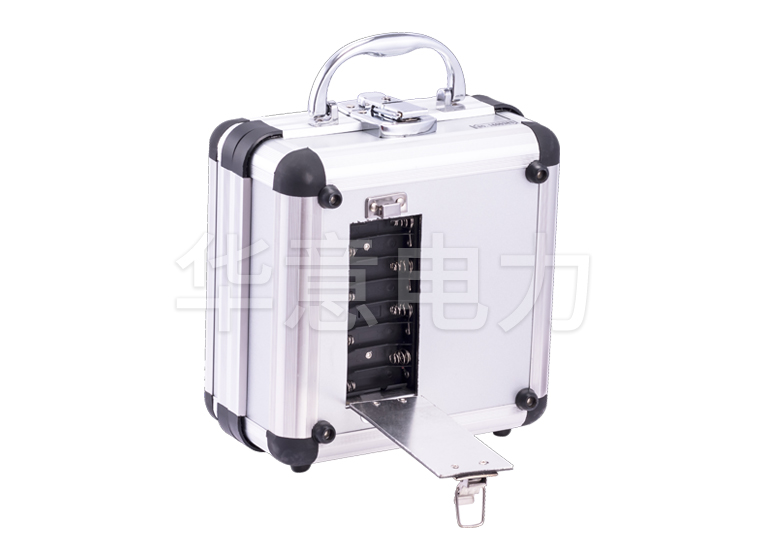

电源及功耗最大功率损耗≤2W/ 直流:8×1.5V(AA,R6)电池/ 交流:220V/50Hz
体积220×200×105mm3
重量≤1.4kg

附件清单

序号
名称数量
1仪器主机1台

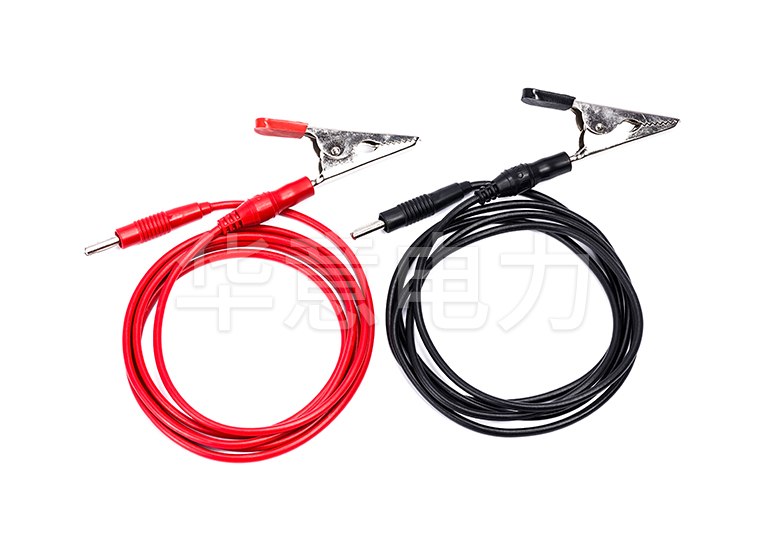

2测试线(红、黑各1根,1.5m)2根

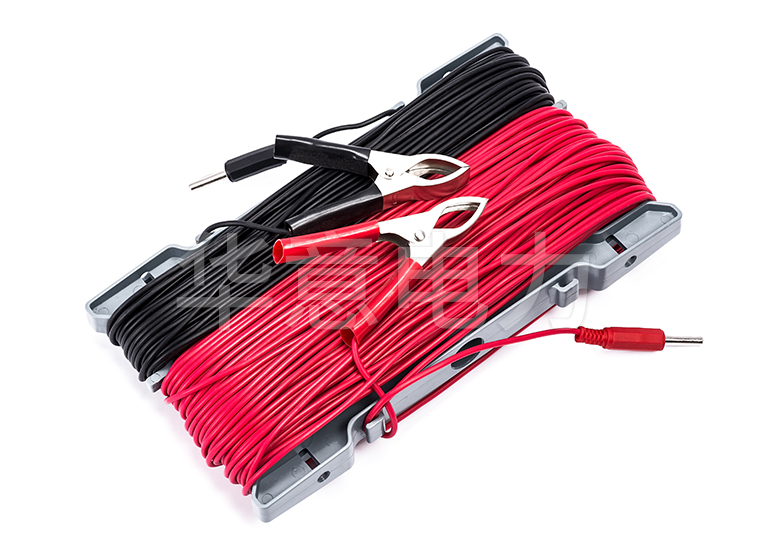

3绕线架(20m黑线,40m红线,各1根)1套

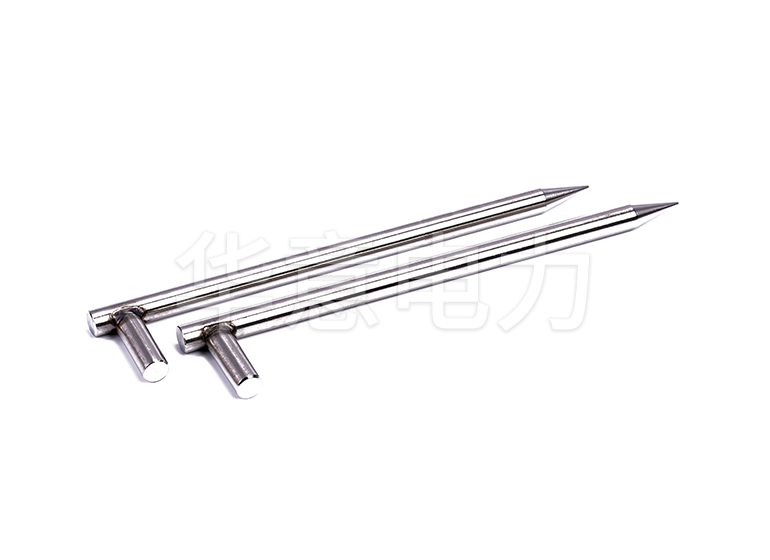

4接地探针2根

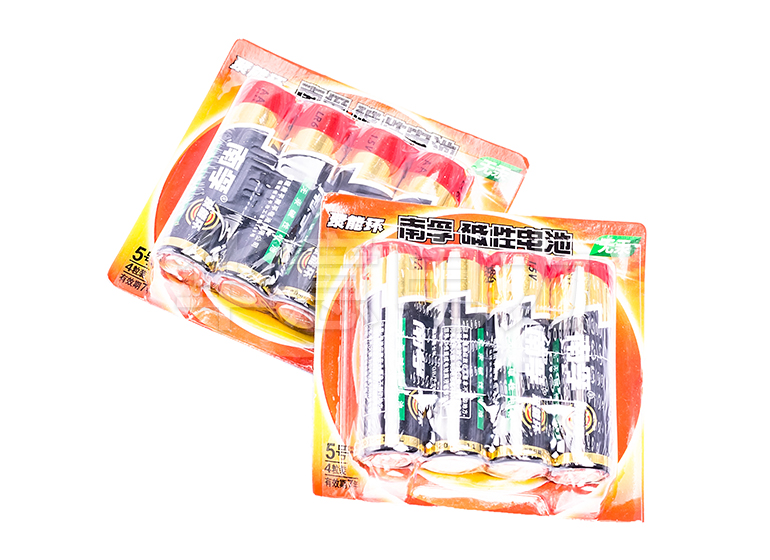

5电池8节

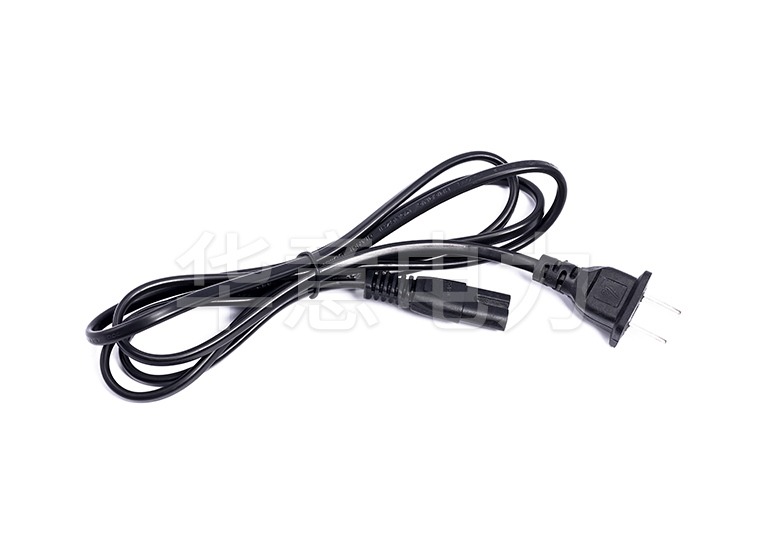

6AC 220V电源线1根
7说明书1本
8检查报告1份
9合格证1张

注:1.产品外观以实际产品为准,技术参数与型号如有变动,恕不另行通知。如有盗用或复印行为,将追究法律责任
  2.了解更多华意产品信息请进入产品中心。服务热线:400-060-1718

DER2571 数字接地电阻仪特点优势Selection Reference

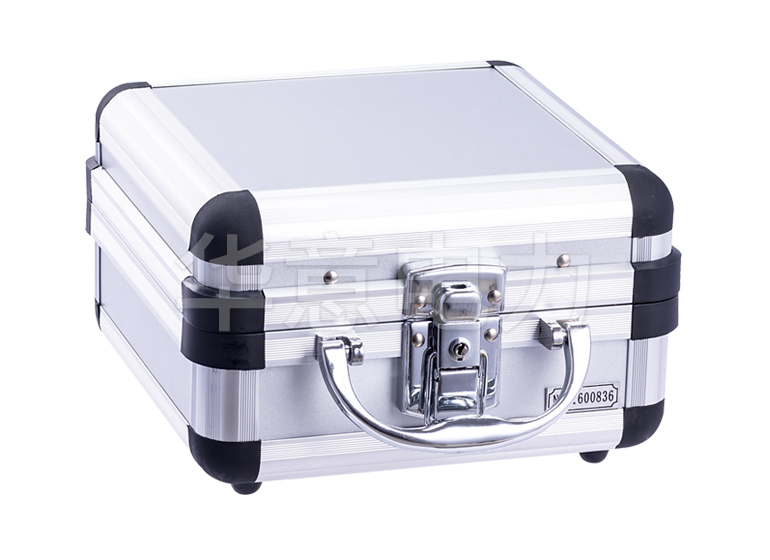

1、DER2571结构上采用高强度铝合金作为机壳,电路上为防止工频、射频干扰采用锁相环同步跟踪检波方式并配以开关电容滤波器,使仪表有较好的抗干扰能力;

2、采用DC/AC变换技术将直流变为交流的低频恒定电流以便于测量;

3、允许辅助接地电阻在0~2KΩ(RC),0~40KΩ(RP)之间变化,不致于影响测量结果;

4、本仪表不需人工调节平衡,3(1/2)位LCD显示,除测地电阻外,还可测低电阻导体电阻、土壤电阻率以及交流地电压;

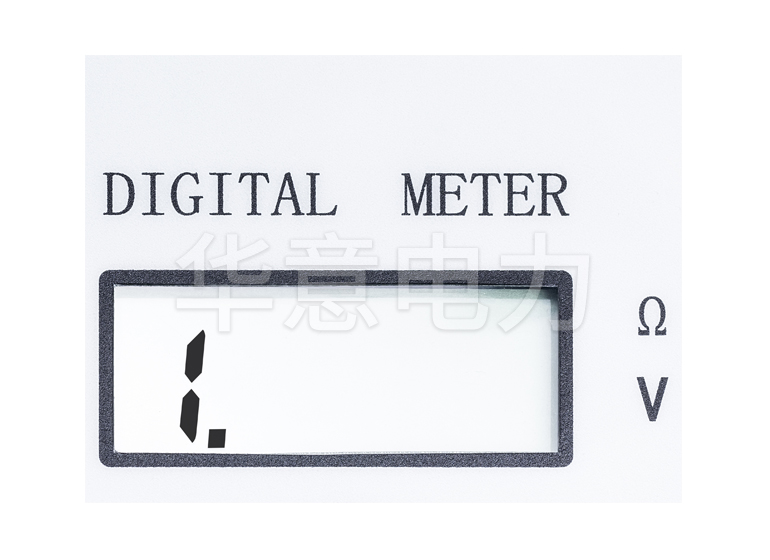

5、如若测试回路不通表头显示“1”代表溢出,符合常规测量习惯;
