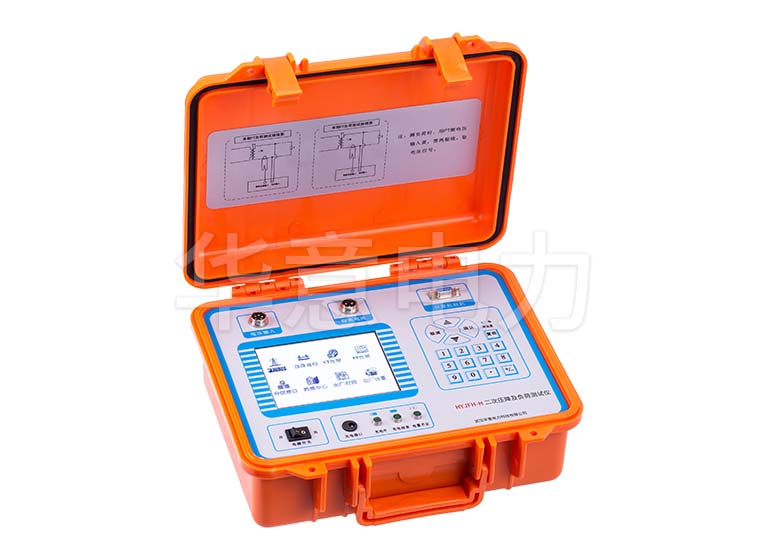

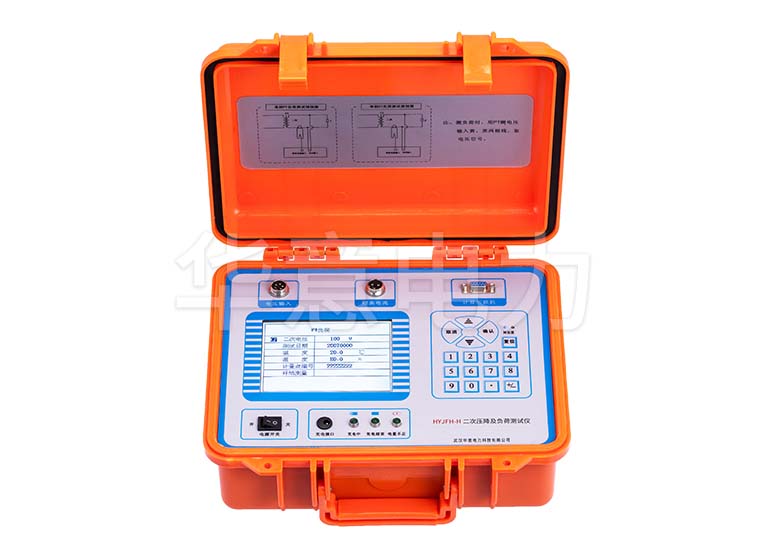

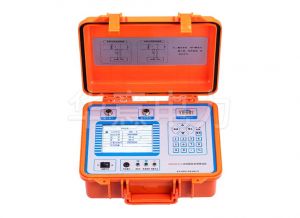

YJFH-H 二次压降及负荷测试仪

YJFH-H 二次压降及负荷测试仪

适用于检测电能计量综合误差及电压互感器、电度表、二次导线中的误差值,是电能计量中普遍存在电能计量综合误差是由电压互感器的合成误差、电流互感器的合成误差、电度表的误差、电压互感器二次导线压降所引起的计量误差所组成。

参考标准:DL/T1152-2012,JJG169-2010

  • 实现三相三线,三相四线、单相全自动测量
  • 电子式原理线路结合DSP技术是使测试稳定性好,抗干扰能力强
  • 480组大数据存储、RS232通讯接口功能
注:购买本产品的用户可享受免费技术指导、一年质保、终生维护
咨询热线:400-060-1718 在线咨价

在电厂及变电站电能计量回路中,室外的电压互感器离装设于控制室配电盘上的电能表有较远的距离,一般在200~400 m左右,整个回路有接线端子排、开关、熔断器及导线,必然存在着接触电阻、导线电阻及分布参数,从而就存在着一定的回路阻抗,造成电压互感器与电能表间的二次回路上有电压降。电压互感器二次回路压降包括电缆、端子接触电阻、熔线、中间继电器接点、空气小开关等电压降之总和。电压互感器二次电压降引起的误差,就是指电压互感器二次端子和负载端子之间电压的幅值差相对于二次实际电压的百分数,以及两个电压之间的相位差的总称。

《电能计量装置技术管理规程》DL/T448-2000的规定,电压互感器二次回路压降,对于I类计量装置,应不大于额定二次电压的0.2%(注:三相三线电路压降的允许值为0.2 V;三相四线电路压降允许值为0.2/V);其它计量装置,应不大于额定二次电压的0.5%(注:三相三线电路压降的允许值为0.5 V;三相四线电路压降允许值为0.5/V)。对运行中的电压互感器二次回路压降需进行周期测试,以便算出由此引起的电能计量误差,这对于进行技术改进,减小电能计量综合误差,降低计费损失有着重要意义。

电压互感器二次回路压降测量方法通常有间接测量法和直接测量法两种(无线测量属于间接测量法),由于间接测量法准确度不太高,不能满足测量要求,一般不采用此种方法,而直接测量法(校验仪测量法)采用测差原理,准确度高,测量可靠,因此在实际测量中大量采用。

国家电网公司生产运营部最新的《电能计量装置现场检验作业指导书》明确规定要对电流互感器和电压互感器的实际二次负荷进行测量。

电压互感器二次实际负荷:电压互感器在实际运行中,二次所接的测量仪器以及二次电缆间及其与地线间电容组成时总导纳。

电流互感器二次实际负荷:电流互感器在实际运行中,二次所接测量仪器的阻抗、二次电缆和接点电阻的总有效阻抗。

产品别称:二次压降测试仪、二次负荷测试仪、二次压降及负荷测量仪、二次压降及负荷在线测试仪、互感器二次压降及负荷在线测试仪、二次回路负载测试仪。

YJFH-H 二次压降及负荷测试仪技术参数 Technical Parameter
环境条件温度:-10℃~40℃
相对湿度:<85%(25℃)
海拔高度:<2500m
外界干扰:无特强震动、无特强电磁场
二次压降测试时仪器主要技术指标测量范围:比差:0.001%~10.00%;角差:0.01’ ~300’
分 辨 率:比差:0.001%;角差:0.01’
仪器基本误差:△X=(1%×X+1%×Y2个字);△Y=(1%×X+1%×Y2个字)。2个字—仪器的量化误差
电压表头准确度:1.0%
工作范围:电压:(46~120)V
仪器指示动作值(提示错误): 误差:比差大于20%或角差大于600’、电压:电压<2.0V
PT二次负荷测试时仪器主要技术指标PT二次负荷测试导纳测量范围:0.1ms—50.0ms
导纳测量准确度: 二次电压:(50V-120V),△X=(1%×X+1%×Y2个字),△Y=(1%×X+1%×Y2个字),2个字——仪器的量化误差
电压表头:0.5%
CT二次负荷测试时仪器主要技术指标CT二次负荷测试阻抗测量范围:0.1Ω—50.0Ω
阻抗测量准确度:△X=(1%×X+1%×Y2个字),△Y=(1%×X+1%×Y2个字),2个字——仪器的量化误差
电压表头:1%

附件清单

序号名称数量
1仪器主机1台
2电源适配器1个
3线包1个
4钳表5A1只
5RS232连接线1根

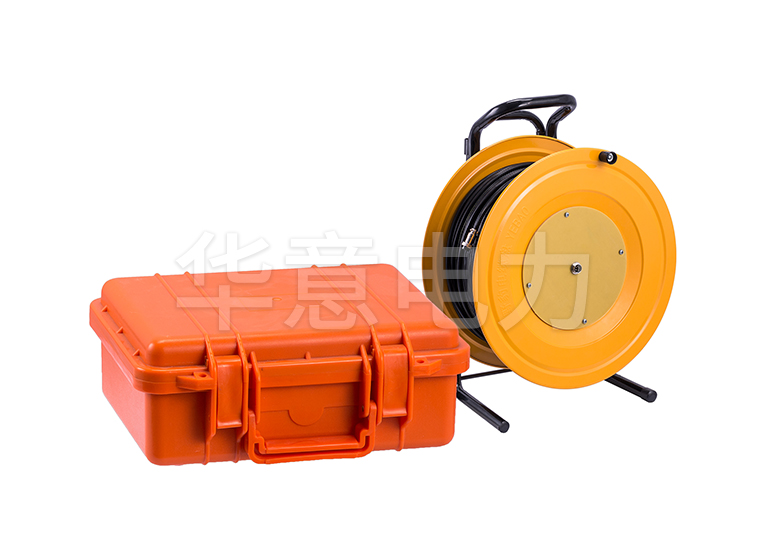

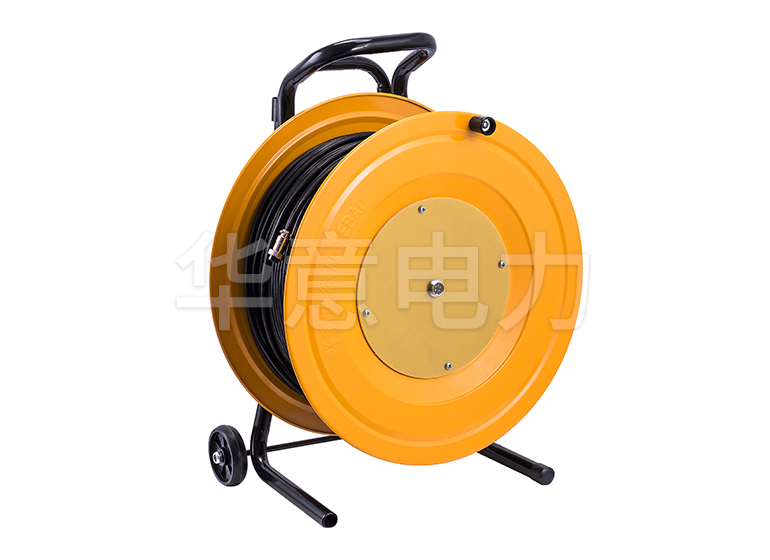

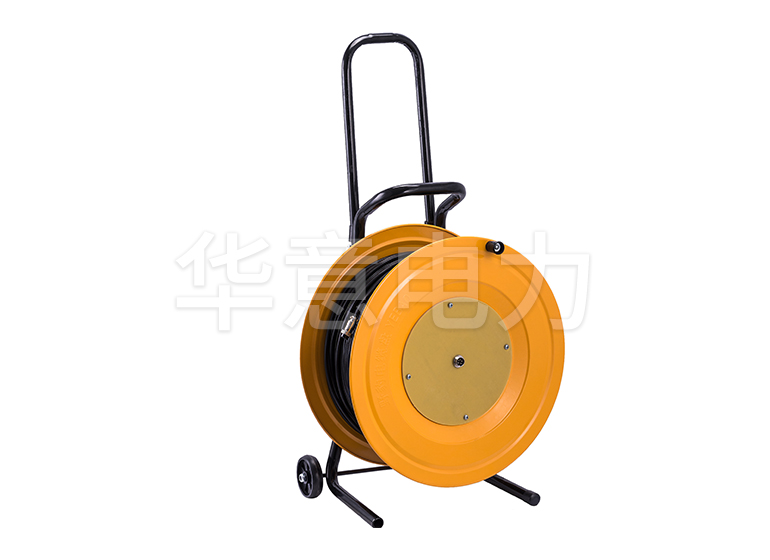

6200米放线车1套
7说明书1本
8检查报告1份
9合格证1张

注:1.产品外观以实际产品为准,技术参数与型号如有变动,恕不另行通知。如有盗用或复印行为,将追究法律责任
  2.了解更多华意产品信息请进入产品中心。服务热线:400-060-1718

YJFH-H 二次压降及负荷测试仪特点优势Selection Reference

1、可以实现三相三线,三相四线、单相全自动测量;

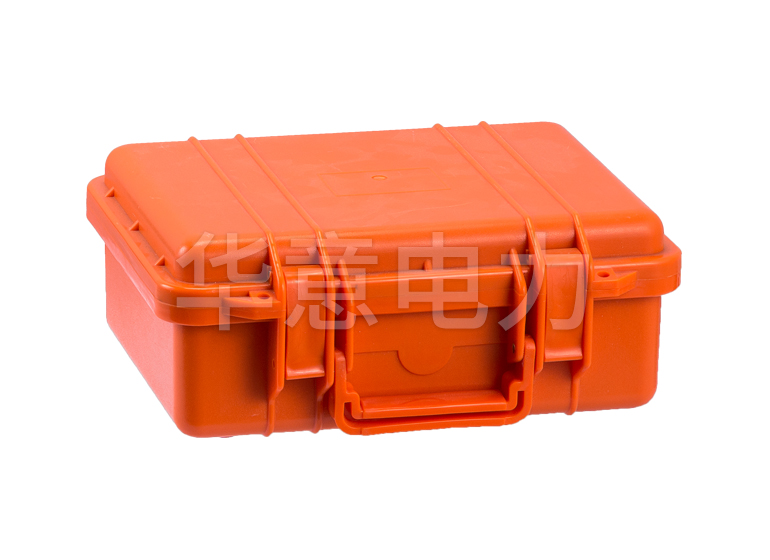

2、使用工程塑料机箱,结识耐用,有效保障测试人员及系统安全;

3、仪器具有量程自动切换功能,保证测试精度;

4、采用电子式原理线路结合DSP技术是使测试稳定性好,抗干扰能力强;

5、测量完毕,自动计算和负荷相关的各项参数,便于客户分析和试验;

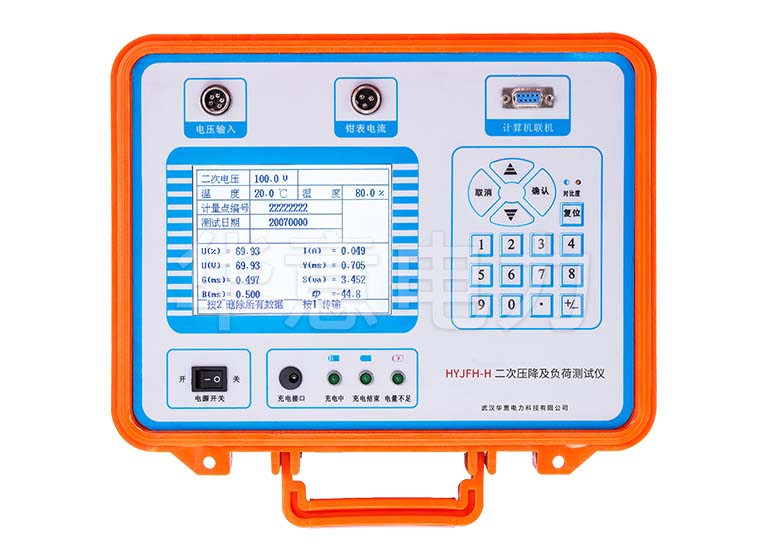

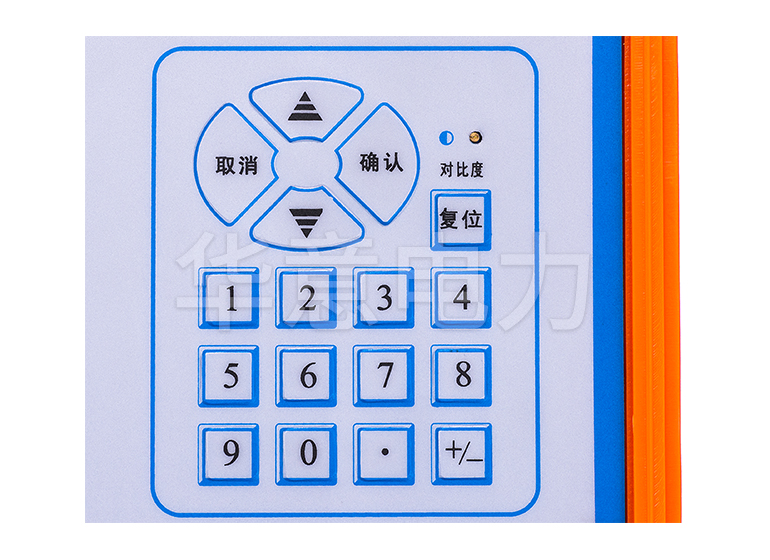

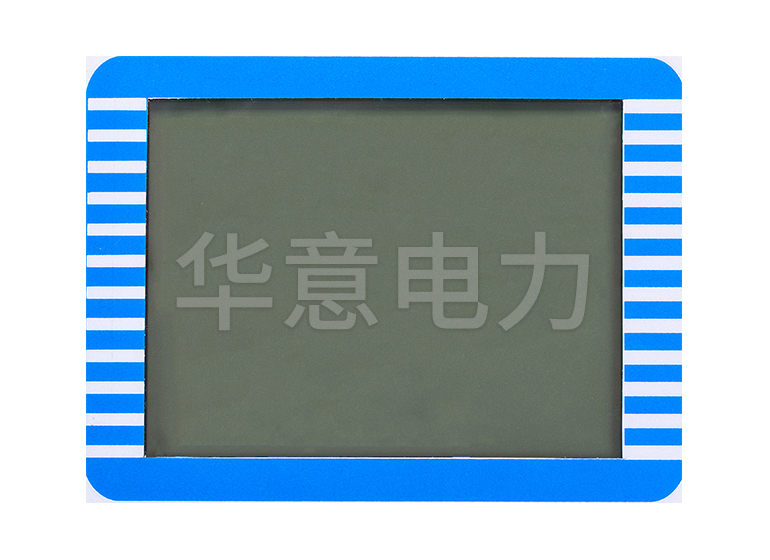

6、采用大屏幕汉字液晶显示,所有操作均由汉字菜单提示;数据具备掉电存贮及浏览功能,能与计算机联机传送数据;

7、采用大容量7.2V11Ah锂电池供电,对测试回路不产生任何影响,避免系统出现保护的情况。同时在现场无供电电源的情况下使用;

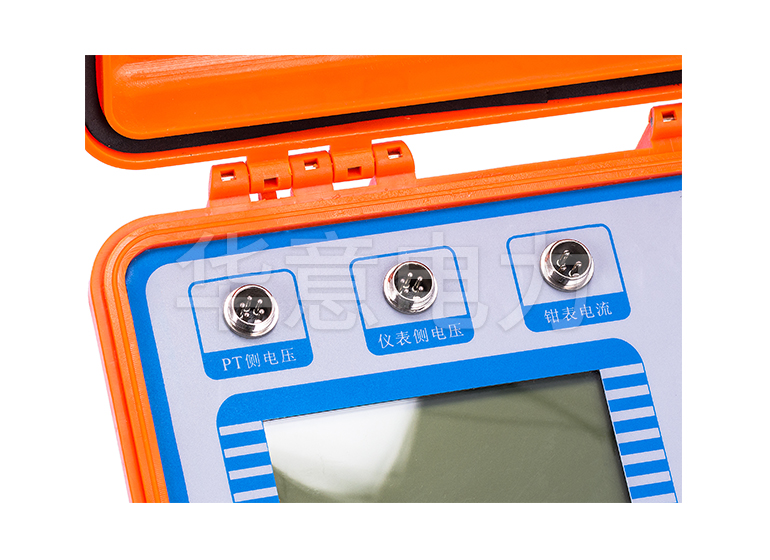

8、二次负荷测试,采用钳型电流表采样电流,不需要断开二次回路。可以实现不停电在线测量。自动切换量程:测量过程中可以根据测试对象数值的不同切换到不同的位置,使测量精度和显示位数得到保证;

9、工作时间可以长达24小时(最长);

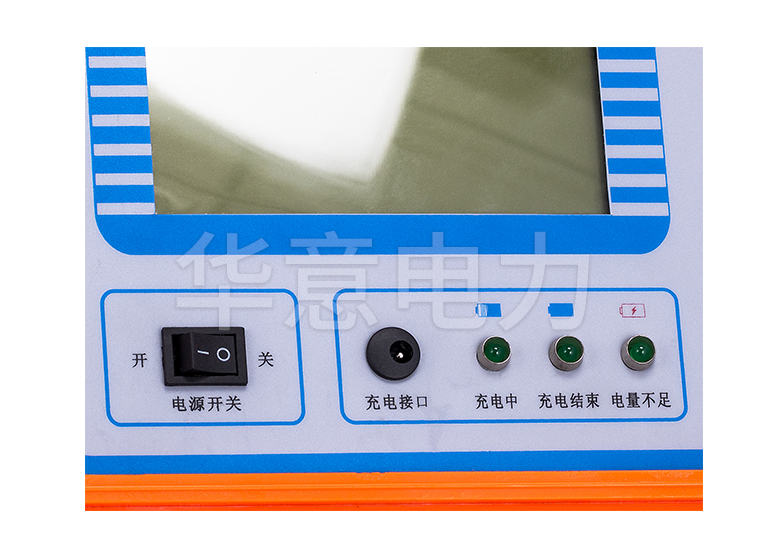

10、附有轻巧充电器,方便测量,在电池电量不足的情况下可以外接充电器测量;

11、仪器体积小,重量轻;

12、极宽阔的二次工作电流/电压范围。在50mA的工作电流下,能分辨1mΩ的电阻和电抗,能测试二次额定电流为5A的S级电流互感器的在线实际负荷,在5V的工作电压下,能分辨0.001mS的电导和电纳;

13、能存储480组测量数据,断电后能保持十年;

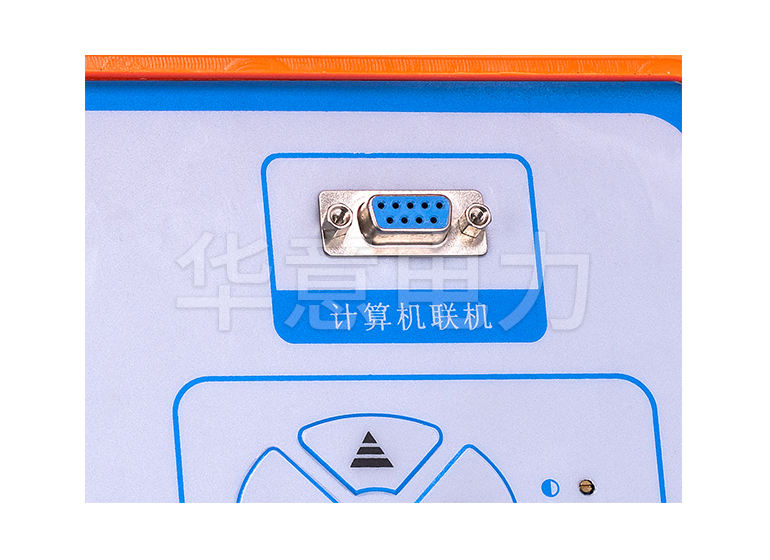

14、中文界面大屏幕显示,带有RS232通讯接口;
