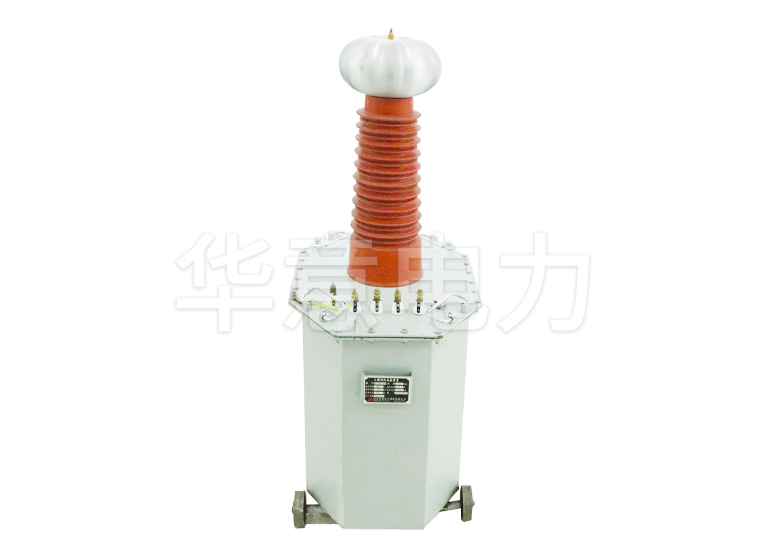

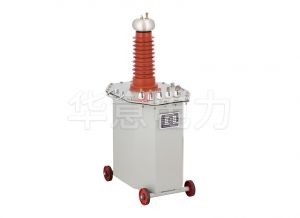

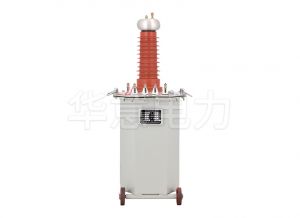

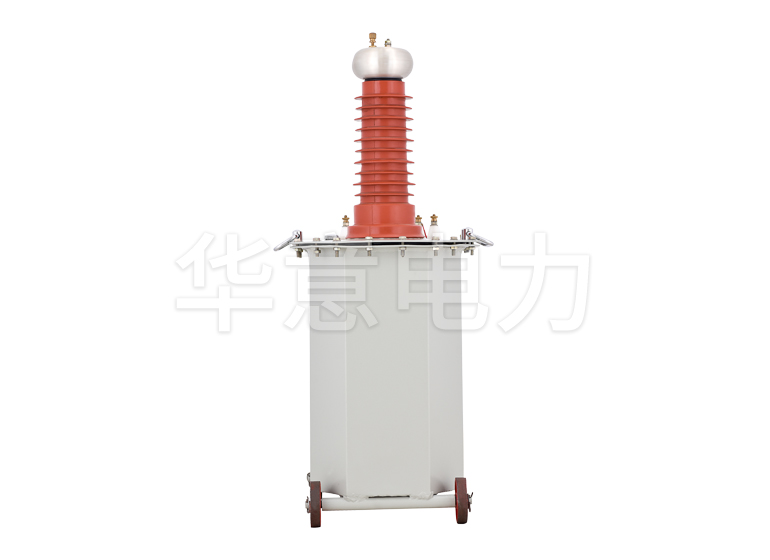

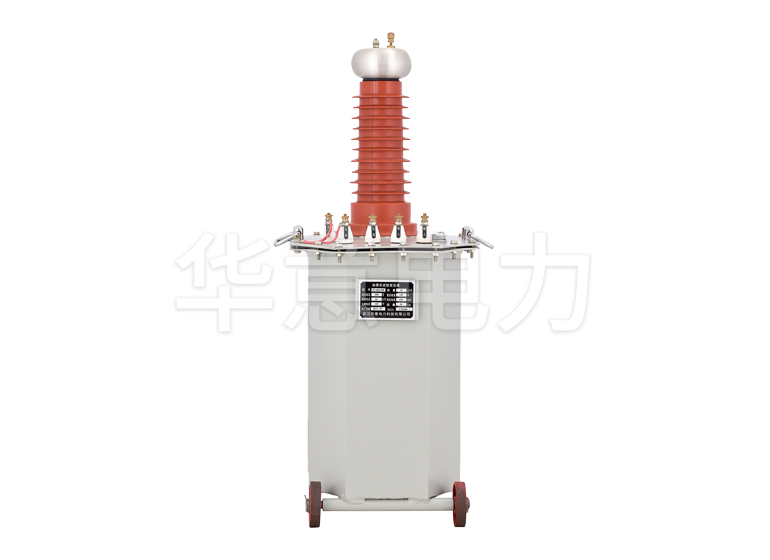

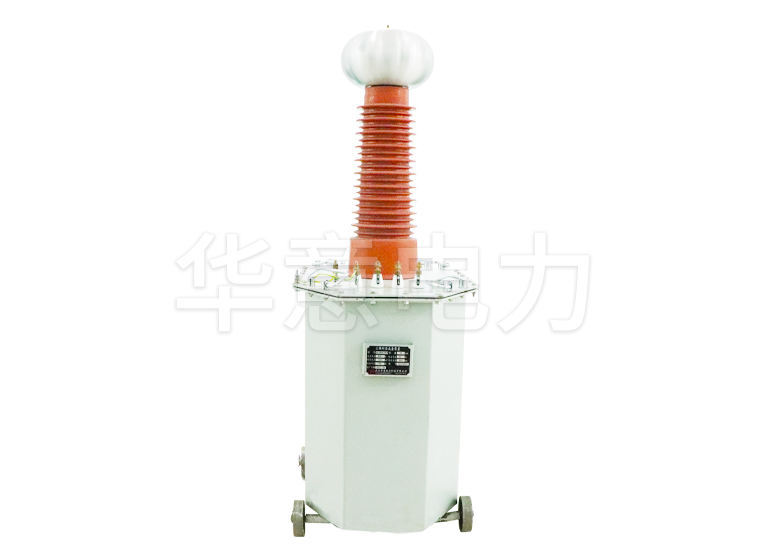

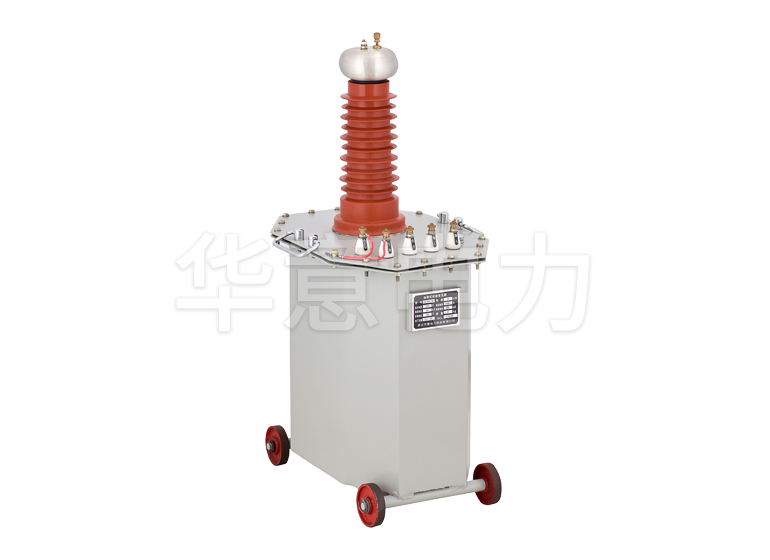

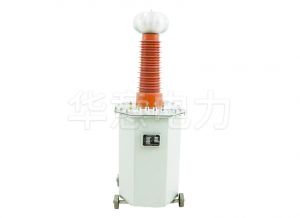

YDJ 油浸式试验变压器

华意电力YDJ油浸式试验变压器特别适用于电力系统、工矿企业、科研部门等对各种高压电气设备、电器元件、绝缘材料进行工频或直流高压下的绝缘强度试验。是高压试验中必不可少的重要设备。

参考标准：DL/T848.2-2004

说明书检测报告

电压裕度大，电晕声小，局放小
新式绝缘材料
质量可靠，稳定性好

注：购买本产品的用户可享受免费技术指导、一年质保、终生维护

咨询热线：400-060-1718 在线咨价

在线询价

产品简介
技术参数
特点优势
产品推荐

华意电力生产的YDJ系列油浸式试验变压器，是根据《试验变压器》标准在原同类产品基础上经过大量改进后，研制生产的系列试验变压器，该产品遵照DL/T848.2-2004《高压试验装置通用技术条件-第2部分：工频高压试验装置》，研制生产的一种新型产品。本系列产品具有体积小、重量轻、结构紧凑、功能齐全、通用性强和使用方便等特点。

特别适用于电力系统、工矿企业、科研部门等对各种高压电气设备、电器元件、绝缘材料进行工频或直流高压下的绝缘强度试验，是高压试验中必不可少的重要设备。油浸式试验变压器适用于各种电器产品、电气设备、绝缘材料等在规定电压下的绝缘强度试验，考核产品的绝缘水平，发现被试品的绝缘缺陷及衡量承受过电压的能力。是发电站、供配电系统及科研单位等广大用户的基本试验设备。

油浸式试验变压器适用于电力系统对各种高压电气设备及绝缘材料进行工频或直流高压下的绝缘强度试验，油浸式试验变压器容量为3kVA～300kVA，可根据客户需求定制。

产品别称：电力油浸式试验变压器、油浸式试验变压器、交直流油浸式试验变压器、串级式油浸试验变压器、超轻型油浸式试验变压器、试验变。

YDJ 油浸式试验变压器技术参数 Technical Parameter

规格型号	容量(kVA)	高压电压(kV)	高压电流(mA)	低压输入		变比(高/仪)	温升℃ (30分钟)
规格型号	容量(kVA)	高压电压(kV)	高压电流(mA)	电压(V)	电流(A)	变比(高/仪)	温升℃ (30分钟)
YDJ(Z)-1.5/50	1.5	50	30	200	7.5	500	10
YDJ(Z)-3/50	3	50	60	200	15	500	10
YDJ(Z)-5/50	5	50	100	200	25	500	10
YDJ(Z)-10/50	10	50	200	200	50	500	10
YDJ(Z)-20/50	20	50	400	380	52.6	500	10
YDJ(Z)-30/50	30	50	600	380	79	500	10
YDJ(Z)-50/50	50	50	1000	380	132	500	10
YDJ(Z)-5/100	5	100	50	200	25	1000	10
YDJ(Z)-10/100	10	100	100	200	50	1000	10
YDJ(Z)-20/100	20	100	200	380	52.6	1000	10
YDJ(Z)-30/100	30	100	300	380	79	1000	10
YDJ(Z)-50/100	50	100	500	380	132	1000	10
YDJ(Z)-15/150	15	150	100	380	39.5	1500	10
YDJ(Z)-20/150	20	150	133	380	52.6	1500	10
YDJ(Z)-25/150	25	150	167	380	65.7	1500	10
YDJ(Z)-30/150	30	150	200	380	79	1500	10
YDJ(Z)-50/150	50	150	333	380	132	1500	10
YDJ(Z)-100/150	100	150	667	380	263	1500	10
YDJ(Z)-50/200	50	200	250	380	395	2000	10
YDJ(Z)-100/200	100	200	500	380	526	2000	10
YDJ(Z)-150/200	150	200	750	380	397	2000	10
YDJ(Z)-200/200	200	200	1000	380	526	2000	10
YDJ(Z)-300/200	300	200	1500	380	790	2000	10
YDJ(Z)-50/300	50	300	167	380	132	3000	10
YDJ(Z)-100/300	100	300	333	380	263	3000	10
YDJ(Z)-150/300	150	300	500	380	395	3000	10
YDJ(Z)-200/300	200	300	667	380	526	3000	10
YDJ(Z)-300/300	300	300	1000	380	790	3000	10
