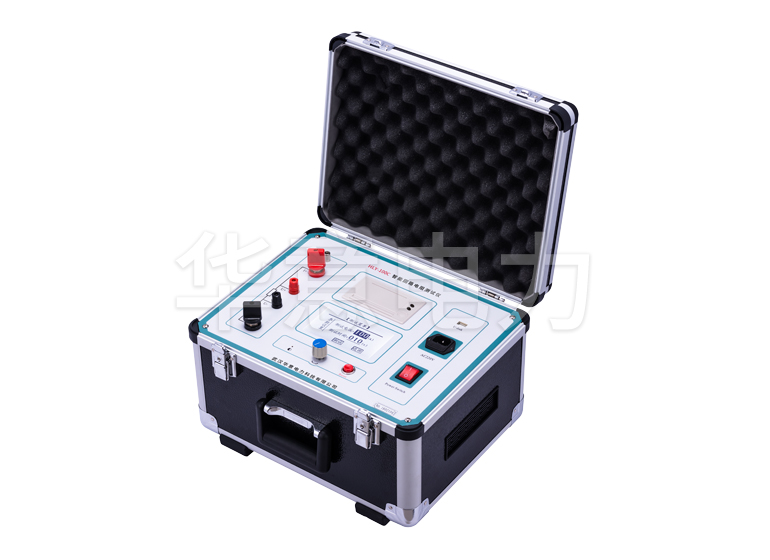

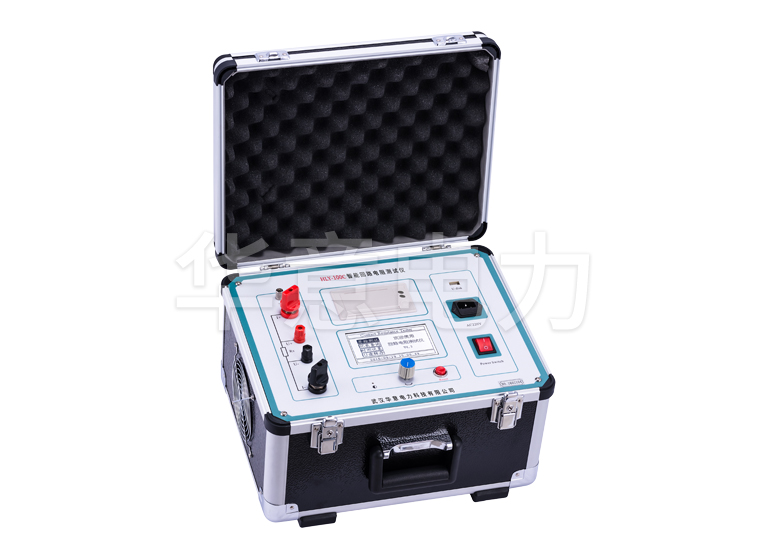

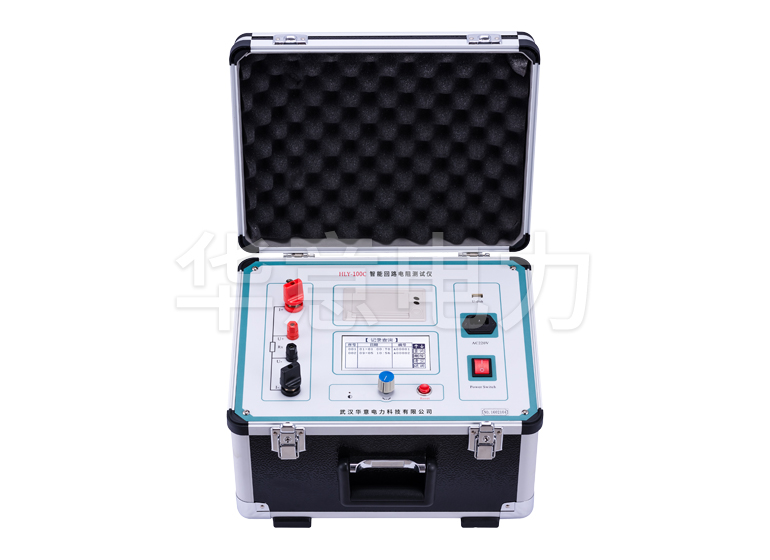

HLY-100C 智能回路电阻测试仪

HLY-100C 智能回路电阻测试仪

适用于开关控制设备回路电阻的测量,可在直流100A的情况下直接测得回路电阻,测试结果用大屏幕液晶LCD显示,并有数据存储、输出打印、时间设置等功能,另有50A档位供用户选择。

参考标准:DL/T845.4-2004

  • 电流可在50A、100A中自由选择,测试时间可在5s~599s内任意设定
  • 新电源技术,能长时间连续输出大电流
  • 高频开关电源技术和数字电路技术相结合设计,读数稳定,重复性好
注:购买本产品的用户可享受免费技术指导、一年质保、终生维护
咨询热线:400-060-1718 在线咨价

目前,电力系统中普遍采用常规的QJ44型双臂直流电桥测量接触电阻,而这类电桥的测试电流仅mA级,难以发现回路导体截面积减少的缺陷。在测量高压开关导电回路接触电阻时,由于受触头之间油膜和氧化层的影响,测量值偏大若干倍,无法真实的反映接触电阻值。为此,最新电力部标准DL/T845.4—2004《电阻测量装置通用技术条件:回路电阻测试仪》和新版检定规程JJG1052-2009《回路电阻测试仪、直阻仪检定规程》作出对测量(隔离)开关、断路器等接触电阻的测量电流不小于直流100A,最小电流维持时间不低于60S的规定,确保试验结果准确。

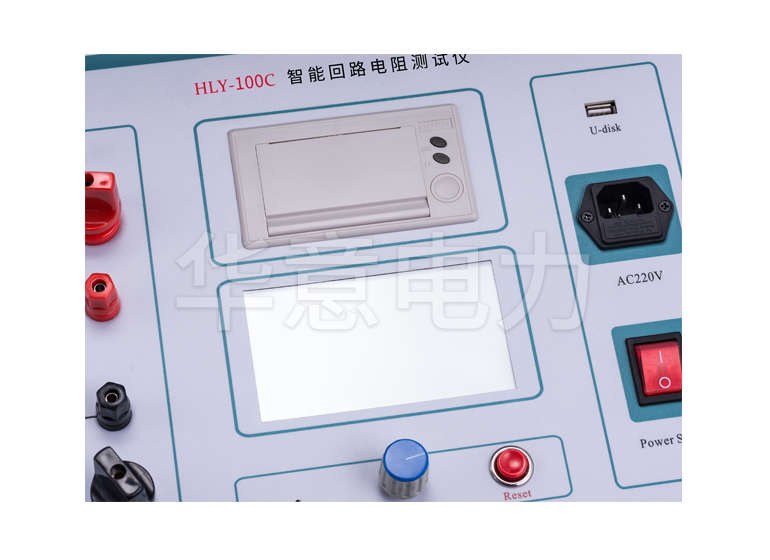

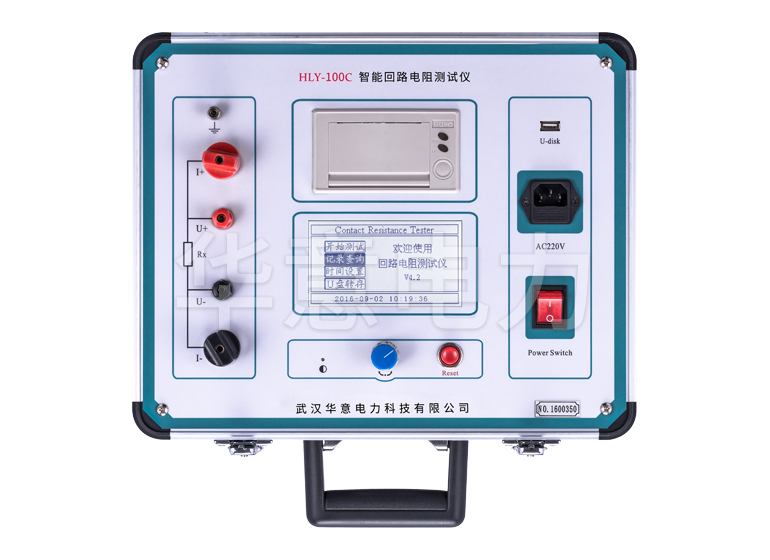

本仪器操作面板采用人体工学设计,符合操作习惯,采用高频开关电源和数字电路技术,适用于开关控制设备回路电阻的测量。测试电流采用国家标准推荐的直流100A。可在直流100A的情况下直接测得回路电阻,测试结果用大屏幕液晶LCD显示,并有数据存储、输出打印、时间设置等功能,另有50A档位供用户选择;自定义测试时间,最大设定时间599S,远大于标准规定的60S;是国内唯一能达到0.01μΩ分辨率且十分稳定的接触电阻测试仪,性能超过进口大电流微欧计。符合电力、供电部门现场高压开关维修和高压开关厂回路电阻测试的要求。适用于高低压开关接触(回路)电阻、电缆线路直流电阻值的高精度测量,同样适用于其它需要大电流、微电阻测量的场合。

产品别称:接触电阻测试仪、开关回路电阻测试仪、接触回路电阻测试仪、接触(回路)电阻测试仪、智能回路电阻测试仪。

HLY-100C 智能回路电阻测试仪技术参数 Technical Parameter
测量范围0~2999.9μΩ
分 辨 力0~99.99:0.01μΩ;100.0~2999.9:0.1μΩ
测试电流DC50A、100A两档固定输出
测量精度±(0.5% rd+2d)
连续工作时间5s~599s
显示方式大屏幕中文液晶显示
通信方式U盘转存

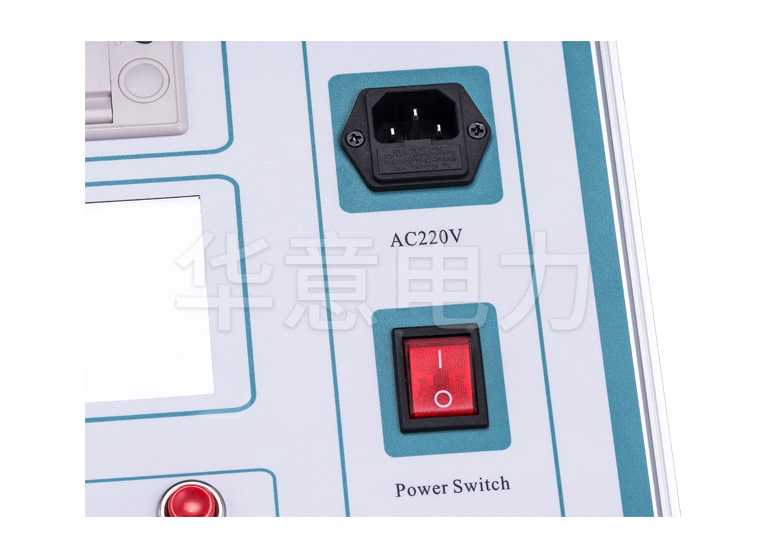

工作电源AC220V±10%,50Hz
整机功率600W
最大存储记录200条
工作环境温度:-10℃~40℃;湿度:≤80%RH
体积360×300×250mm3
重量8kg(不含附件)

附件清单

序号名称数量
1仪器主机1台

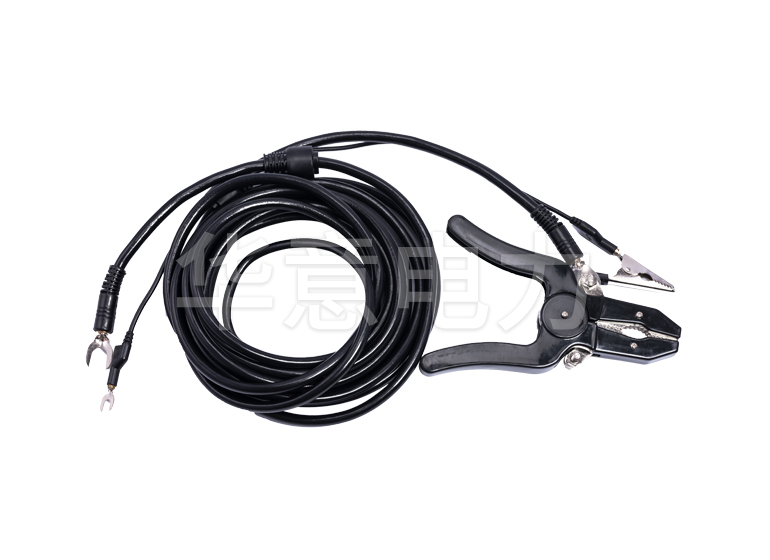

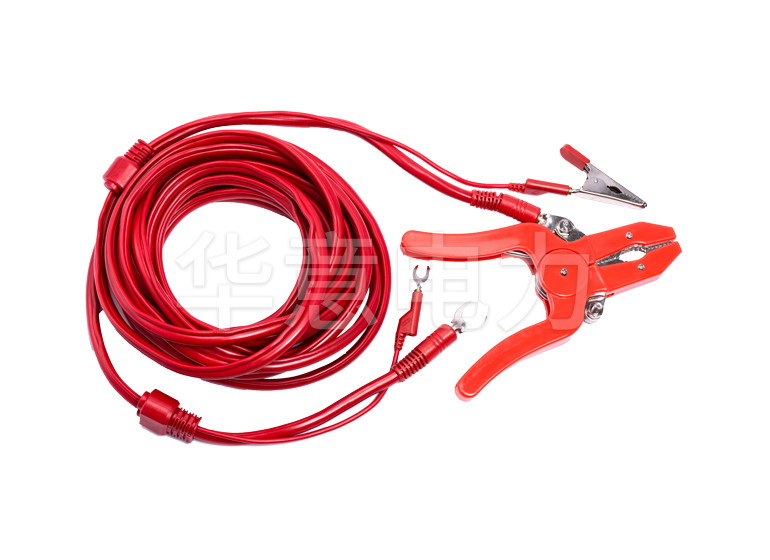

2专用测试线(大电流线6m两根, 大电流测试夹两个,电压测试线6m两根)1套

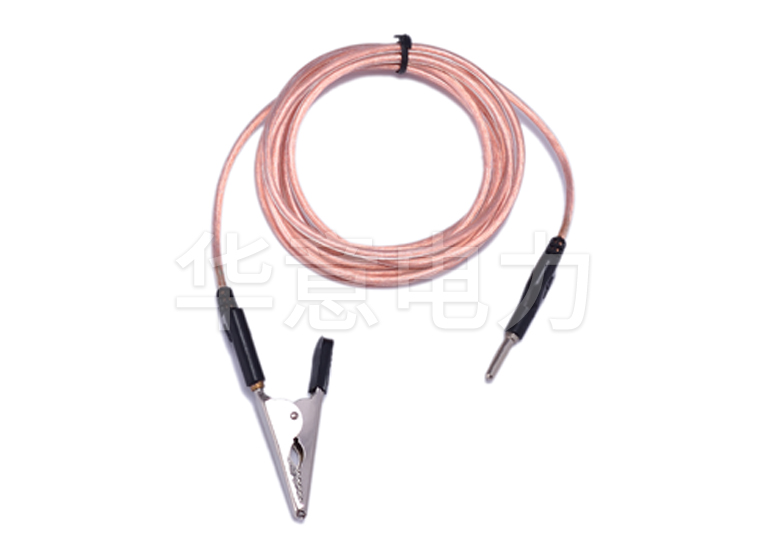

3接地线1根

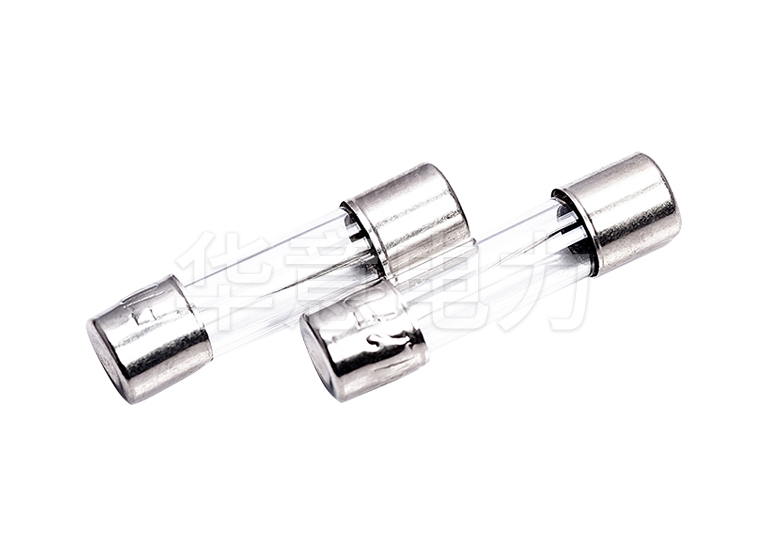

48A保险管3个

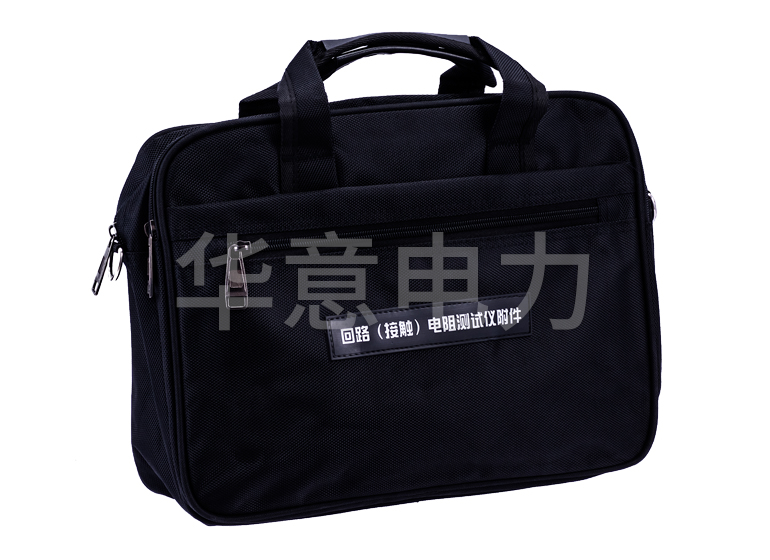

5附件包1个
6AC 220V电源线1根
7打印纸4卷
8随机光盘1张
9说明书1本
10检查报告1份
11合格证1张

注:1.产品外观以实际产品为准,技术参数与型号如有变动,恕不另行通知。如有盗用或复印行为,将追究法律责任
  2.了解更多华意产品信息请进入产品中心。服务热线:400-060-1718

HLY-100C 智能回路电阻测试仪特点优势Selection Reference

1、大电流:采用最新电源技术,能长时间连续输出大电流,克服了脉冲式电源瞬间电流的弊端,可以有效的击穿开关触头氧化膜,得到良好的测试结果;

2、高稳定性:在严重干扰条件下,液晶屏最后一位数据能稳定在±1个字范围内,读数稳定,重复性好;

3、高精度:采用双路高速16位Σ-Δ AD采样,最新数字信号处理技术,最高分辨力达到0.01μΩ,是目前国内唯一能达到0.01μΩ分辨力且十分稳定的接触电阻测试仪,性能超过了进口大电流微欧计;

4、智能化:进口高性能CPU,测量时系统根据信号大小自动切换量程,确保测试准确度。过温保护电路能够在仪器超过设定温度时自动停止输出电流,确保仪器安全使用;

5、高品质:关键部件全部采用进口元件,通过巧妙设计的温度补偿电路有效的消除环境温度对测量结果的影响,军品接插件的使用增强了抗振性能;

6、功能强大:电流流50A、100A中自由选择,测试时间在5s~599s内任意设定,克服其他同类仪器无法设定测量时间或连续工作时间过短的缺陷,远远超过其他同类仪器的性能;

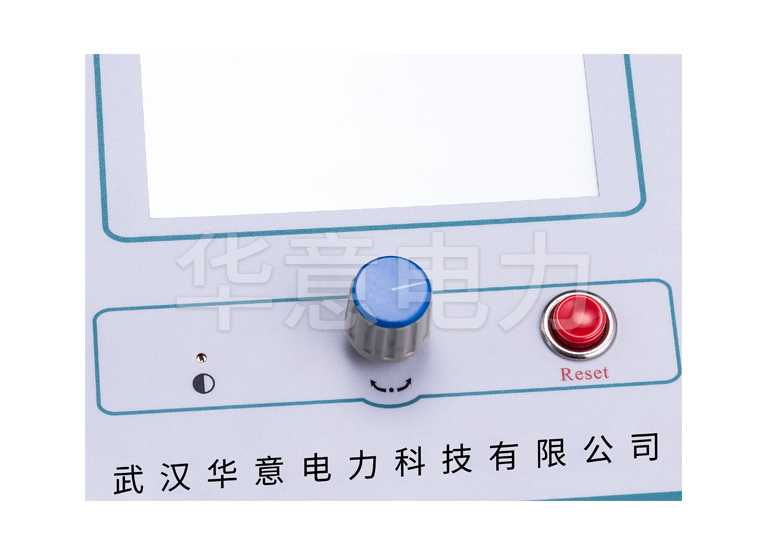

7、人机界面友好:旋转鼠标输入数据,方便快捷,自主设置仪器日期、时间,实时保存测量数据,即时打印测量结果;

8、USB转存:通过USB接口将测量数据转存到U盘,结合上位机软件对测量数据进一步分析处理;

9、使用方便:体积小、重量轻,便于携带;
