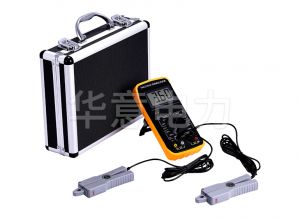

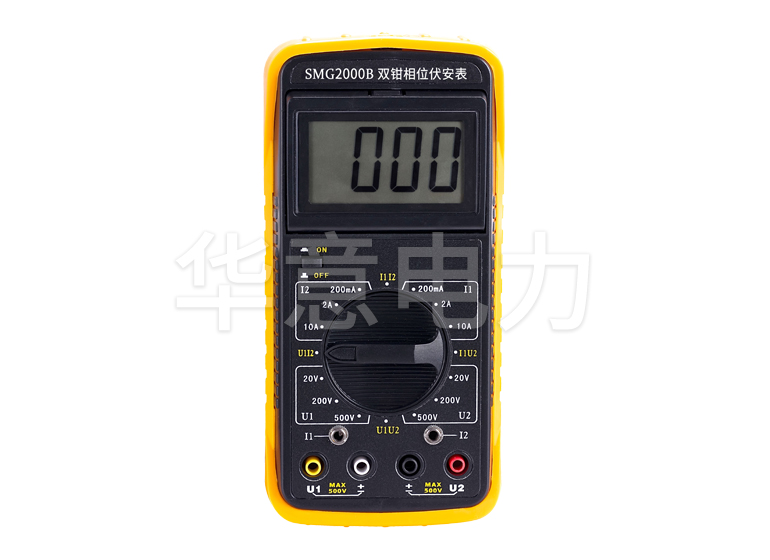

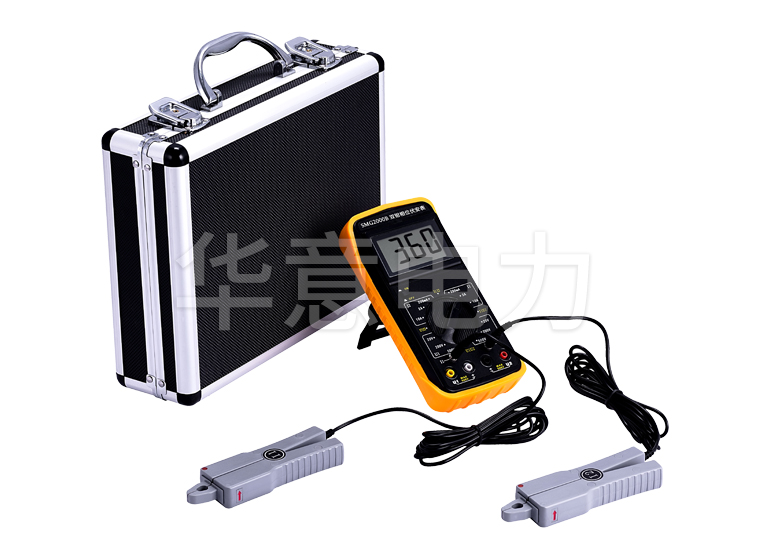

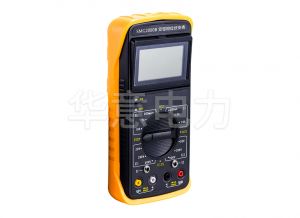

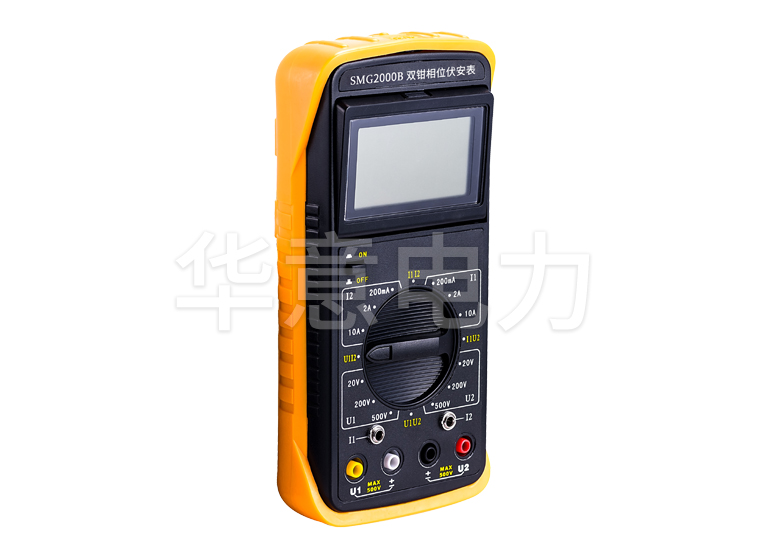

SMG2000B 双钳相位伏安表

SMG2000B 双钳相位伏安表

该数字双钳相位伏安是专为现场测量电压、电流及相位而设计的一种高精度、低价位、手持式、双通道输入测量仪表。

参考标准:JJG440-2008

  • 钳形电流互感器转换方式输入被测电流、保护功能
  • 高反差液晶显示屏,字高达25mm,屏幕角度可自由转换约70°
  • 耐压功能、决缘功能
注:购买本产品的用户可享受免费技术指导、一年质保、终生维护
咨询热线:400-060-1718 在线咨价

SMG2000B数字双钳相位伏安表又称数字双钳相位伏安表、双钳相位伏安表,SMG2000B数字双钳相位伏安表用于测量电压、电流及相位功能,一种高精度、手持式、双通道输入测量仪表。SMG2000B数字双钳相位伏安可以很方便的在现场测量U-U、I-I及U-I之间的相位,判别感性、容性电路及三相电压的相序以及检测变压器的接线组别,测试二次回路和母差保护系统。

SMG2000B数字双钳相位伏安表是华意电力研发中心参考JJG440-2008计量行业标准专为现场测量电压、电流及相位而设计的一种便携手持式、高精度、双通道输入测量测试仪,该SMG2000B数字双钳相位伏安可以很方便的在现场测量U-U、I-I及U-I之间的相位,判别感性、容性电路及三相电压的相序以及检测变压器的接线组别,测试二次回路和母差保护系统。

SMG2000B数字双钳相位伏安表读出差动保护各组CT之间的相位关系,检查电度表的接线正确与否等,该数字双钳相位伏安表采用钳形电流互感器转换方式输入被测电流,在测量时无需断开被测线路,测量U1-U2两电压之间相位时,两输入回路完全绝缘隔离,因此完全避免了可能出现的误接线造成的被测线路短导致烧毁测量仪表,SMG2000B数字双钳相位伏安表显示器采用了高反差液晶显示屏,仰角超过70°,以获得最佳视觉效果,该数字双钳相位伏安表变广泛的用于电力检修部门及电力生产企业。

产品别称:相位表、双钳相位表、双钳相位伏安表、钳形相位表、钳形相位伏安表、数字双钳相位表、数字式双钳相位表、低压伏安相位检测表、手持式数字双钳相位伏安表、双钳式数字相位表、双钳数字式相位表、双钳式伏安相位表、双钳伏安相位表、数显双钳相位表、相位伏安表。

SMG2000B 双钳相位伏安表技术参数 Technical Parameter

参比工作条件:

环境温度(23±5)℃
环境湿度(45~75)% RH
被测信号波形正弦波、β=0.02
被测信号频率(50±0.2)Hz
被测载流导线在钳口中的位置任意
测量相位时被测信号幅值范围100~220V、0.5A~1.5A
外参比频率电磁场干扰应避免

基本误差极限:

量限分辨率基本误差极限
20V0.01V±(1.0%RD+2)
200V0.1V±(1.0%RD+2)
500V1V±(1.0%RD+2)

额定工作条件:

环境温度(0~40)℃
环境湿度(20~80)% RH
被测信号频率正弦波、β=0.05
被测信号频率(50±0.5)Hz
被测载流导线在钳口中的位置任意


测量相位时被测信号幅值范围

测 U1-U2 相位时:30V~500V
测 I1-I2 相位时:10mA~10.00A
测 U1-I2 或 I1-U2 相位时:10V~500V、10mA~10.00A
外参比频率电磁场干扰应避免
额定工作误差极限在上所述额定工作条件下,各被测量的额定工作误差极限不超过相应基本误差极限的两倍

工频相位测量误差(测U1-U2相位时电压输入回路阻抗:40KΩ):

范围分辨率基本误差
0~360°±3°

其他技术特性:

显示位数三位半
采样速率3次/秒
电源单个 9V 迭层电池、电源电流小于5mA

外形尺寸

表壳尺寸192mm×95mm×55mm
钳壳尺寸140mm×42mm×20mm
钳口尺寸Φ7mm×9mm


重量

表体280g
测量钳2×200g
储存条件温度-10℃~50℃

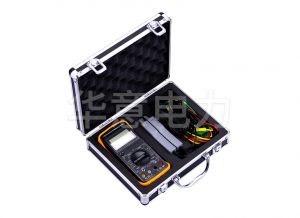

附件清单:

序号
名称数量
1主机
1台

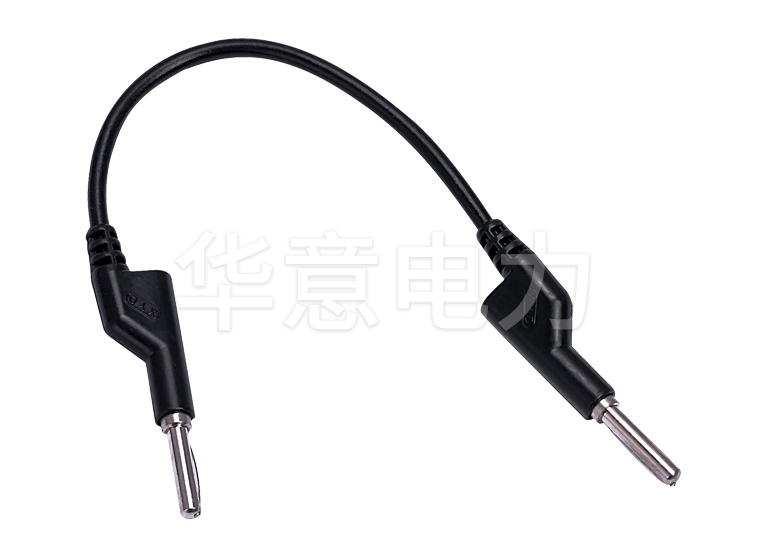

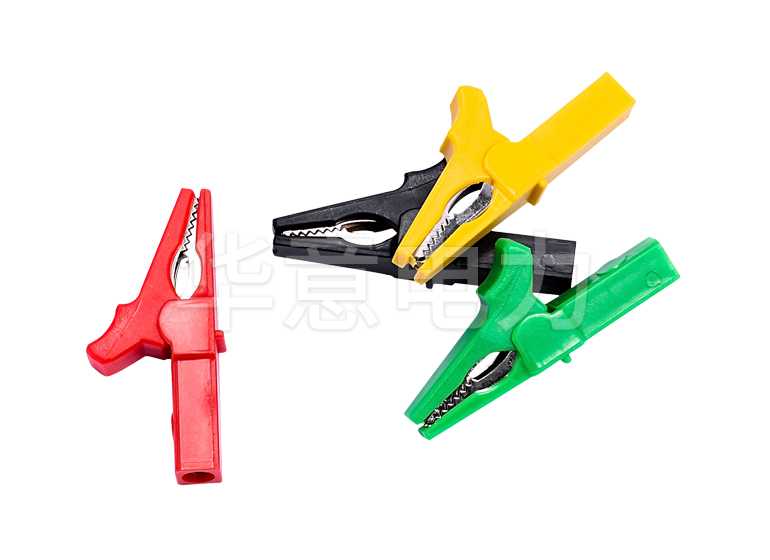

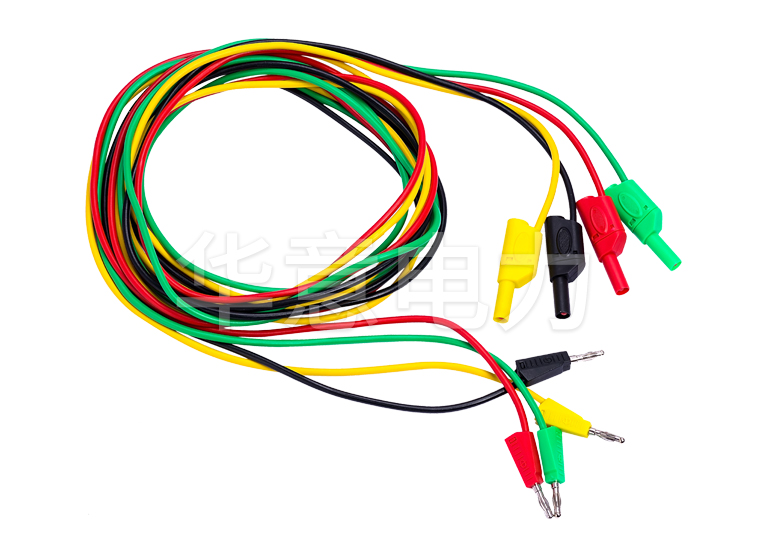

2测试线(2m测试线,4根。15cm短接线,1根)1套

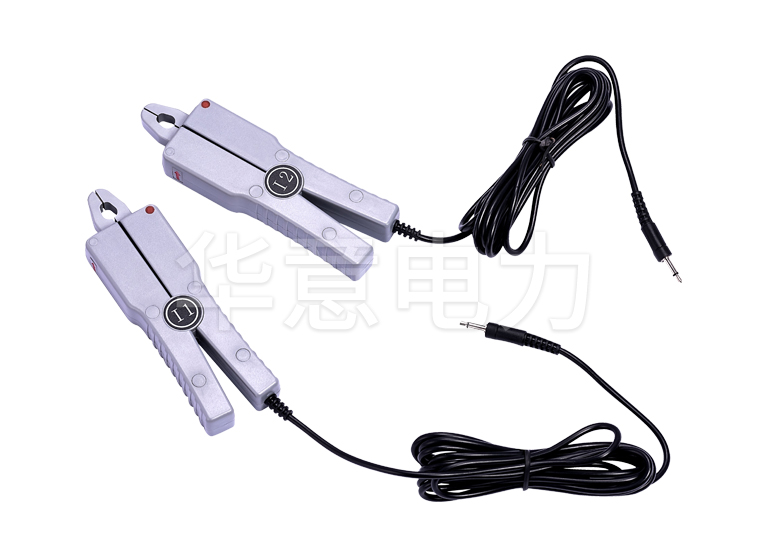

3电流钳
2把

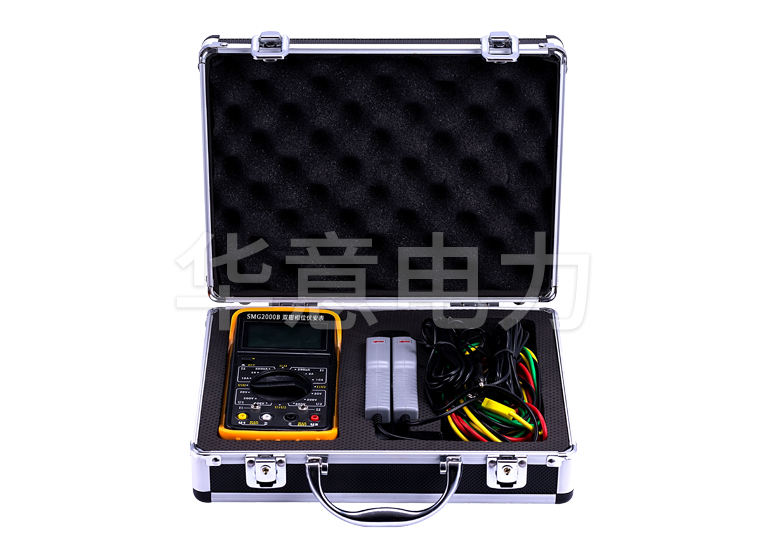

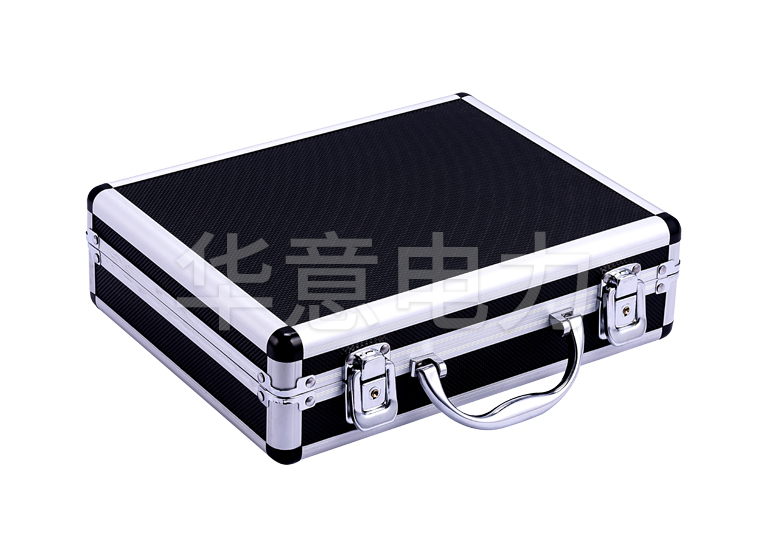

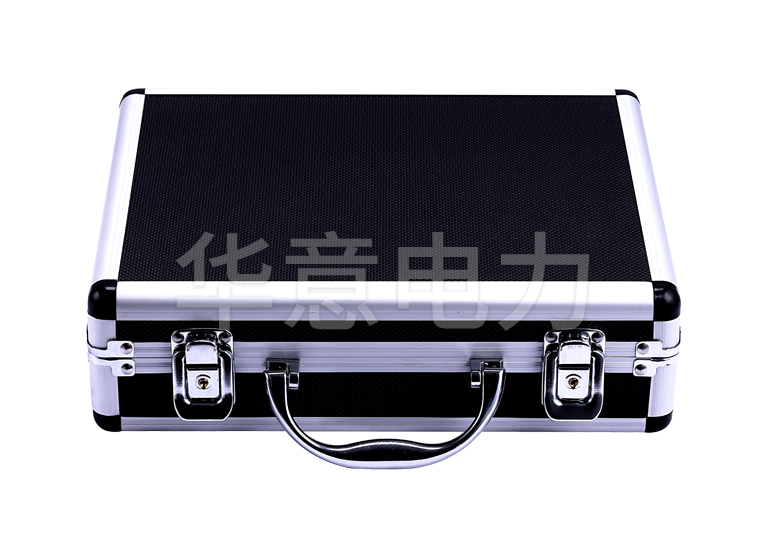

4铝合金外箱1个
5说明书1本
6检查报告1份
7合格证1张

注:1.产品外观以实际产品为准,技术参数与型号如有变动,恕不另行通知。如有盗用或复印行为,将追究法律责任
  2.了解更多华意产品信息请进入产品中心。服务热线:400-060-1718

SMG2000B 双钳相位伏安表特点优势Selection Reference

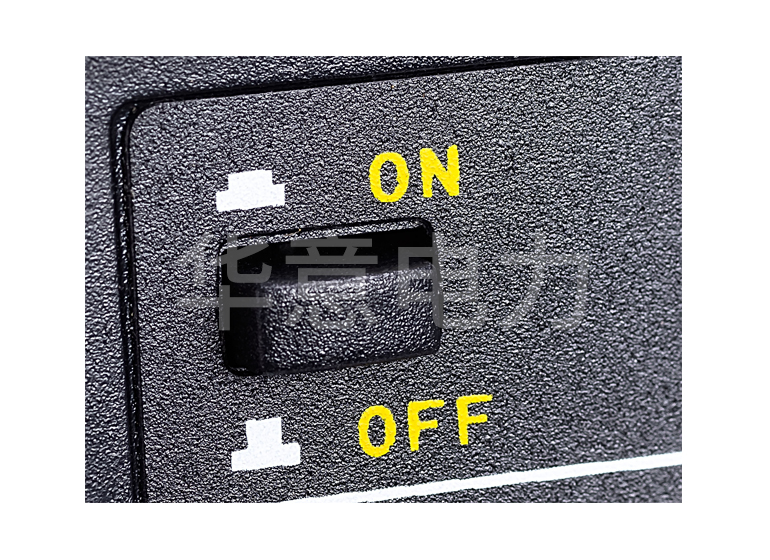

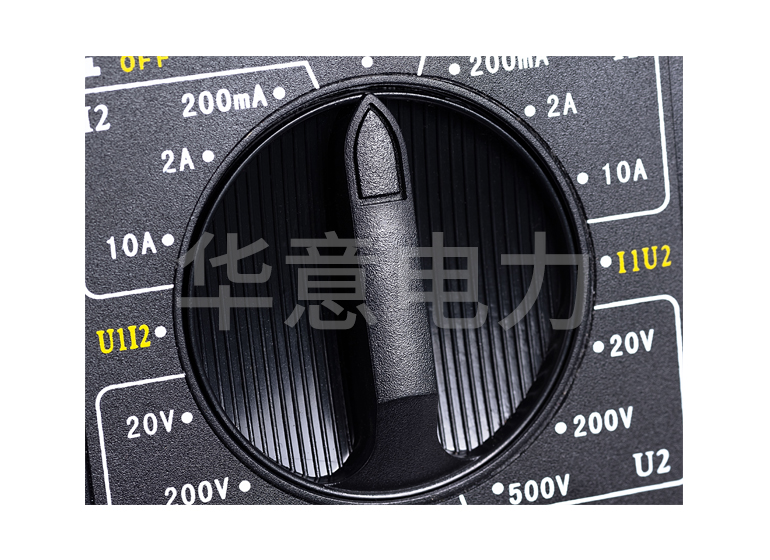

1、该数字双钳相位伏安表结构精巧,使用方便,手持式结构,在10mA~10A电流范围内,3V~500V电压范围内测量相位时不用断开电路和更换量限,显示器采用了高反差液晶显示屏,字高达25mm,屏幕角度可自由转换约70°,以获得最佳视觉效果,开关功能及布局合理,转动开关即可读出被测电压、电流及其相位;

2、绝缘电阻:该双钳相位伏安表采用最新型专利电流钳,此相位伏安表电流分辩率达0.1mA;电压分辩率0.1V;

3、低功耗:该SMG2000B数字双钳相位伏安表,相位伏安表微功耗设计,且具有电池电压检测功能;

4、耐压:电压输入端与表壳之间、钳形电流互感器(电流钳)铁芯与钳柄及副边绕组线圈之间能承受1000V/50Hz、两电压输入端之间能承受500V/50Hz的正弦波交流电压历时1min的试验;

5、绝缘电阻:数字双钳相位伏安表线路与外壳之间、两电压输入端之间:≥10MΩ;
