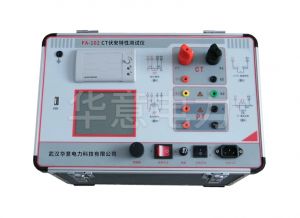

FA-102 CT伏安特性测试仪

FA-102 CT伏安特性测试仪

是继电保护和高压绝缘专业的专门检测仪器。仪器可以完成的试验包括:CT伏安特性试验、CT变比极性试验、CT极性试验、CT一次通流试验,自动计算拐点电压电流值、变比比差值、5%或10%误差曲线值等结果参数。

参考标准:JJG1021-2007,JB/T5356-2002

  • ct伏安特性测试仪电源实现AC220V或AC380V自适应供电
  • 支持U盘转存试验数据,通过PC机进行读取,操作简便快捷
  • ct伏安特性测试仪自动化程度高,自动完成设定试验,并给出试验结果和曲线
注:购买本产品的用户可享受免费技术指导、一年质保、终生维护
咨询热线:400-060-1718 在线咨价

本产品是一款全自动化的CT特性测试仪器,是继电保护和高压绝缘专业的专门检测仪器。仪器可以完成的试验包括:CT伏安特性试验、CT变比极性试验、CT极性试验、CT一次通流试验,自动计算拐点电压电流值、变比比差值、5%或10%误差曲线值等结果参数。

仪器采用进口核心器件,严格的制造工艺,保证产品性能稳定可靠;仪器面板采用人体工学设计,操作简便,一人操作即可完成全部测试工作,软件功能强大,自动计算并给出测试结果;自带U盘转存功能,结合上位机软件,生成完备的测试报告,数据管理简便高效,减轻测试人员工作负担;仪器自带微型打印机,可即时打印测试数据和曲线。本仪器是一款功能完备、适用于实验室也适用于现场检测并广受用户好评的专业测试仪器。

产品别称:CT伏安特性综合测试仪、CT伏安特性测试仪、伏安特性变比极性综合测试仪、伏安特性测试仪、伏安特性综合测试仪、FA-102伏安特性测试仪、ct伏安特性测试仪。

FA-102 CT伏安特性测试仪技术参数 Technical Parameter
工作电源AC380VAC220V
CT伏安特性试验单机0~1000V、0~20A0~600V、0~20A
外接升压器(选配)0~2500V、0~3A0~2000V、0~3A
分辨力0.1V、1mA
精度≤0.5%
5%或10%误差曲线精度≤1.0%
CT变比试验范围5~25000A/5A(5000A/1A)
精度≤1.0%
一次通流电流范围0~600A
通流时间5分钟
工作电源AC220V或AC380V  50HZ
环境温度-10℃ ~ +50℃

附件清单

序号
名称数量
1主机1台
2测试线(红、黑各2根3m)1套
3大电流导线(红、黑各1根5m,带大电流夹)2根
4接地线1根
5打印纸4卷
6鳄鱼夹4个
72A保险管5个
8光盘1张
9AC 220V电源线1根
10AC 380V电源线1根
11附件包1个
12说明书1本
13检查报告1份
14合格证1张

注:1.产品外观以实际产品为准,技术参数与型号如有变动,恕不另行通知。如有盗用或复印行为,将追究法律责任
  2.了解更多华意产品信息请进入产品中心。服务热线:400-060-1718

FA-102 CT伏安特性测试仪特点优势 Selection Reference

1、安全方便:仪器自动化程度高,自动完成设定试验,并给出试验结果和曲线。试验人员无需接触被测试设备,远离高压电路,确保人身安全;

2、功能全面:仪器集CT伏安特性试验、CT变比极性试试验、CT极性试验、CT一次通流试验,自动计算拐点电压电流值、变比比差值、5%或10%误差曲线值,并实时保存打印测试记录和日期,方便用户整理测试报告;

3、输出容量大:伏安特性试验单机最高输出电压1000V,外接升压器最高电压可升至2500V,变比试验和一次通流最大电流600A,仪器输出容量5kVA,最高可做500kV等级1A电流互感器的伏安特性试验;

4、人机界面友好:大屏幕320×240点阵汉字图形界面,图形清晰、美观;使用高性能旋转鼠标,操作简单方便、寿命长;自带微型打印机,即时打印试验数据和曲线;

5、数据存储量大:仪器内置存储器,各功能模块测试数据均可保存且掉电不丢失,现场试验完成后,可在室内查看和打印试验结果;

6、U盘转存:支持U盘转存试验数据,通过PC机进行读取,操作简便快捷;

7、PC机软件强大:PC机应用软件功能强大,操作简单,实现数据分析、保存、打印并生成完备测试报告,便于数据集中管理;

8、多电源供电模式:仪器电源实现AC220V或AC380V自适应供电。当交流功率电源输入端子接AC220V电压时,交流电压输出为0~600V;当输入端子接AC380V电压时,交流电压输出为0~1000V,用户可根据实际需要进行选择;
