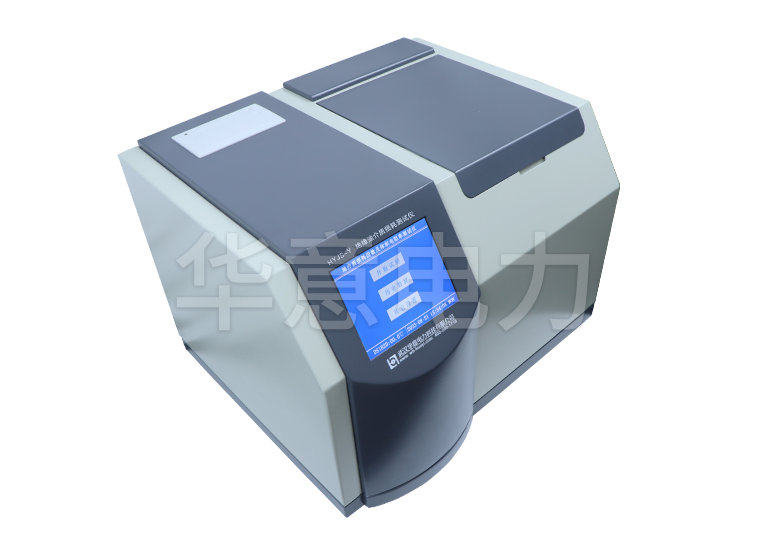

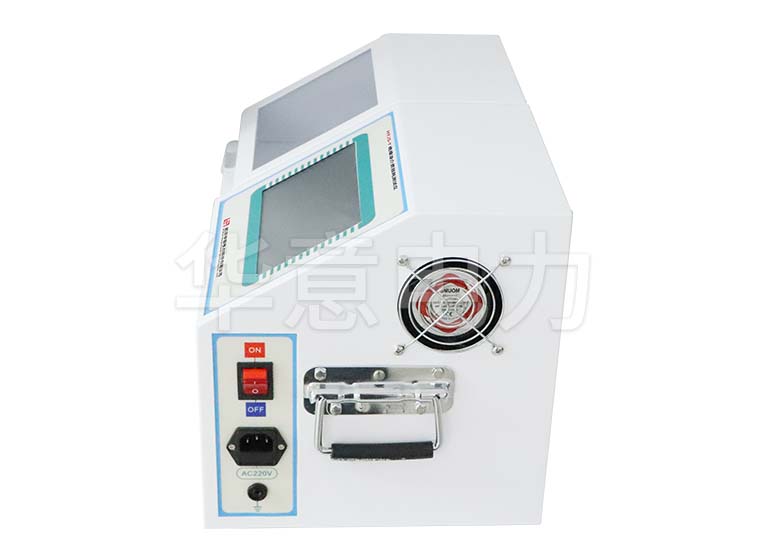

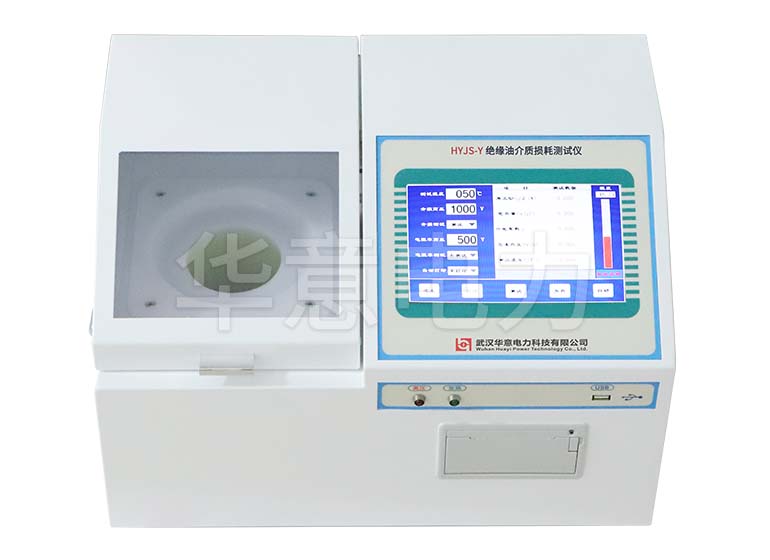

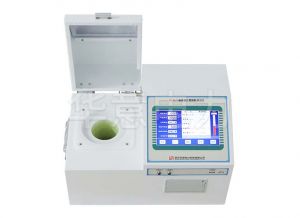

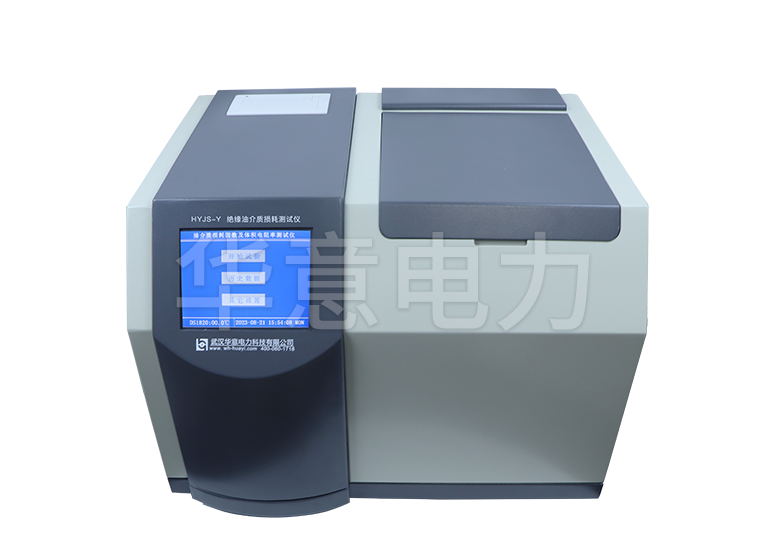

HYJS-Y 绝缘油介质损耗测试仪

HYJS-Y 绝缘油介质损耗测试仪

用于测试绝缘油介质损耗及电阻率的测量,介质损耗角及体积电阻率测试的一体化结构的高精密仪器。内部集成了介损油杯、温控仪、温度传感器、介损测试电桥、交流试验电源、标准电容器、高阻计、直流高压源等主要部件。

参考标准:GB/T 5654-2007

  • 高清7寸彩屏交互,专利算法测量精度高,效率高
  • 高频感应加热方式,油杯与加热体非接触,加热均匀、速度快、控制方便
  • 空杯自动校准,具有过压、过流、限温保护功能
注:购买本产品的用户可享受免费技术指导、一年质保、终生维护
咨询热线:400-060-1718 在线咨价

本仪器依据GB/T5654-2007《液体绝缘材料 相对电容率、介质损耗因数和直流电阻率的测量》设计制造。用于绝缘油等液体绝缘介质的介质损耗因数和直流电阻率的测量。一体化结构。内部集成了介损油杯、温控仪、温度传感器、介损测试电桥、交流试验电源、标准电容器、高阻计、直流高压源等主要部件。仪器内部采用全数字技术,全部智能自动化测量,配备了大屏幕5.7寸TFT纯彩液晶触控显示器,全中文菜单,测试结果可以自动存储并打印输出,操作人员不需专业培训就能熟练使用。


产品别称:油介质损耗测试仪、绝缘油介质损耗测试仪、油介损测试仪、绝缘油介损测试仪。

HYJS-Y 绝缘油介质损耗测试仪技术参数 Technical Parameter

电 源 电 压

AC 220V±10%

电 源 频 率

 50Hz/60Hz ±1%

测 量 范 围

电容量

5pF~200pF


相对电容率

1.000~30.000

介质损耗因数

0.00001~100

直流电阻率

2.5 MΩm~20 TΩm

测 量 精 度

相对电容率

±(1~10)%读数

介质损耗因数

±(5%读数±0.0002)

直流电阻率

±10%读数

分  辨   率

电容量

 0.01pF

相对电容率

0.001

介质损耗因数

0.00001

测  温 范 围

40~120℃

温度测量误差

±0.5℃

交流实验电压

200~2200V  连续可调,频率50Hz

直流试验电压

       0~500V   连续可调

功       耗

500W

外  型 尺 寸

460mm× 370mm×330mm

环境温度


 0℃~40℃

相对湿度

<75%

总   重   量

25Kg

附件清单

序号
名称数量
1仪器主机
1台
2

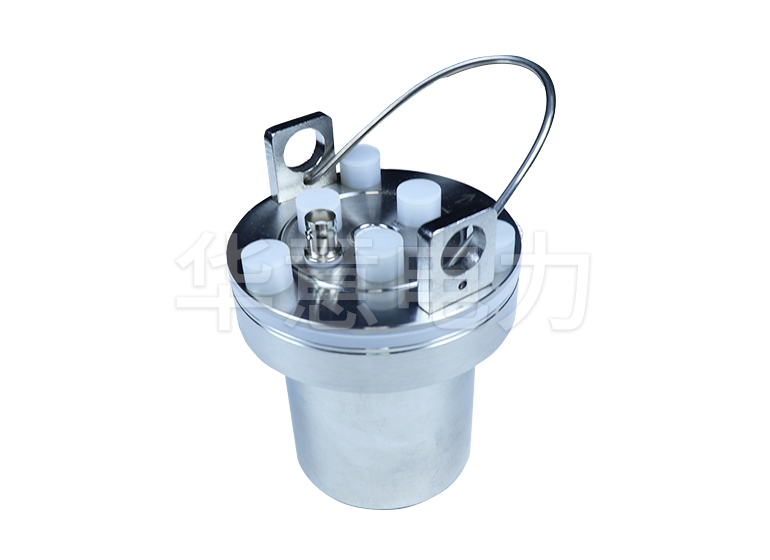

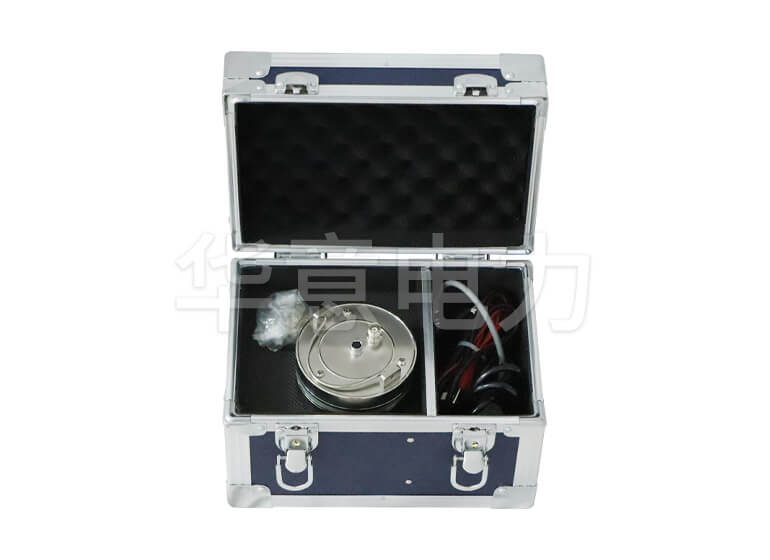

油杯

1个

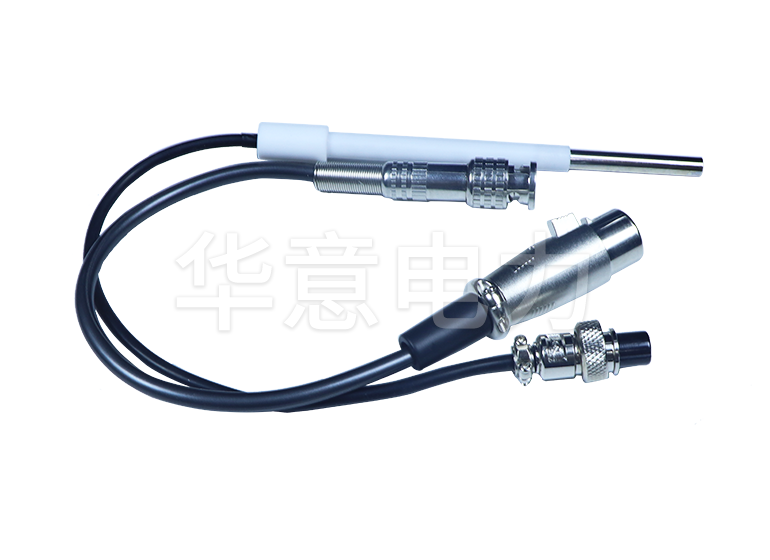

3专用测试温感线接头1根

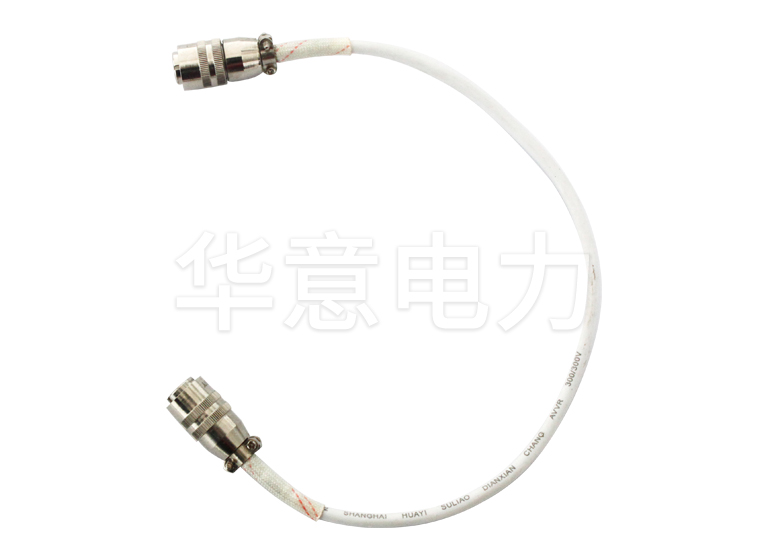

4专用数据采集线1根
5送检专用2KV高压测试线1根

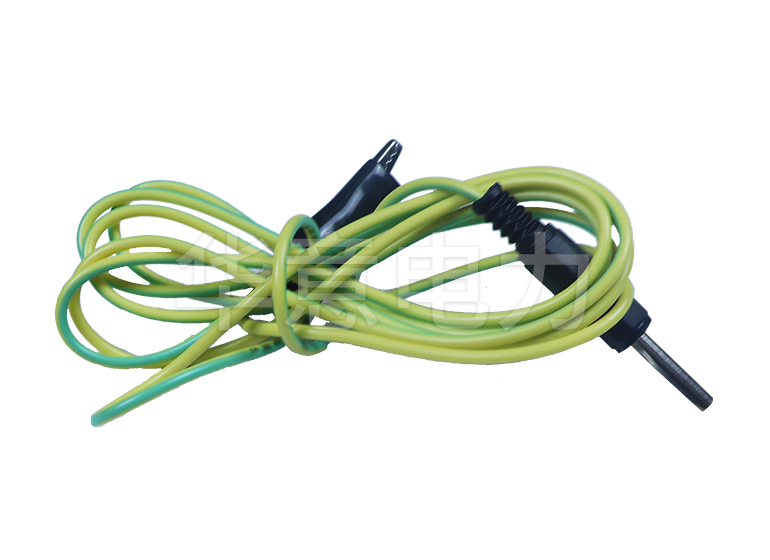

6送检专用测试线1根

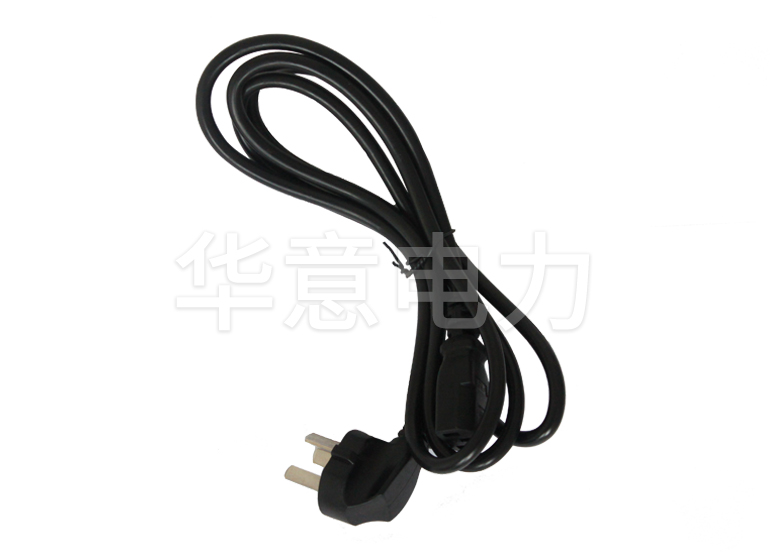

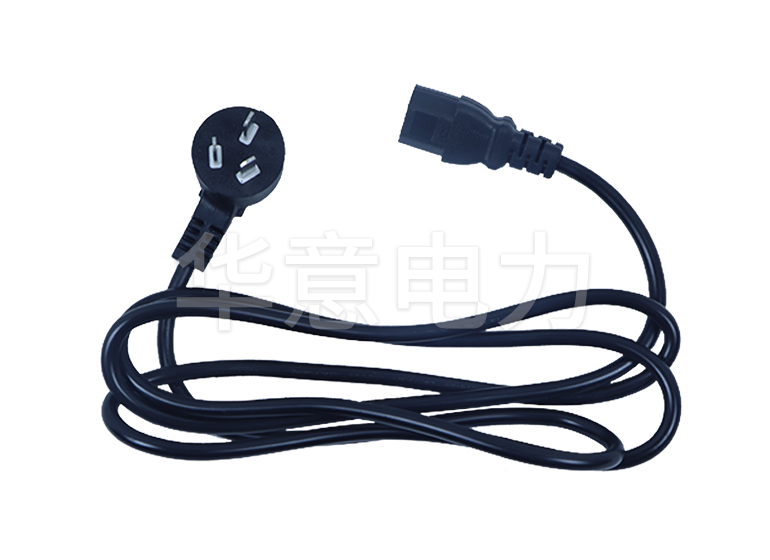

7电源线1根
8

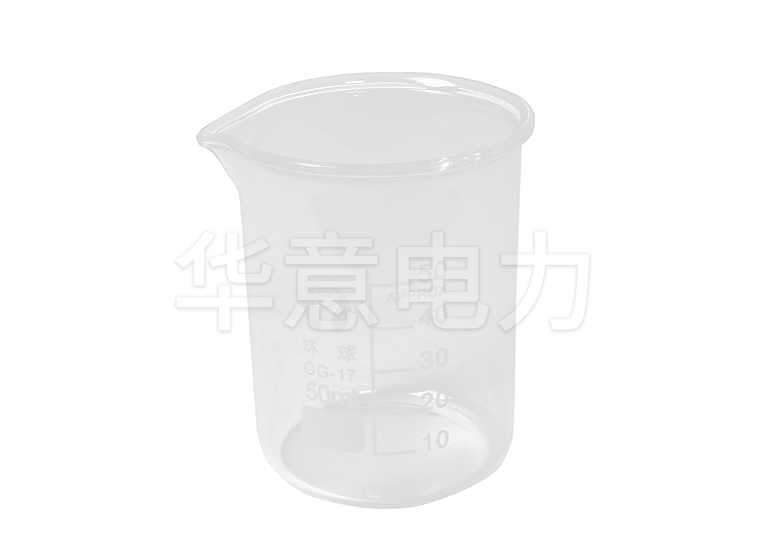

专用量杯(50ml)1个

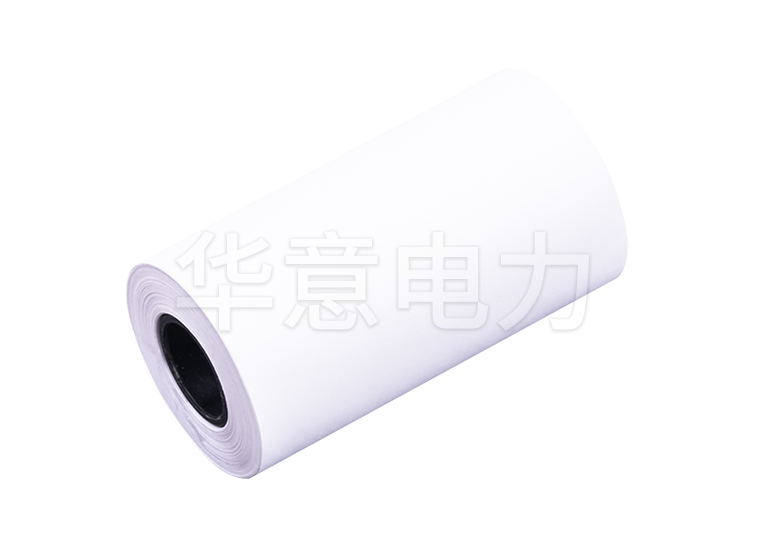

9打印纸1卷
10说明书1本
11检查报告1份
12合格证1张

注:1.产品外观以实际产品为准,技术参数与型号如有变动,恕不另行通知。如有盗用或复印行为,将追究法律责任
  2.了解更多华意产品信息请进入产品中心。服务热线:400-060-1718

HYJS-Y 绝缘油介质损耗测试仪特点优势 Selection Reference

1.油杯采用符合国标GB/T5654-2007的三电极式结构,极间间距2mm,可消除杂散电容及泻漏对介损测试结果的影响。

2.仪器采用中频感应加热,PID控温算法。该加热方式具备油杯与加热体非接触、加热均匀、速度快、控制方便等优点,使温度严格控制在预设温度误差范围以内。

3.内部标准电容器为SF6 充气三点极式电容,该电容的介损及电容量不受环境温度、湿度等影响,使仪器精度在长时间使用后仍然得到保证。

4.完善的保护功能。当有过压、过流、高压短路时,仪器能迅速切断高压,并发出警告信息。当温度传感器失效或没有连接时,发出警告信息。

在中频感应加热炉内设有限温继电器,当温度超过120度时,继电器释放,加热停止。

5.试验参数设置方便。温度设置范围40~120℃,交流电压设置范围

200~2200V,直流电压设置范围0~500V。

6.采用大屏幕TFT纯彩液晶触控显示器,显示清晰。只需简单设置,仪器即可自动进行测试。并自动存储和打印测试结果。

7.自带实时时钟,测试日期、时间可随测试结果保存、显示、打印。

8.空电极杯校准功能。测量空电极杯的电容量和介质损耗因数,以判断空电极杯的清洗和装配状况。校准数据自动保存,以利于相对电容率和直流电阻率的精确计算。

9.仪器以RAM9平台为核心,测试精度高、速度快。


HYJS-Y 绝缘油介质损耗测试仪产品视频Product Video

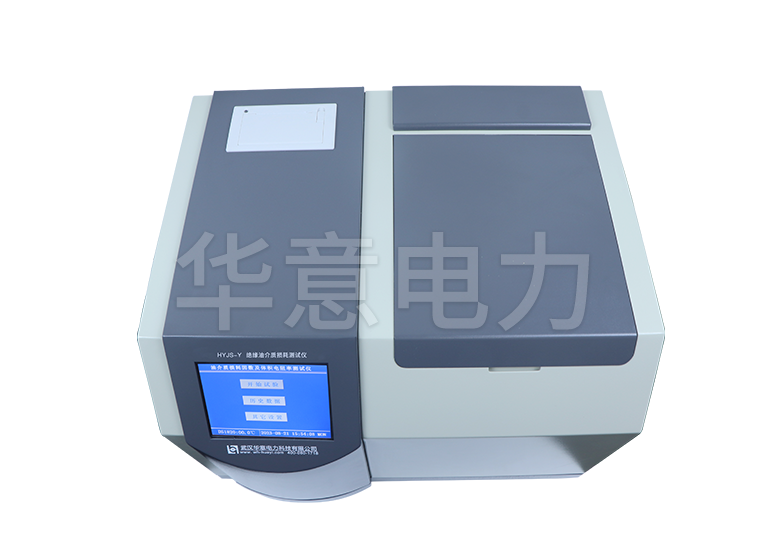

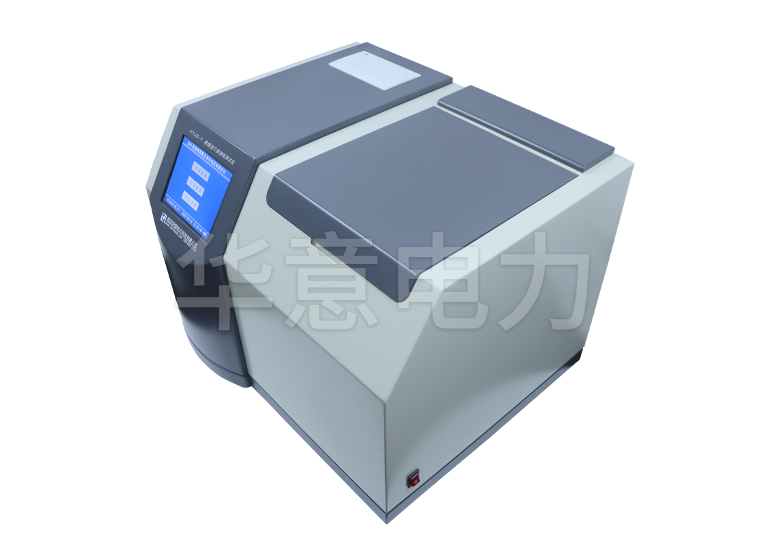

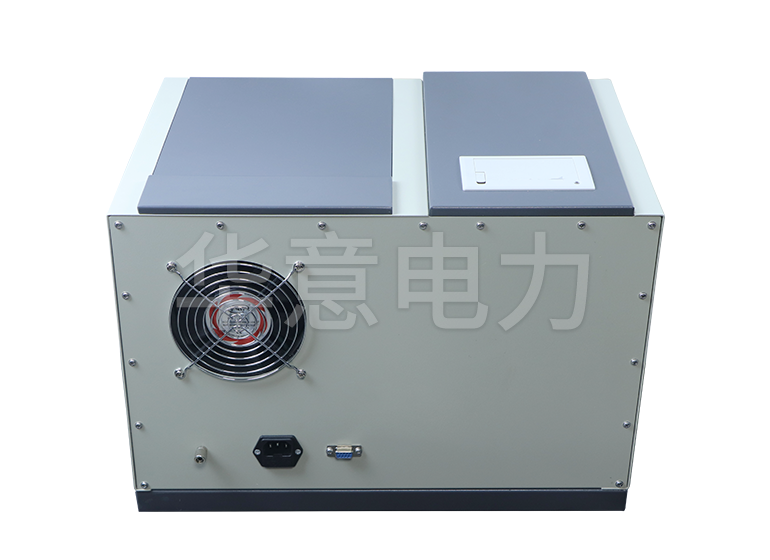

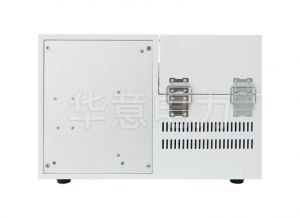

HYJS-Y 绝缘油介质损耗测试仪产品图集 Product Atlas
