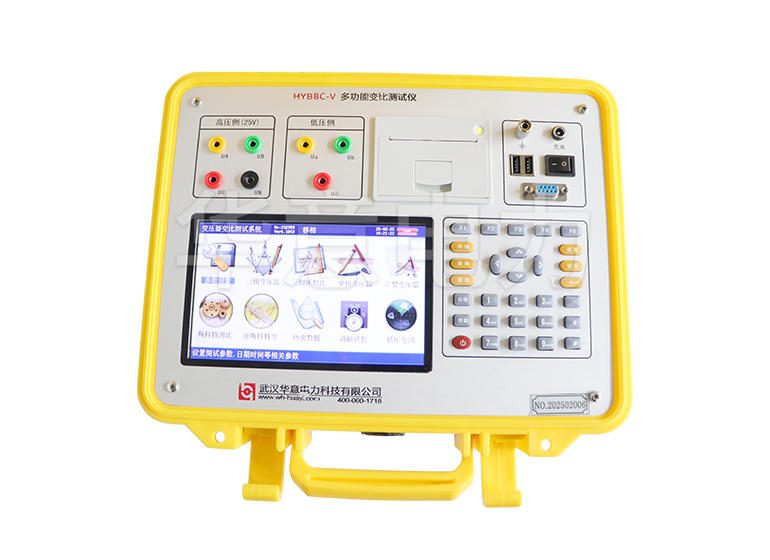

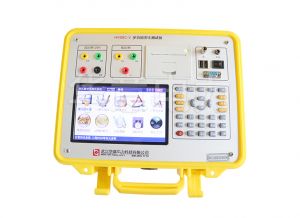

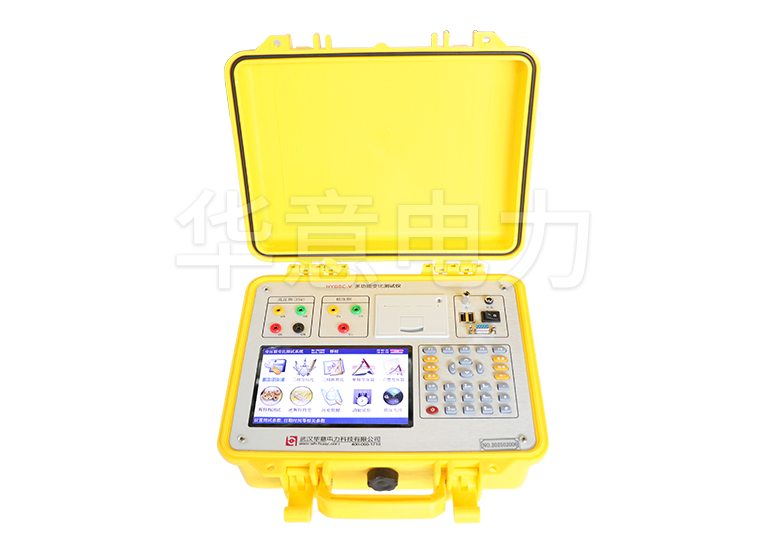

BBC-V 多功能变比测试仪

BBC-V 多功能变比测试仪

适用于三相变压器,Z型绕组变压器、整流变压器和铁路电气系统的变压器测试,由内部功率模块产生三相电源或二相电源,输出到变压器的高压侧,然后高压低压同时采样,最后计算出组别、变比、误差、相位差。

参考标准:DL/T963-2005

  • 自动产生幅值稳定、相位恒定的三相(120°)或两相(90°)电源
  • 测试结果不受工频电源频率及幅值波动的影响
  • 速度快,一组数据的测试时间为8秒钟
注:购买本产品的用户可享受免费技术指导、一年质保、终生维护
咨询热线:400-060-1718 在线咨价

该多功能变比测试仪是针对电力系统的三相变压器、特别是Z型绕组变压器、整流变压器和铁路电气系统的斯科特、逆斯科特、平衡变压器设计的。

多功能变比测试仪输入单相电源,由内部功率模块产生三相电源或二相电源,输出到变压器的高压侧,然后高压低压同时采样,最后计算出组别、变比、误差、相位差。多功能变比测试仪采用大屏幕液晶显示,全中文菜单及汉字打印输出。仪器内置使用说明书,可随时查阅。仪器可以通过USB口直接由上位机进行控制,完成设置测量上传数据保存打印等操作。仪器操作十分方便,是电力系统、变压器生产厂家和铁路电气系统理想的变压器变比组别极性测试仪。

产品别称:变压器变比组别测试仪、变压器变比测试仪、变压器变比全自动测试仪、全自动多功能变比测试仪、变压器变比组别测量仪、变压器变比测量仪、变压器变比全自动测量仪、变比测试仪。

BBC-V 多功能变比测试仪技术参数 Technical Parameter
变比测试范围0.8~10000
组别测试范围1~12
变比测试准确度0.1%(0.8-3000)/0.2%(3000-10000)可订制全量程0.1级的设备
变比分辨率0.0001
角度分辨率0.01°
仪器电源输入220V±22V 、50Hz±1Hz
使用温度-20℃~40℃
相对湿度≤85%,不结露
外形尺寸320*400*170mm
重量3kg

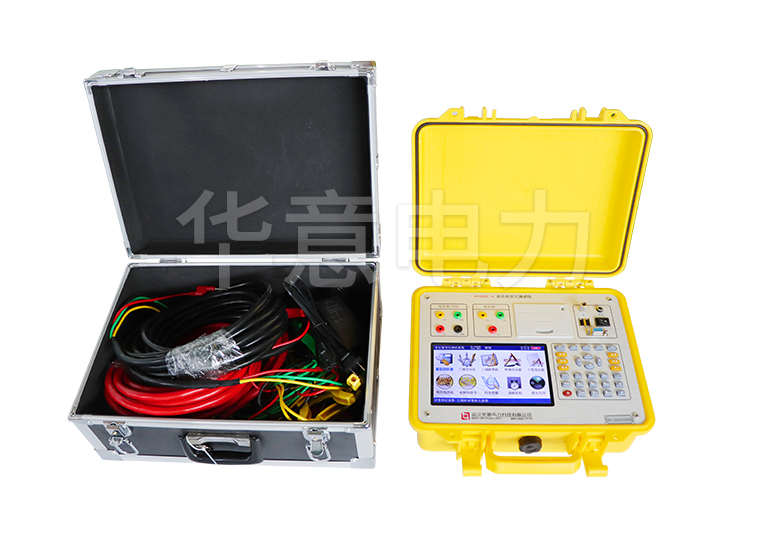

附件清单:

序号
名称数量
1仪器主机1台
2

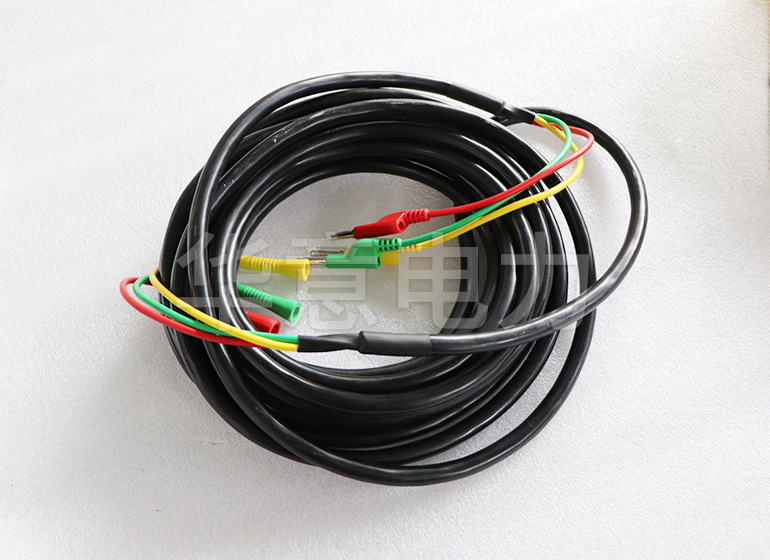

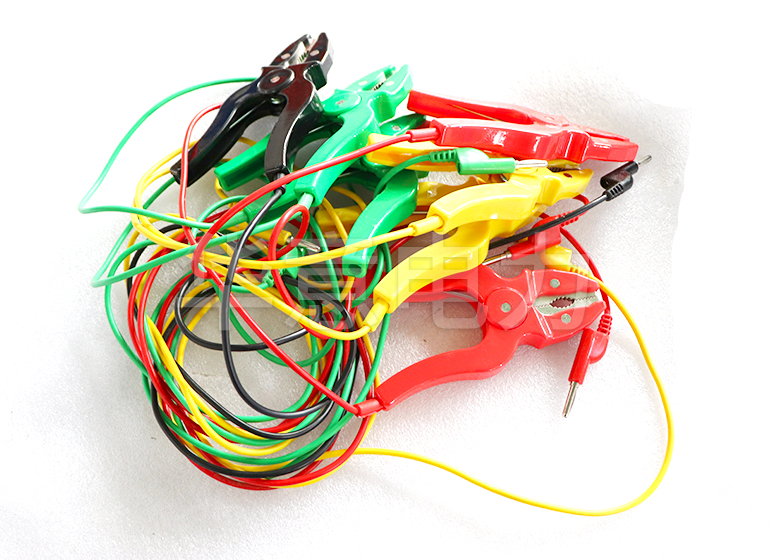

测试线

1套
3电源线
1根
4说明书1本
5检查报告1份
6合格证1张

注:1.产品外观以实际产品为准,技术参数与型号如有变动,恕不另行通知。如有盗用或复印行为,将追究法律责任
  2.了解更多华意产品信息请进入产品中心。服务热线:400-060-1718

BBC-V 多功能变比测试仪特点优势Selection Reference

1、真正三相测试:单相电源输入,内部数字合成三相标准正弦波信号源,通过高保真功率放大器,产生三相测试电源(失真度小于0.1%、对称度优于0.05%)输出,测试结果具有更好的等效性,不会出现组别误判等现象;

2、功能强大:既可进行单相测量,又可实现三相绕组的自动测试,单相、三相均可测量极性,相角,一次完成测量AB、BC、CA三相的变比值、相角值、误差、分接位置、分接值等参数,可自动识别组号;

3、相角测量功能:准确测量高、低压侧之间的相位角,可以对非整点的变压器进行变比和角度的测量;

4、六角图显示功能:测试结果以数字和六角矢量图显示,直观的看出变压器连接组别情况;

5、盲测功能:无需选择接线方式,无需选择接线组别,测量Y/△、△/Y变压器无需外部短接,可根据选择的测试内容自动切换接线方式。完全可以对没有铭牌的变压器进行变比和组号的测量;

6、分接测试:能快速测量在各分接开关位置的变比及变比误差,额定变比只需输入一次,不必反复输入就能计算出各分接位置的变比误差;

7、同时具有匝数比测量和运行电压变比测量两种功能,运行变比能更真实的反映变压器在实际运行的情况下,电压变比的实际数值;

8、抗振性好:军品接插件的使用增强了抗振性能;

9、 采用5.6寸高清真彩液晶屏,显示数据效果和矢量图效果直观细腻;

10、 本仪器所用的测试源是数字合成的标准正弦数字源,失真度小于0.1%,不受工作电源质量的影响;

11、携带方便:体积小,重量轻;

12、可选装高容量锂离子充电电池,现场无需任何电源即可完成测试工作,一次充满可以连续进行800次以上的测量;

多功能变比测试仪注意事项:

1.在测量前要确保被测设备处于停电状态,各测试端子不能接地;

2.测量接线一定要严格按说明书操作,否则后果自负;

3.测试之前一定要认真检查设置的参数是否正确;

4.充电时最好使用有地线的电源插座;

5.不能在过量限的情况下工作;

6.严禁高低压接反;

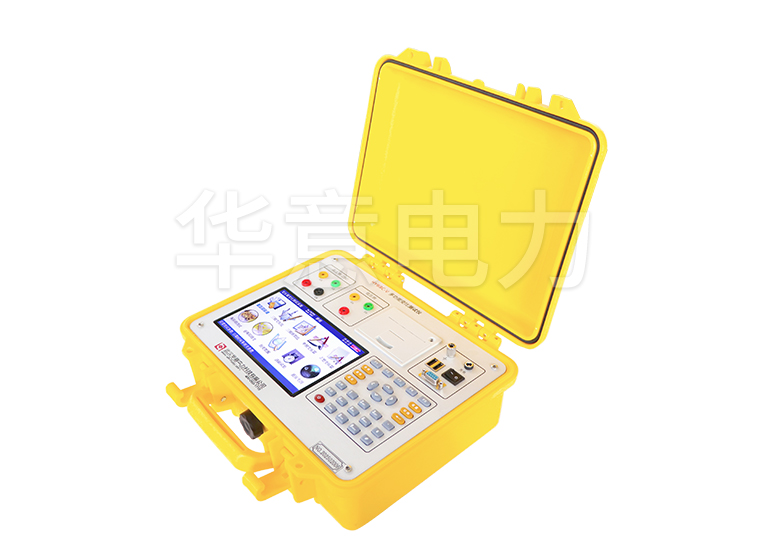

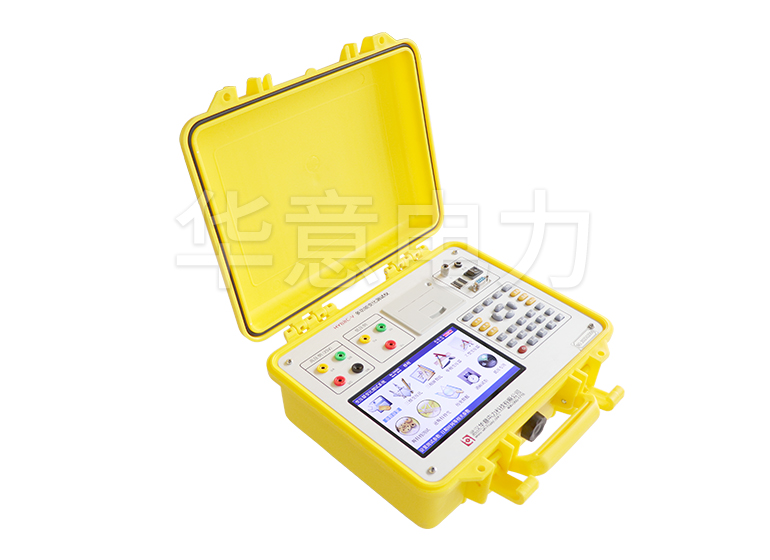

BBC-V 多功能变比测试仪产品图集 Product Atlas
