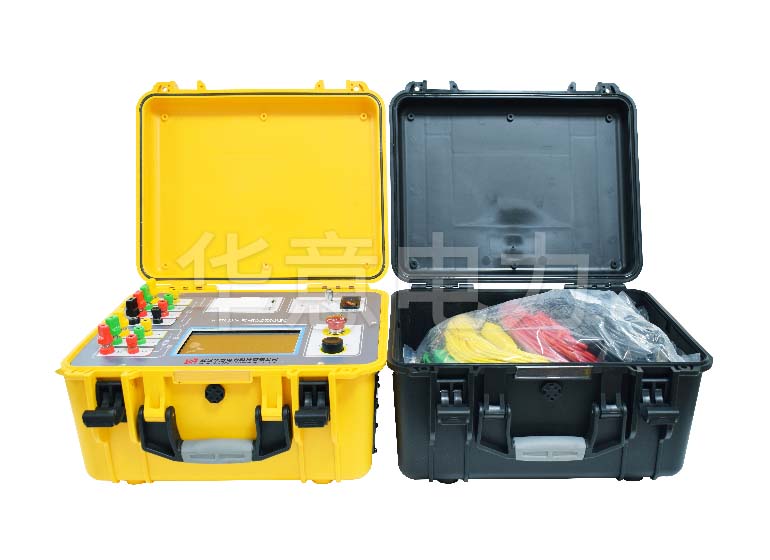

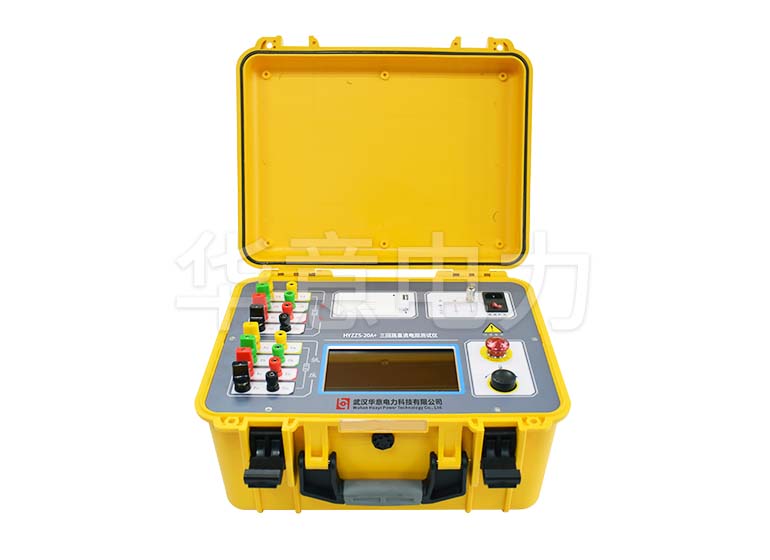

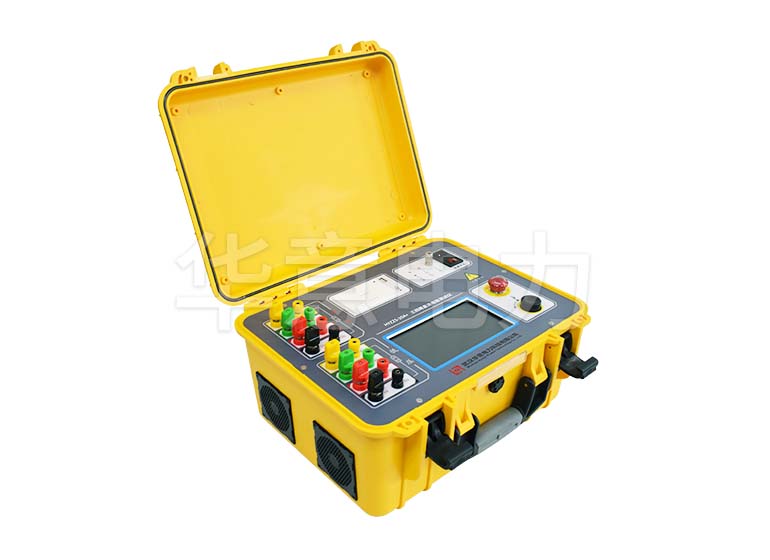

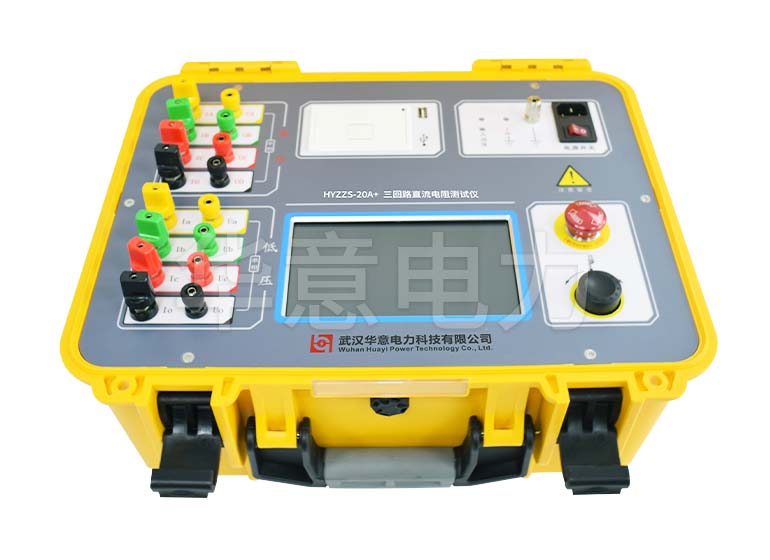

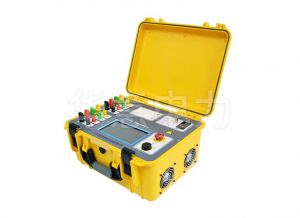

HYZZS-20A+ 三回路直流电阻测试仪

HYZZS-20A+ 三回路直流电阻测试仪

HYZZS-20A+ 三回路变压器直流电阻测试仪(以下简称直阻仪)是变压器直流电阻测量的新一代产品,是为测量大容量变压器三相绕组直流电阻而优化设计的,直阻仪采用触摸屏彩屏,屏幕大,全中文图形界面,清晰直观,操作简单。触摸屏彩屏,对比前一代产品,其量程增加到20k,性能和功能参数全面提升,可测主变和配变,稳定性也提高。

参考标准:DL/T845.3-2004

  • 能对变压器的YN三相绕组直流电阻进行同时测试
  • 具备完善的保护功能
  • 液晶全中文菜单,操作简单直观
注:购买本产品的用户可享受免费技术指导、一年质保、终生维护
咨询热线:400-060-1718 在线咨价

HYZZS-20A+三回路变压器直流电阻测试仪(以下简称直阻仪)是变压器直流电阻测量的最新一代产品,是为测量大容量变压器三相绕组直流电阻而优化设计的。可对变压器的三相绕组直流电阻进行同时测试。对有载调压变压器可以不需要放电,直接调节分接开关,测量时间是传统单相测量的三分之一,可大大缩短工作时间和劳动强度。直阻仪采用触摸屏彩屏,屏幕大,全中文图形界面,清晰直观,操作简单。触摸屏彩屏,对比前一代产品,其量程增加到20k,性能和功能参数全面提升,可测主变和配变,稳定性也有所提高。并配备面板式打印机和大容量非易失性存储器,可以方便的存储和打印测量结果。测试数据稳定,快速,重复性好,是现场测量变压器直流电阻的最佳选择。变压器直流电阻测试仪是集助磁法测试、三相测试和消磁功能于一体的新一代快速测试仪,是测量大型电力变压器直流电阻的理想设备。

产品别称:三通道变压器直流电阻测试仪、直流电阻速测仪、变压器直流电阻测试仪、变压器绕组直流电阻测试仪、变压器直阻速测仪、变压器直阻快速测试仪、感性负载直流电阻速测仪、感性负载直流电阻快速测试仪、感性负载直流电阻测试仪、三回路变压器直流电阻测试仪、三回路变压器测试仪、三相直流电阻测试仪。

HYZZS-20A+ 三回路直流电阻测试仪技术参数 Technical Parameter


输出电流

单相40A、20A、10A、5A、1A、0.2A、10mA、<1mA
三相20A+20A、10A+10A、5A+5A、1A+1A、0.2A+0.2A









测量范围

单相
40A挡     0.1mΩ~0.5Ω 20A挡     0.5mΩ~1Ω
10A挡     1.0mΩ~2 Ω5A挡     10 mΩ~4Ω
1A挡     0.1Ω~20Ω0.2A挡     1.0Ω~100Ω
10mA挡     50Ω~2kΩ<1mA挡     500Ω~25kΩ
三相
20A+20A挡     0.2mΩ~0.3Ω
10A+10A挡     0.5mΩ~0.6Ω
5A+5 A挡     10mΩ~1.5Ω
准确度±(读数×0.2%+2字)
工作电源AC220V±10%, 50/60Hz
使用温度-10℃~50℃
相对湿度<90%,不结露
外型尺寸428mm×350mm×230mm
重量13.4kg



使用条件

环境温度-10℃  ~ 50℃
环境湿度 <90%RH,不结露
工作电源AC220V ± 10%,50/60Hz
电源频率(50±1)Hz

附件清单:

序号名称数量
1仪器主机1台

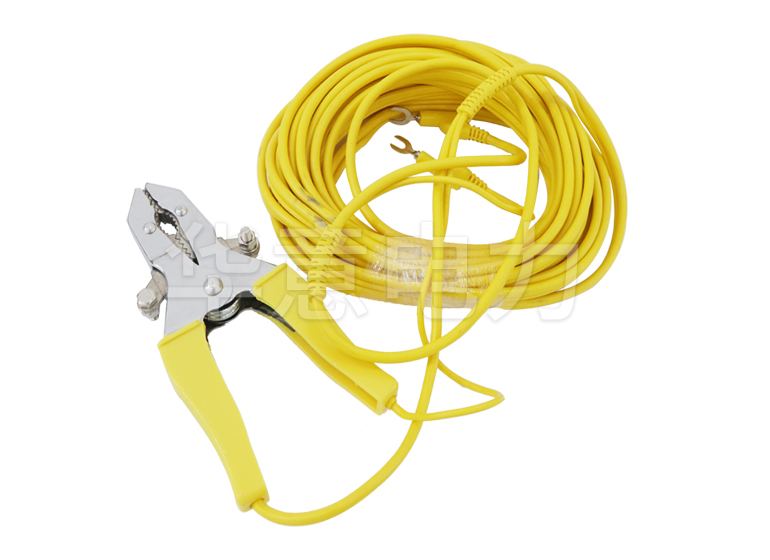

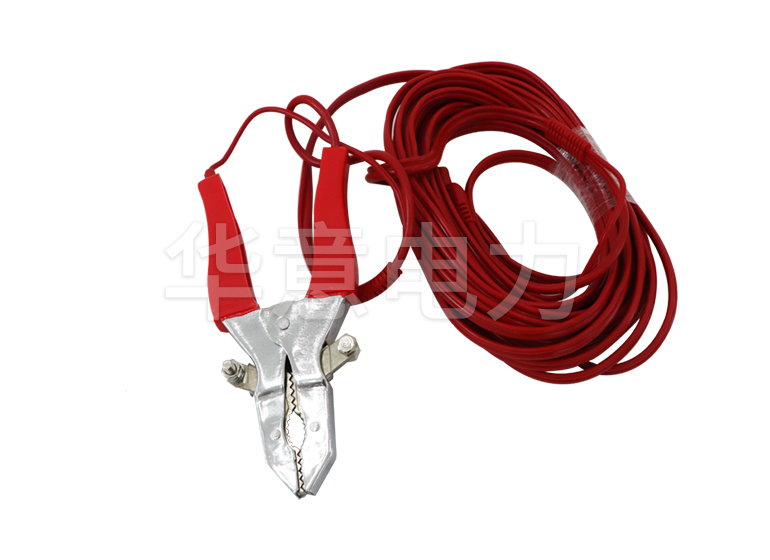

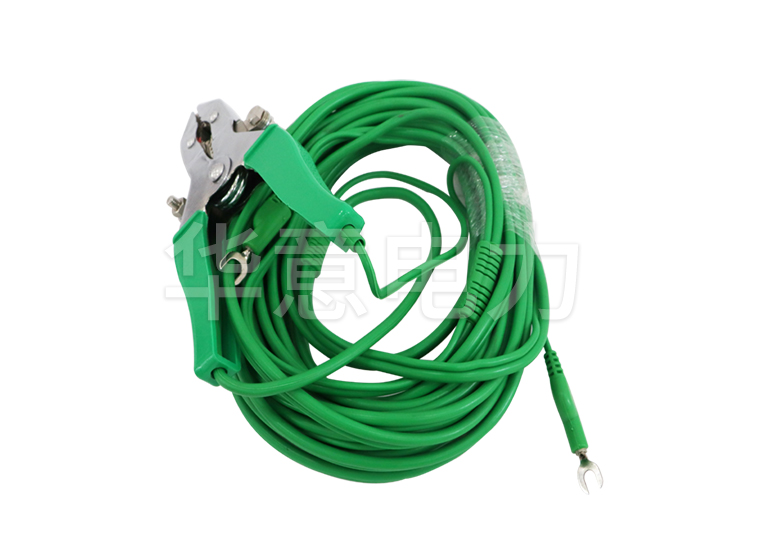

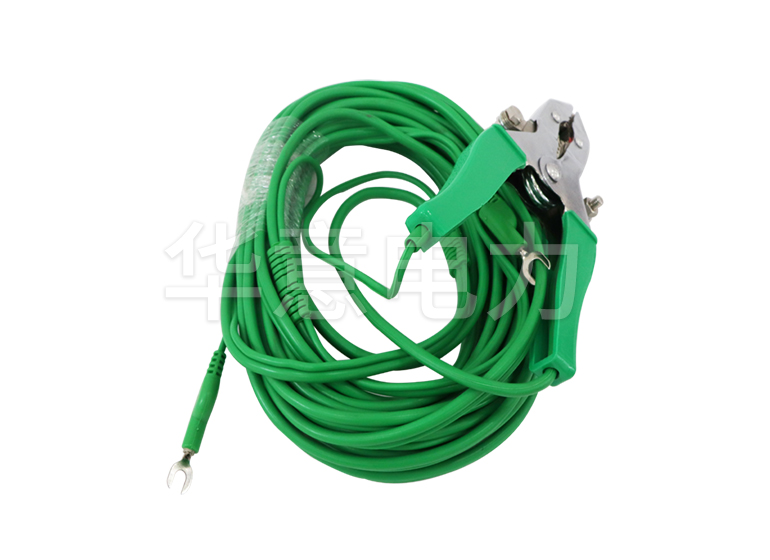

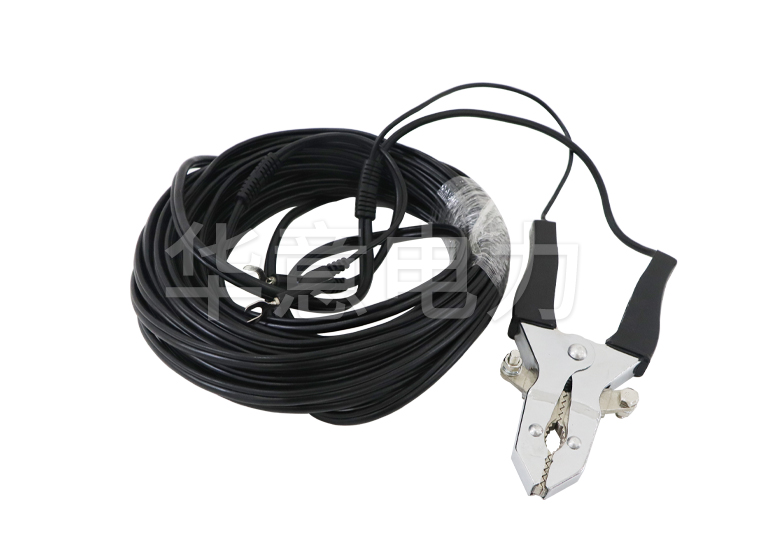

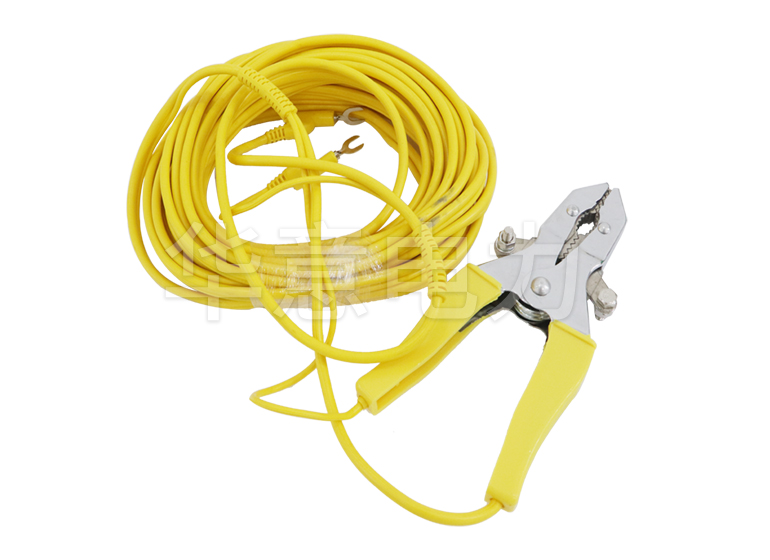

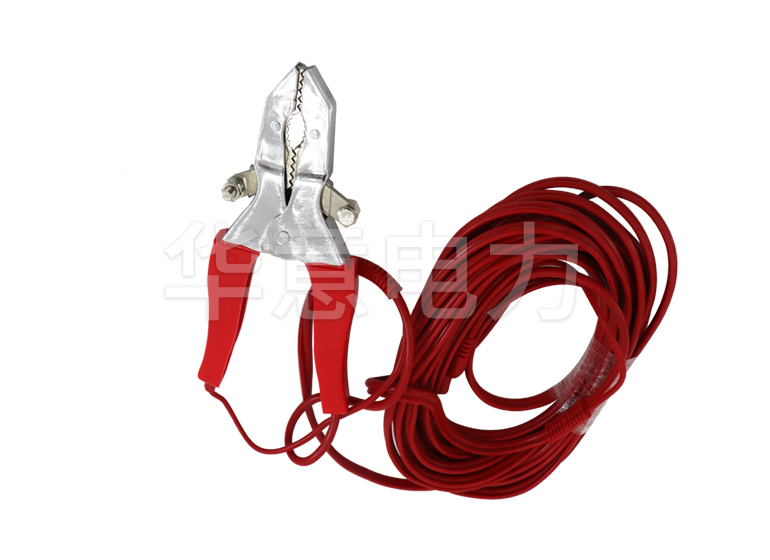

2测试线(黄绿红黑)4条
3测试线(黄绿红)3条
4

三芯电源线

电源线
1根

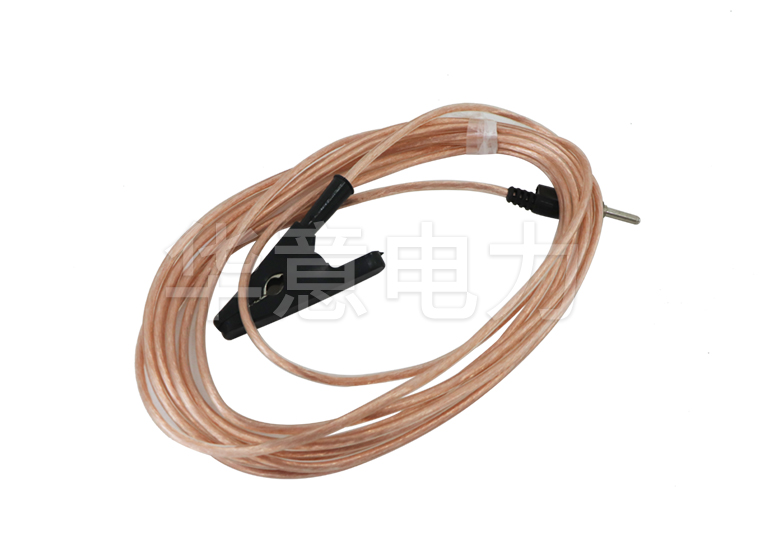

5接地线1条
6打印纸2卷

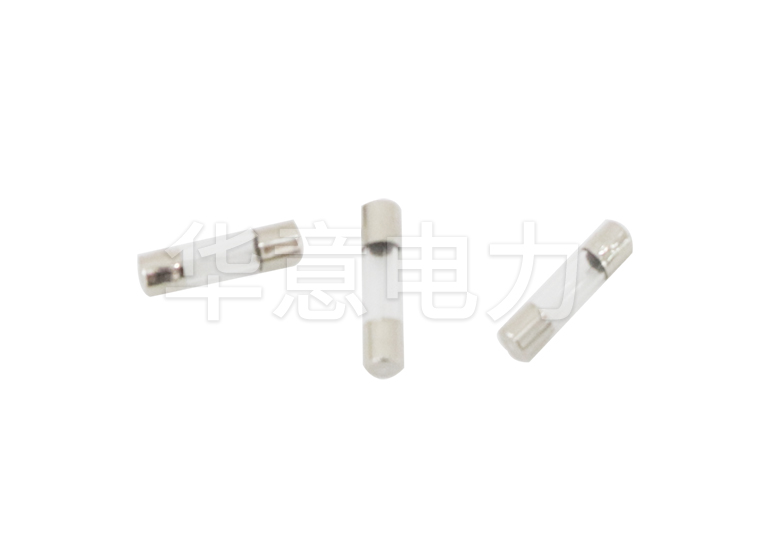

7保险管(10A)3个
8说明书1本
9检查报告1份
10合格证1张


注:1.产品外观以实际产品为准,技术参数与型号如有变动,恕不另行通知。如有盗用或复印行为,将追究法律责任
  2.了解更多华意产品信息请进入产品中心。服务热线:400-060-1718

HYZZS-20A+ 三回路直流电阻测试仪特点优势 Selection Reference

1、一次将高、低压电流电位测试线全部接到变压器上,测试过程中不用再倒测试线;

2、对于星型接法的绕组测试,仪器可以采取三相同时测试的方式测试A0、B0、C0相的电阻,节省测试时间;

3、三相五柱低压内部角接的变压器低压测试时,仪器内部采用自动助磁的方法,比直接用大电流测试速度快;

4、显示、打印变压器的高中低压绕组的全部测试数据,并自动计算出三相不平衡度,还可以打印折算到额定温度下的阻值;

5、三相测试时先测试A0的数据,再三相同时测试,解决了三相同时测试中性点引出线电阻不能测试的问题,测试数据更接近单相测试值;

6、具有完善的反电势保护功能;

7、仪器内部可以永久存储测试数据200条(可扩展),还可以使用优盘存储数据方便用户导入电脑处理;

8、仪器具有适用温度宽,精度高,防震,抗干扰,携带方便等特点;
