XZB-D 电缆交流耐压串联谐振装置

XZB-D 电缆交流耐压串联谐振装置

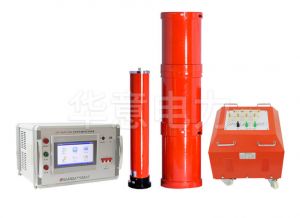

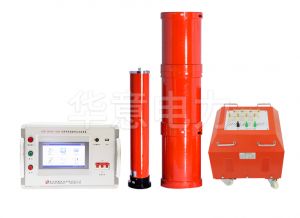

XZB-D便携式电缆耐压试验装置,采用了调节电源频率的方式,使电抗器与被试电容器实现谐振,在被试品上获得高电压大电流。XZB-D系列变频谐振升压装置由调频调压电源、励磁变压器、电抗器、电容分压器组成。

参考标准:GB50150-2006,DL/T849.6-2004

  • 采用专用SPWM数字式波形发生芯片及先进的IPM模块
  • 电抗器采用干式环氧浇注
  • 正交非同步固定式载波调制
注:购买本产品的用户可享受免费技术指导、一年质保、终生维护
咨询热线:400-060-1718 在线咨价

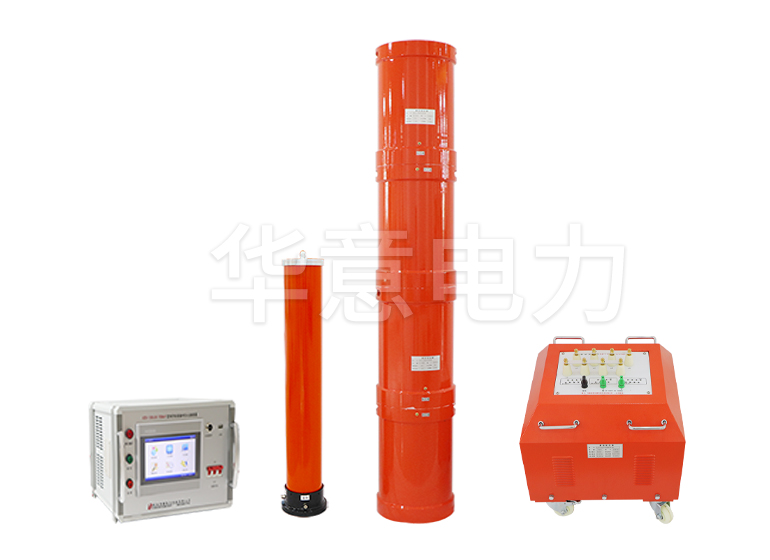

XZB-D 电缆交流耐压串联谐振装置,采用了调节电源的频率的方式,使得电抗器与被试电容器实现谐振,在被试品上获得高电压大电流,是当前高电压试验的一种新的方法和潮流,在国内外已经得到广泛的应用。便携式电缆耐压试验装置由变频电源、激磁变压器、电抗器和电容分压器组成。被试品的电容与电抗器构成串联谐振连接方式;分压器并联在被试品 上,用于测量被试品上的谐振电压,并作过压保护信号;调频功率输出经激励变压器耦合给串联谐振回路,提供串联谐振的激励功率。 变频串联谐振试验装置是运用串联谐振原理,利用励磁变压器激发串联谐振回路,调节变频控制器的输出频率,使回路电感L和试品C串联谐振,谐振电压即为加到试品上电压。变频谐振试验装置广泛用于电力、冶金、石油、化工等行业,适用于大容量,高电压的电容性试品的交接和预防性试验。

产品别称:变频谐振、变频串联谐振、串联谐振、串联谐振变压器、串联谐振试验设备、电缆耐压串联谐振装置、串联谐振耐压设备。

XZB-D 电缆交流耐压串联谐振装置技术参数 Technical Parameter
环境温度-10℃~40℃
相对湿度≤95%,无凝露状况
海拔高度≤3000米
额定容量1040kVA
输入电源三相380V电压,频率为50Hz
额定电压130kV
额定电流8A
工作频率30-300Hz
波形畸变率正弦波,波形畸变率≤1.0%
工作时间额定负载下允许连续60min;过压1.1倍1分钟
温    升额定负载下连续运行60min后温升≤65K
品质因素装置自身Q≥30(f=45Hz)
测量精度系统有效值1.5级

附件清单:

序号
名称数量

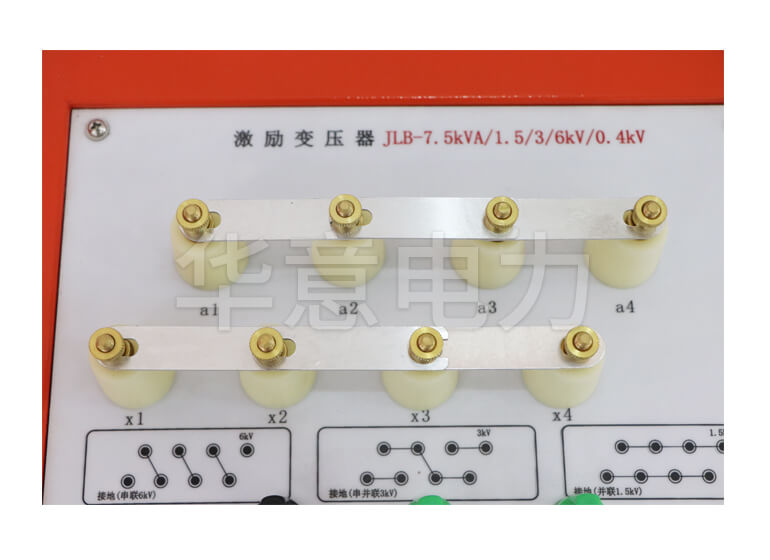

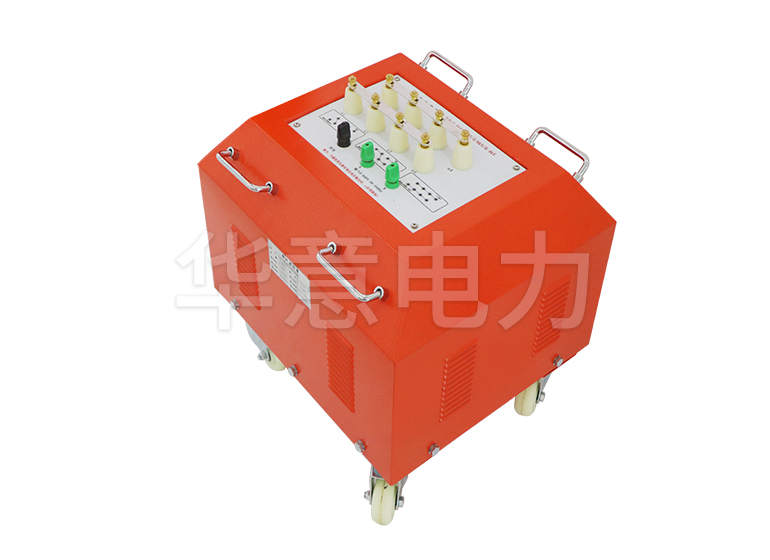

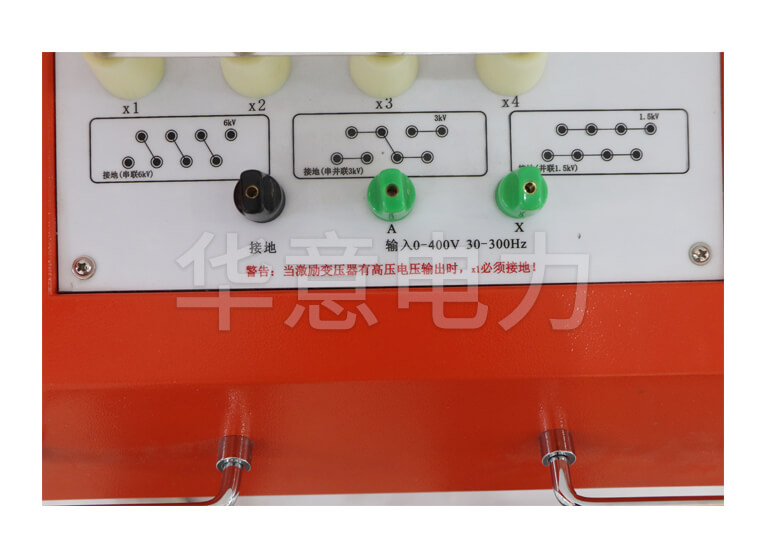

1激励变压器
1台
2

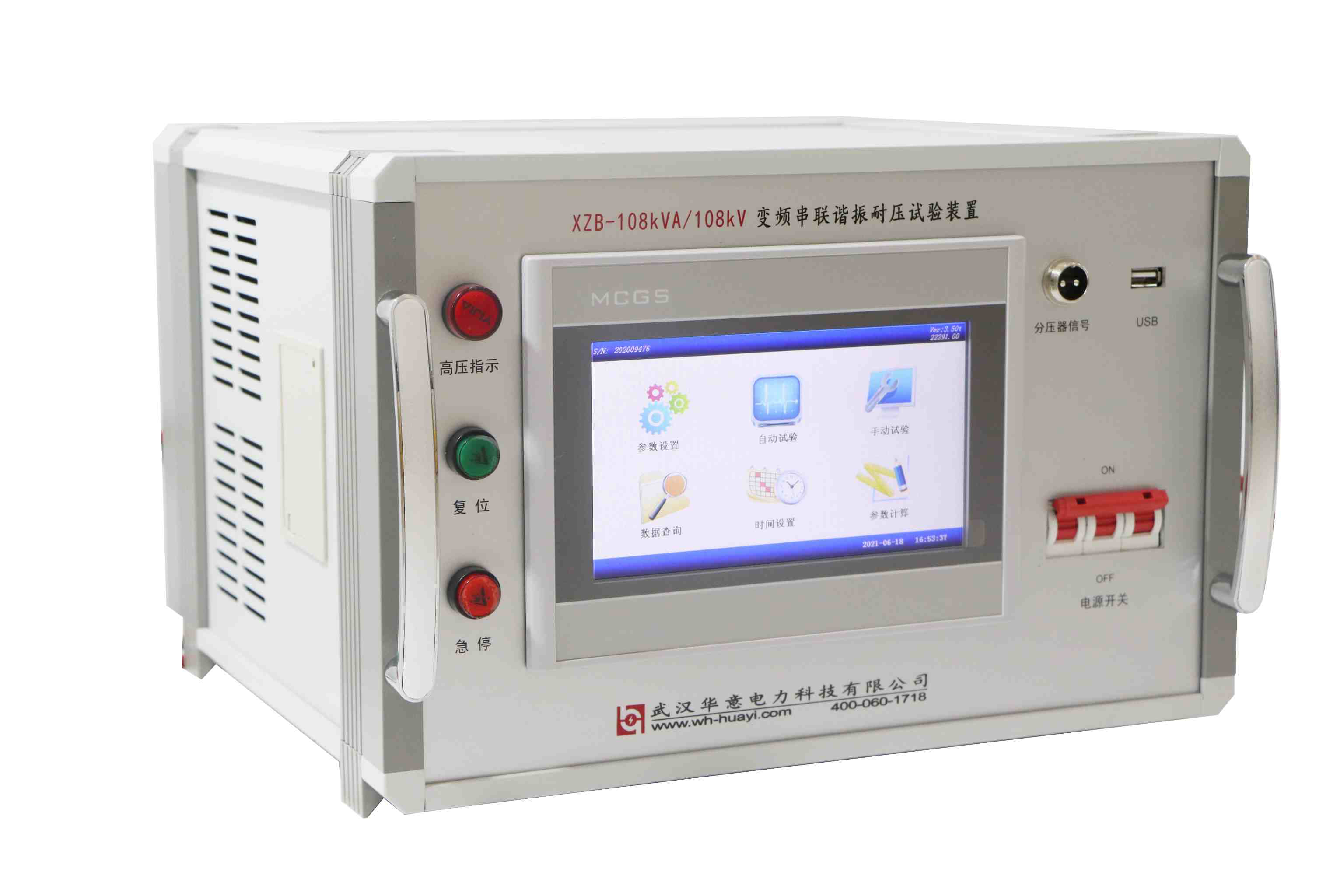

变频电源控制箱

1台

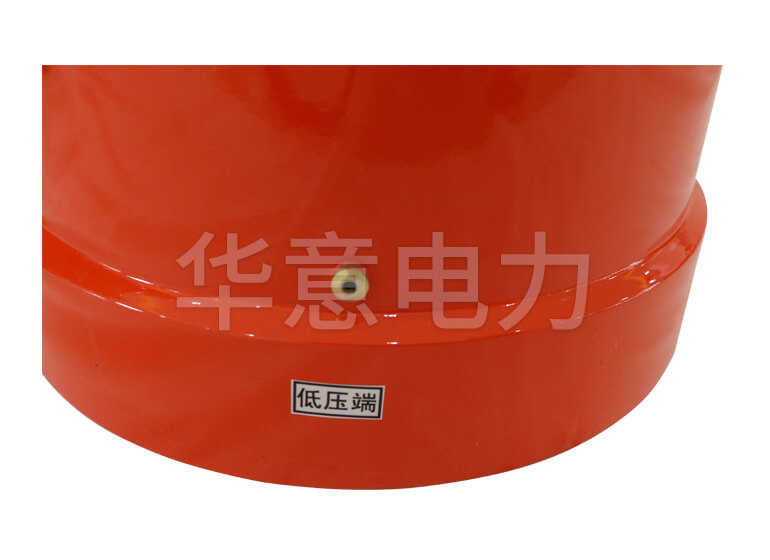

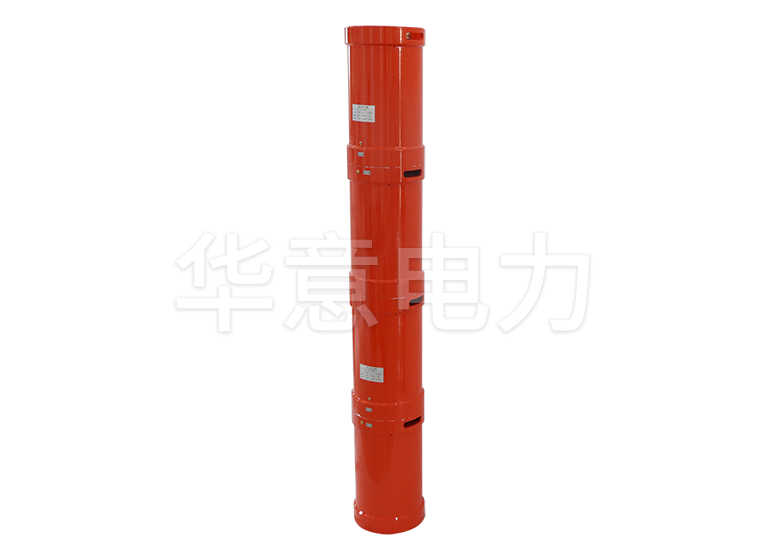

3高压电抗器
2节

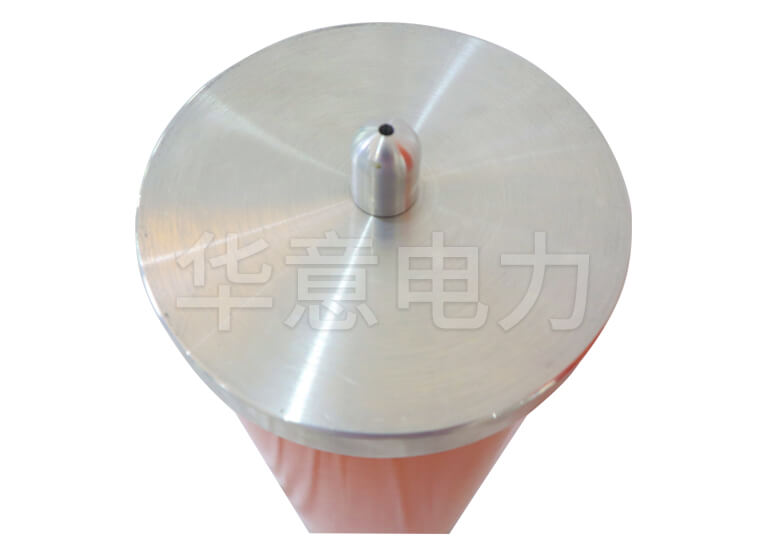

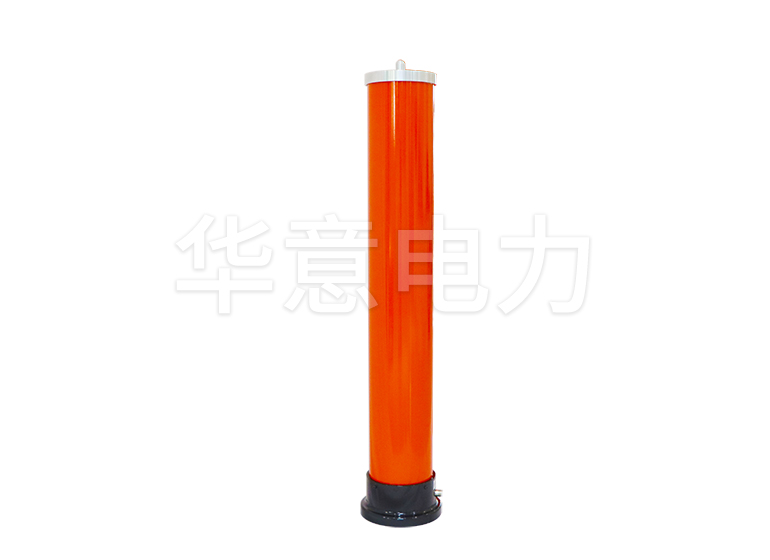

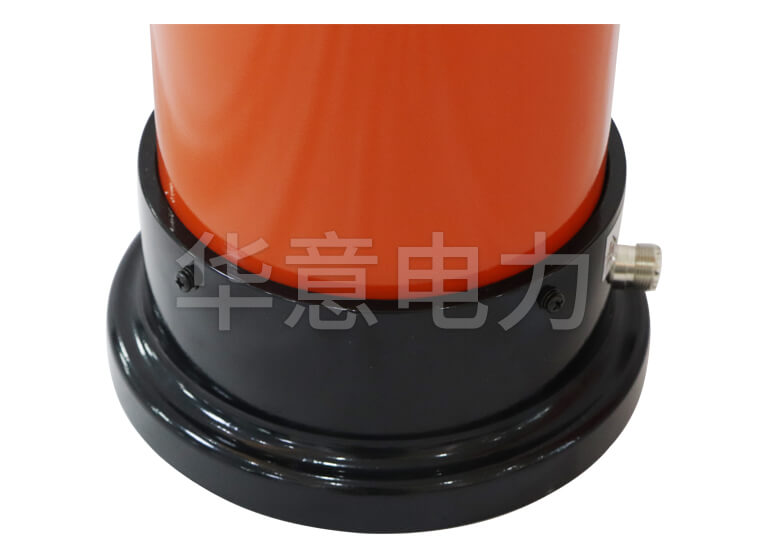

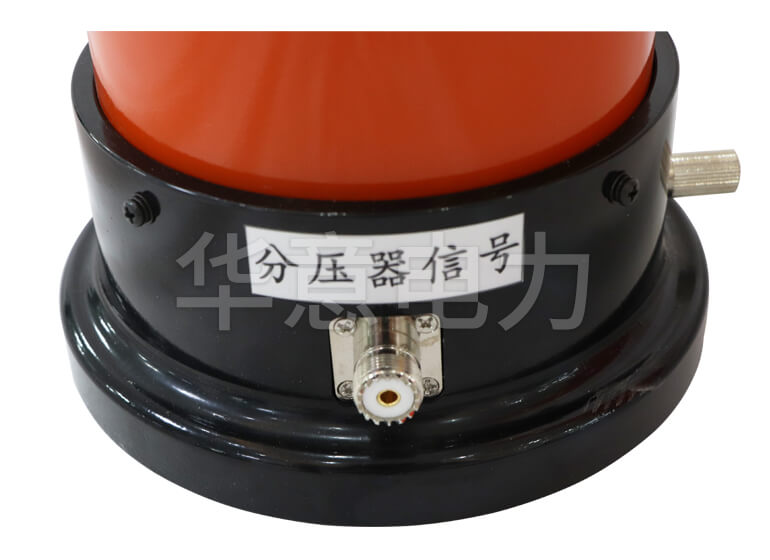

4电容分压器1套
5内部连接线1套
6说明书1本
7检查报告1份
8合格证1张

注:1.产品外观以实际产品为准,技术参数与型号如有变动,恕不另行通知。如有盗用或复印行为,将追究法律责任
  2.了解更多华意产品信息请进入产品中心。服务热线:400-060-1718

XZB-D 电缆交流耐压串联谐振装置特点优势 Selection Reference

1、35kV及其以下电压等级的电缆使用数量多,试验工作量大,所以此类耐压试验装置体积小,重量轻,便携式电缆耐压试验系统由此而诞生;

2、本系统要求单个人能现场搬动的部件重量不超过30kg,要求两个人能现场搬动的部件重量不超过60kg,适合现场搬运;

3、电源采用220V单相电源或380V单电源,方便现场取电;

4、电抗器部分采用干式环氧浇注,美观可靠,适合各类电缆的要求;

5、110kV及以上电压等级电缆耐压试验采用油浸式电抗器,在单体重量超过100kg时,可选配我公司专用小型电动吊车;
