HYJD-H540 大地网接地电阻测试仪

HYJD-H540 大地网接地电阻测试仪

适用于电力部门,变电站等事业单位的电力大型地网接地电阻的检测试验,并采用了微机处理控制和信号处理等措施,很好的解决了测试过程中的抗干扰问题,简化了试验操作过程,提高了测试结果的精度和准确性。

参考标准:GB/T17949.1-2000,DL/T475-2006

  • 频率可变为45Hz或55Hz,内置高速处理器核心
  • 采用高端数字滤波技术
  • 误差仅0.005Ω,可用来测量接地阻抗很小的大地网
注:购买本产品的用户可享受免费技术指导、一年质保、终生维护
咨询热线:400-060-1718 在线咨价

大地网接地电阻测试仪是变电站等各种现场应用于对接地电阻及相关参数测试的高精度测试仪器。该仪器具有体积小、重量轻、携带方便、抗干扰性能强、准确度高等特点。仪器为一体化结构,内置变频电源模块,输出电源连续变频可调。频率可变为45Hz或55Hz,内置高速处理器核心,采用高端数字滤波技术,有效避开了工频电场对测试的干扰,从根本上解决了强电场干扰下准确测量的难题。大量现场测试和用户使用情况表明,在运行变电站的恶劣电磁环境下进行接地网测试时,大地网接地电阻测试仪的测量数据准确稳定、重复性好,是大、中型接地网特性参数测量的理想仪器。

产品别称:地网接地电阻测试仪、大地网接地电阻测试仪、大型地网接地电阻测试仪。

HYJD-H540 大地网接地电阻测试仪技术参数 Technical Parameter

使用条件

-15℃∽40℃RH<80%

抗干扰原理

变频法


电    源

AC 220V±10%

允许发电机

测量输出电流

1A~5A可调

测量输出电压

0V~420V


测试电源频率

45、50、55、60、65HZ

单频

45/55、55/65  47.5/52.5HZ

自动双频

额定输出功率

2100W


分辨率

接地阻抗

0.0001

阻抗角

0.0001°


精度

接地阻抗

±(1%*读数+0.002)

阻抗角

±(1%*读数+0.02°)

电阻测量范围

0.001Ω~5K

外型尺寸

370(L)×295(W)×358(H)

存储器大小

100 组 支持U盘数据存储

重量

主机22 Kg

地桩7 Kg

附件清单

序号
名称数量
1仪器主机1台
2

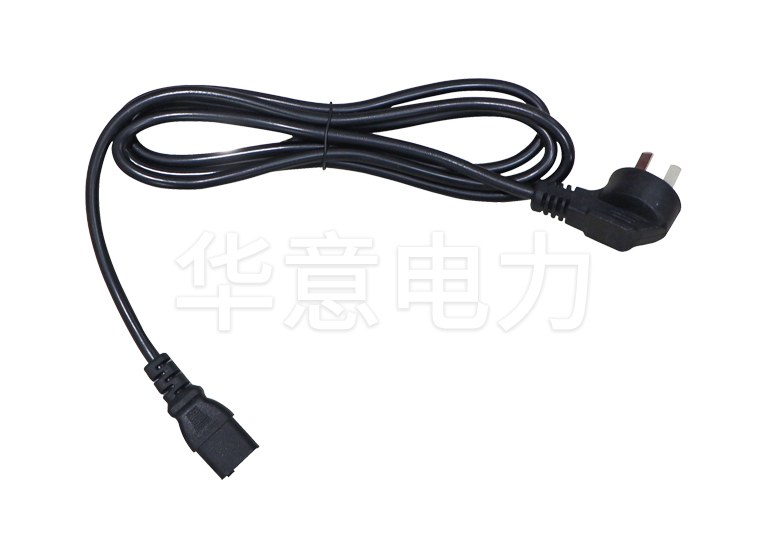

电源线

1根

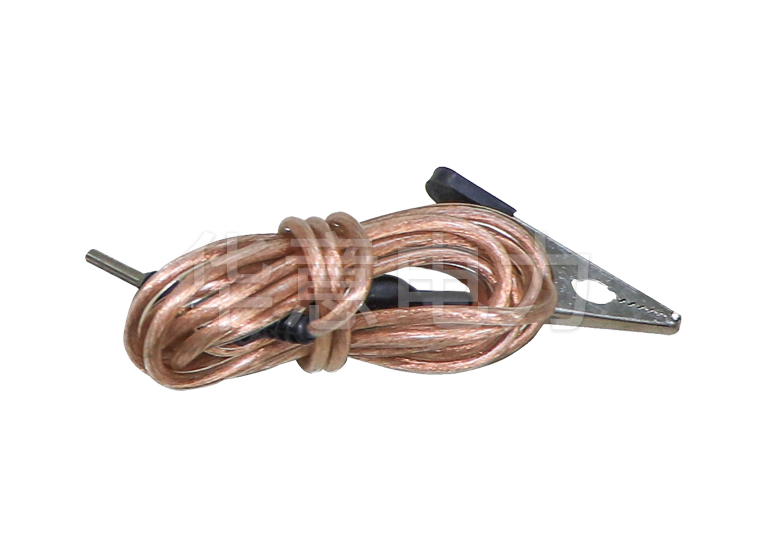

3测试线
1套
4参考电阻1个
5地桩2根
6保险管5支

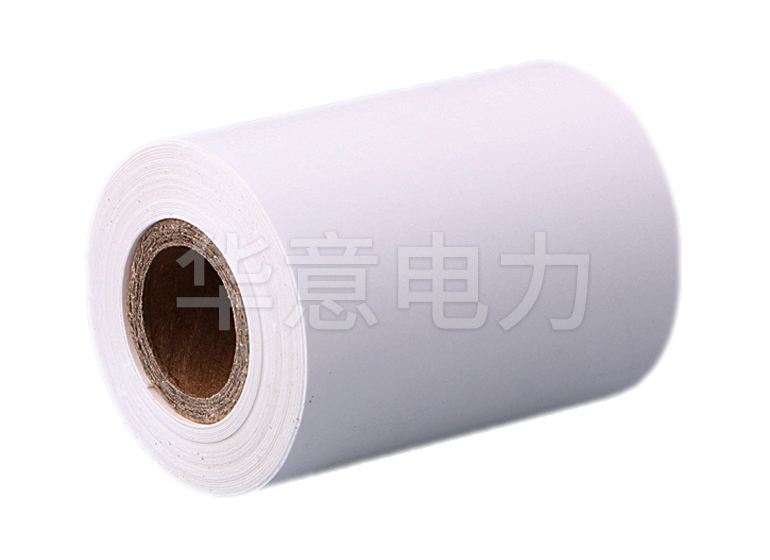

7打印纸2卷
8说明书1本
9检查报告1份
10合格证1张

注:1.产品外观以实际产品为准,技术参数与型号如有变动,恕不另行通知。如有盗用或复印行为,将追究法律责任
  2.了解更多华意产品信息请进入产品中心。服务热线:400-060-1718

HYJD-H540 大地网接地电阻测试仪特点优势 Selection Reference

1、全触摸超大液晶显示器:操作简单,仪器配备了高端的全触摸液晶显示屏,超大全图形操作界面,每过程都非常清晰明了,操作人员不需要额外的专业培训就能使用。轻轻触摸一下就能完成整个过程的测量,是目前非常理想的智能型测量设备。

2、变频技术、精准测量:抗干扰能力强,由仪器内部自带变频电源模块提供仪器测量输出电源,频率可变为45Hz或55Hz,并采用数字滤波技术,有效地避开了现场各种工频干扰信号,使仪器实现高精度、准确可靠的测量;

2、DSP高速处理器:精准快速,仪器内部采用专业的DSP快速数字信号处理器作为处理核心,在保证测量数据精准的前提下,大大的提升了仪器本身的运算处理能力;

3、全过程智能测控:仪器在内部高性能处理核心的强力支持下,对整个测量过程当中的电流输出、电压采集以及频率变换等一系列复杂的运算步骤,快速自动的完成。仪器可以自动判断电流回路的阻抗,并据此自动调节异频电源的输出电流值(最大输出电流为5A),无须人为干预,即可自动完成测试任务。仪器的测量内容包括地网的接地阻抗Z、纯电阻分量R和纯感抗分量X;

4、海量存储数据:仪器内部配备有日历芯片和大容量存储器,能将检测结果按时间顺序保存,随时可以查看历史记录,并可以打印输出;

5、pc机数据处理:仪器所测量的数据可以通过U盘导出,然后在pc机上查阅和管理相关数据;

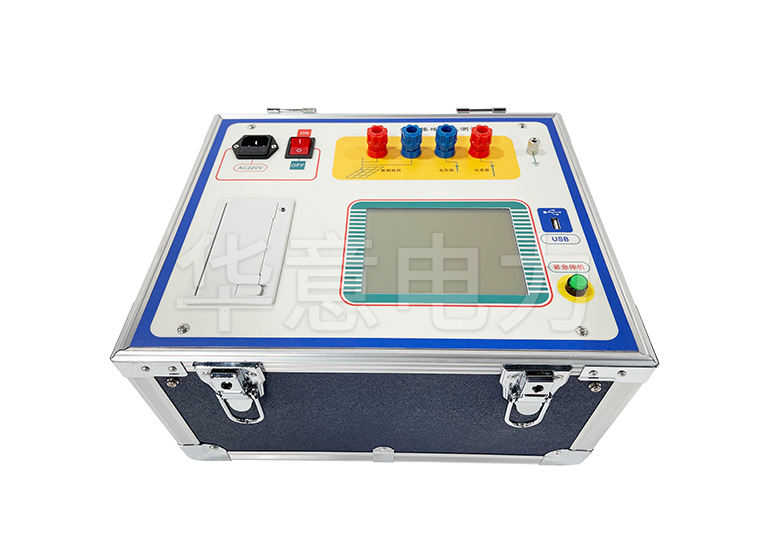

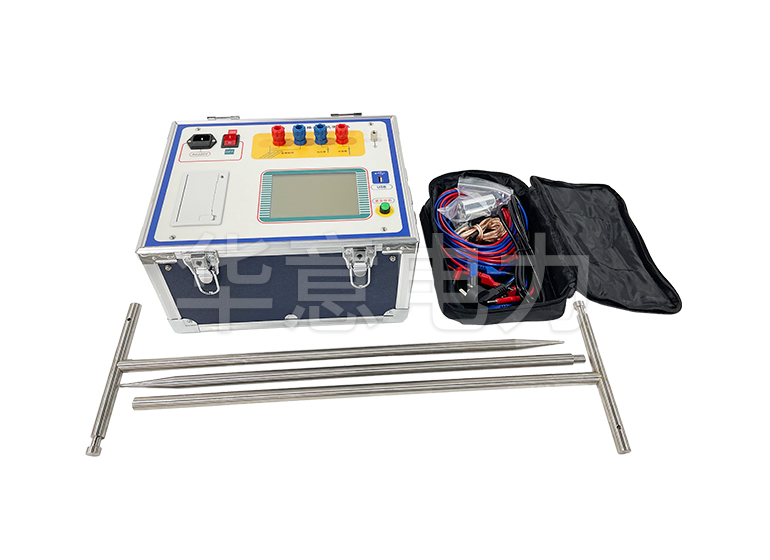

HYJD-H540 大地网接地电阻测试仪产品图集 Product Atlas
HYJD-H540 大地网接地电阻测试仪产品证书Product Certificate

说明:华意电力产品严格按照国电力家标准及行业规程生产制造,对每一台产品的技术参数、外观、性能进行严格进行出厂检测试验,并通过国家、各省级、市级电力研究所、计量中心及电力权威部门的检测,全面通过GB/T19001-2019质量管理体系认证。精准测量、品质保障,我们始终坚持以责任和匠心做好每一台产品。

  • 检定证书
    HYJD-H540 大地网接地电阻测试仪检定证书
  • 专利证书
    HYJD-H540 大地网接地电阻测试仪专利证书
  • 质量管理
    HYJD-H540 大地网接地电阻测试仪质量管理
  • 环境管理
    HYJD-H540 大地网接地电阻测试仪环境管理
