  华意电力是一家专业研发生产直流电阻测试仪的厂家，本公司生产的直流电阻测试仪在行业内都广受好评，以打造最具权威的“直流电阻测试仪“高压设备供应商而努力。

  变压器绕组的直流电阻测试仪是变压器在交接、大修和改变分接开关后，必不可少的试验项目。通过测量变压器绕组的直流电阻，可以检查出引线的焊接或连接质量，绕组有无匝间短路或开路，以及分接开关的接触是否良好等情况。

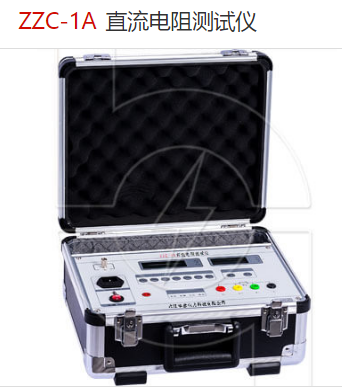

  变压器直流电阻是变压器制造中半成品、成品出厂试验、安装、大修、改变分接开关后、交接试验及电力部门预防性试验的必测项目。可以检查绕组接头的焊接质量和绕组有无匝间短路，可以检测电压分接开关的各个位置接触是否良好以及分接开关实际位置与指示位置是否相符，引出线是否有断裂，多股导线并绕是否有断股等情况。为了满足变压器直流电阻快速测量的需要，我公司研制的 ZZC-1A 型直流电阻测试仪。该仪器采用全新电源技术，具有体积小、重量轻、输出电流大、重复性好、抗干扰能力强、保护功能完善等特点。整机由高速单片机控制，自动化程度高，具有自动放电和放电报警功能。仪器测试精度高，操作简便，可实现变压器直阻的快速测量。

  直流电阻测试仪是新一代变压器直流电阻的测试仪器，它能根据不同型号的电力变压器自动选择测试电流，以最快的速度显示测试结果。直流电阻测试仪并且具有充电、放电指示等功能，液晶显示器的采用使得该仪器人机界面良好，是直流电阻测试工作中的首选设备。直流电阻测试仪是取代直流单、双臂电桥的高精度换代产品。仪器采用了先进的开关电源技术，其测量速度比电桥快一百多倍，显示部分由四位半LCD液晶显示测量结果，三位半LCD液晶显示环境温度或测试电流值，克服了其它同类产品由显示值在阳光下不便读数的缺点，同时具备了自动消弧功能。3A直流电阻快速测试仪具有测速快、精度高、显示直观、抗干扰能力强、体积小、耗电省、测试数据稳定可靠、不受人为因素影响等优点。仪器内装可充电电池组(12V)，交直流两用，便于现场及野外测试。

直流电阻测试仪用途

  直流接地电阻测试仪是测量电力变压器、大型电机、互感器等各种感性负载的直流电阻及低压开关接触电阻、电线电缆或焊缝接口电阻的理想仪器。

注意事项

1. 在测无载调压变压器倒分接前一定要复位，放电结束后，报警声停止10 秒钟以上，方可切换分接点。

2. 在拆线前，一定要等放电结束后，报警声停止，最好等 10 秒钟以上再进行拆线，以保证电荷完全释放。

3. 选择电流时要参考技术指标栏内量程，不要超过量程和欠量程使用。超量程时，由于电流达不到预设值，仪器一直处在“正在充电”状态。欠量程时，显示“电流太小”，当出现此两种状态时要确认量程，选择适合的电流进行测试。

4. 用助磁法时注意量程。因为高压线圈两个并联加上一个串联，在整个测试回路加入了 1.5 倍的高压线圈电阻，选择量程时要折算在内。如果超量程使用输出电流无法达到设定值或输出电流不稳定。

5. 助磁法三条线的短接点在放电完毕后拆线时，可能有剩余电流，拆除时可能会打火放电，此属正常现象。

6. 测试夹与变压器绕组的引出端连接时，要注意引出端长期裸露在空气中，引出端的表面覆盖了一层氧化膜，该氧化膜可能造成测量结果不稳定或不准确，所以在接线时要注意清理氧化膜，或者测试夹与引出端连接好后，用力的扭动几下测试夹以划破氧化膜保证连接良好。

  武汉华意电力科技有限公司自成立以来引进了一批高水平的研究人员和技术应用人才，注重新产品开发和高新技术的引进，与武汉多所著名高校和科研单位交流和合作。至今自主研发的产品系列有：串联谐振系列、绝缘测试系列、接地测试系列、 互感器测试系列、断路器测试系列、变压器测试系列、高压测试系列、防雷测试系列、相位测试系列等。其中变频串联谐振试验装置，断路器测试仪，直流电阻测试仪，开关测试仪，继电保护装置，电缆故障测试仪，绝缘电阻测试仪，互感器测试仪，氧化锌避雷器特性测试仪和互感器伏安变比极性综合测试仪等电气测试设备长期被电力，石油，冶金，矿山，水利，铁路，钢铁，化工等行业广泛选用，受到广大用户的一致好评和青睐。
