概述
随着我国电力事业的发展，电容器补偿装置得到前所未有的发展，但随之而来的是电容器事故率的大幅上升，并出现过严重的群伤事故。为预防并联电容器事故发生，保障电网安全、可靠运行，国家电网公司制定了《预防高压并联电容器事故措施》。其中明确提出要“定期进行电容器组单台电容器电容量的测量，推荐使用不拆连接线的测量方法，避免因拆装连接线导致套管受力而发生套管漏油的故障”。
本仪器采用新一代高速混合微处理器，高度集成化，同步采集被试品的电压信号和电流信号，自动计算电容值、电感值和无功功率等值。现场测量电容器无需拆除连接线，简化试验过程、有效提高工作效率、避免损害电力设备。试验结束后自动计算每相电容器容量和其它参数，极易判别电容器的品质变化及器件间连接导体故障。同时本仪器还带有数据存储和USB通信功能，无需现场抄写数据，确保测量数据完整。
仪器功能
仪器主要功能是测量补偿电容器的每相电容值和总电容值、电感值、被试品的阻性分量、介损角、损耗因子、无功功率和有功功率。
执行标准
| 序号 | 标准名称 |
|---|---|
| 1 | GB3983.2-1989 高电压并联电容器 |
| 2 | DL/T840-2003 高压并联电容器使用技术条件 |
| 3 | DL/T604-2009 高压并联电容器装置使用技术条件 |
| 4 | JB/T7111-1993 高压并联电容器装置 |
| 5 | JB5346-1998 串联电抗器 |
| 6 | GB/T1094.6-2011 电力变压器 第六部分：电抗器 |
仪器特征
1、不拆线测试：仪器配备大电流高精度电流钳，现场测量电容器无需拆除连接线，简化试验过程、有效提高工作效率、避免损害电力设备。
2、高度智能化：三相测试完成后，自动计算每相电容值和总电容值、无功功率等参数，简单直观，减轻测试人员负担。
3、四端测量：采用四端测量技术，测量精确，测试重复性好。
4、自动补偿：电流自动分段补偿，电流全量程线性化，提高仪器测量精度。
5、存储功能：仪器最大存储400条数据，具有历史数据查询功能。
6、USB通信：USB通信功能，配合PC机软件，实现数据分析、保存、打印并生成完备测试报告，便于数据集中管理。
7、大尺寸触摸屏：7寸大屏幕真彩触摸液晶显示屏，中文显示，界面直观，操作简单。
8、温度监测：监测环境温度，便于记录不同温度下电容器的电容值。
产品参数
| 电容测量范围及准确度 | 电容量测量范围：0.1uF～3300uF |
| 准确度：±（读数×1%+0.005uF） | |
| 分辨率：0.001uF | |
| 电感测量范围及准确度 | 电感量测量范围：100μH～50H |
| 准确度：±读数×2% | |
| 供电和试验电源 | 仪器供电电源：交流220V±10%，50Hz |
| 输出电压(开路)：交流23V±10%，50Hz（电容）；交流3V±20%，50Hz（电感） | |
| 最大输出电流：20A | |
| 输出短路保护：自动 | |
| 工作条件、外形尺寸和仪器重量 | 环境温度：-10℃～+40℃ ；相对湿度：≤90% |
| 主机体积：400×290×175mm（长×宽×高）；质量：9.5kg | |

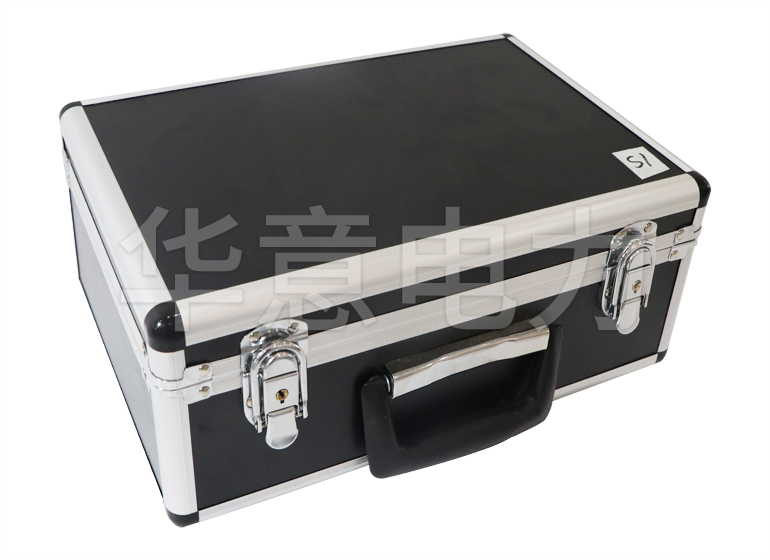

| 附件箱体积：340×260×135mm（长×宽×高）；质量：3.6kg |

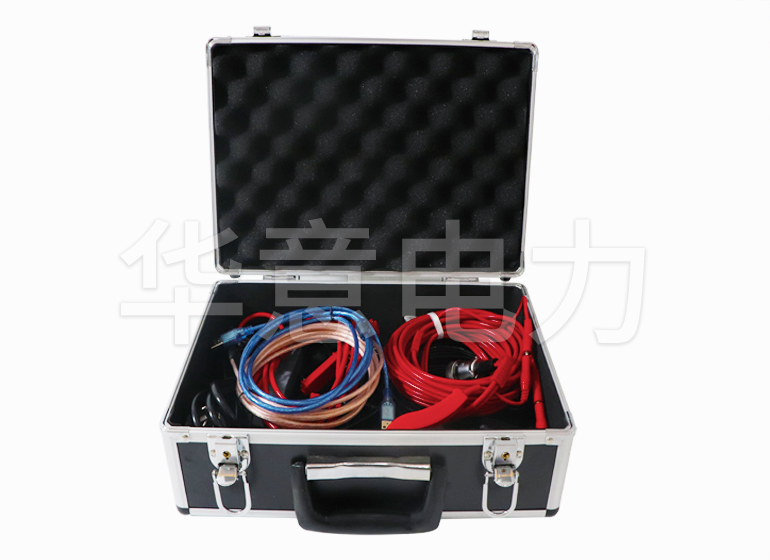

附件清单
| 序号 | 名称 | 数量 |

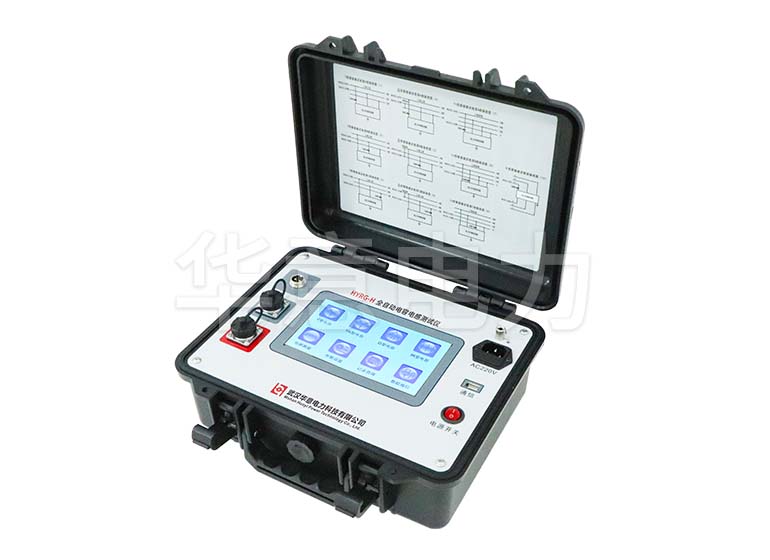

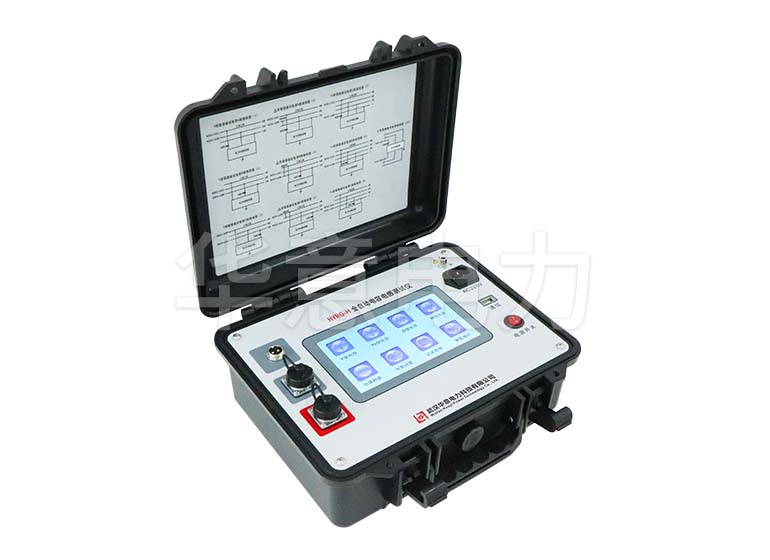

| 1 | 主机 | 1台 |

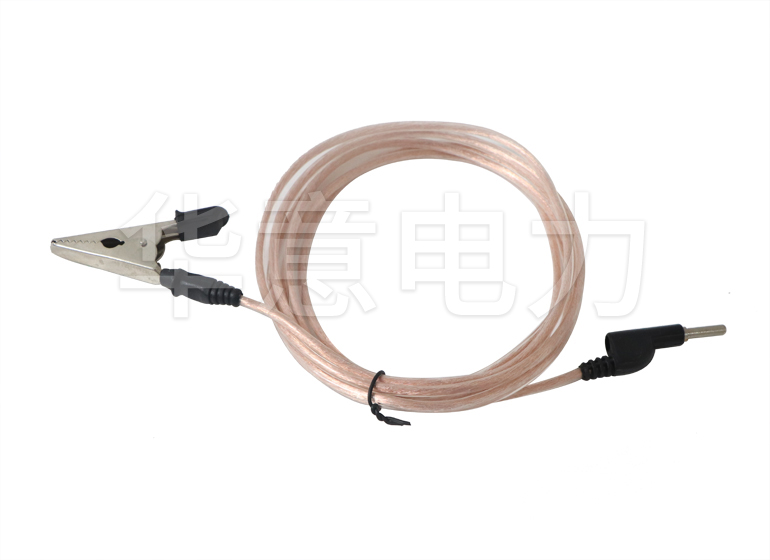

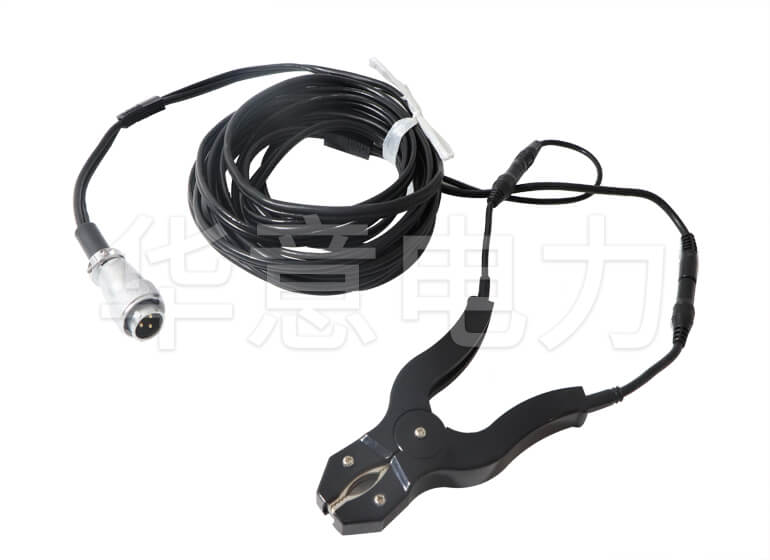

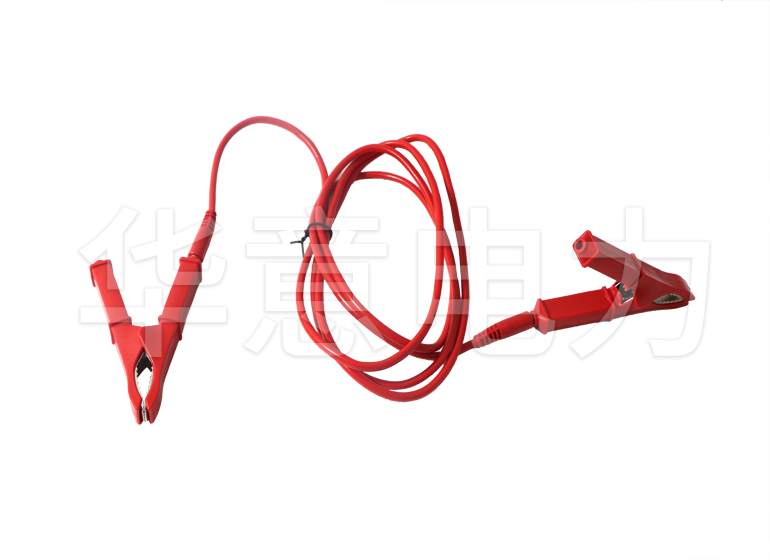

| 2 | 测试线（红、黑测试线带夹子各1根，5m） | 1套 |

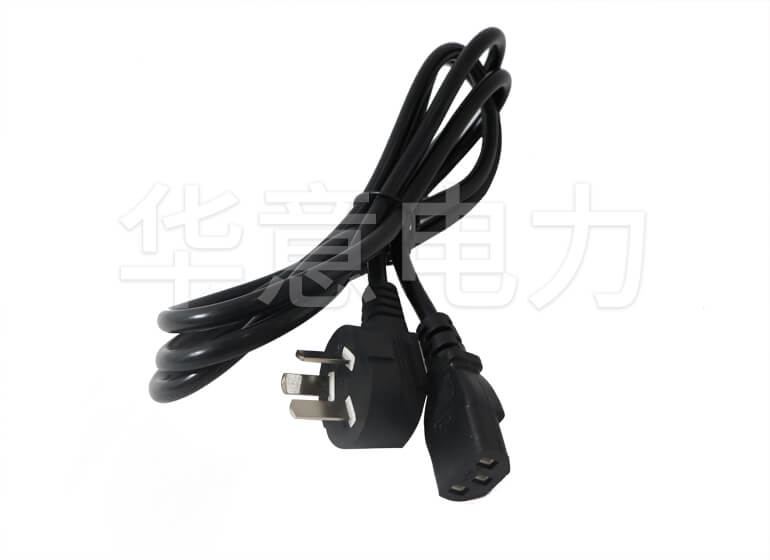

| 3 | AC 220V电源线 | 1根 |

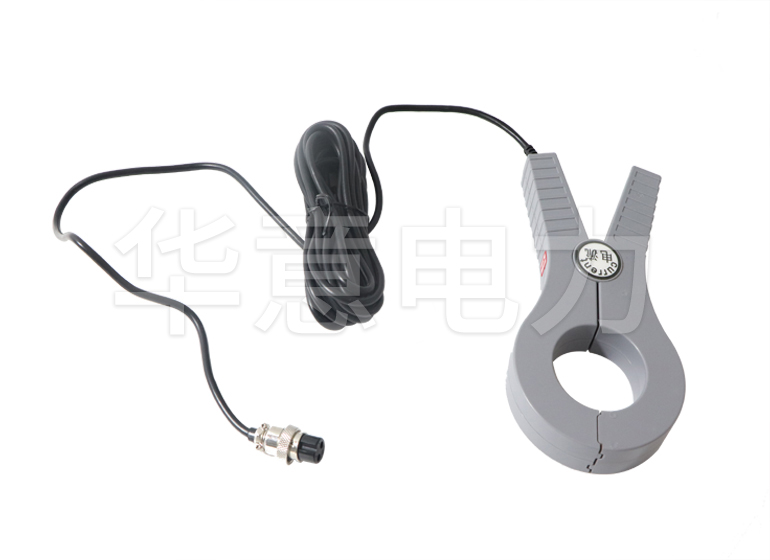

| 4 | 钳形电流传感器 | 1个 |

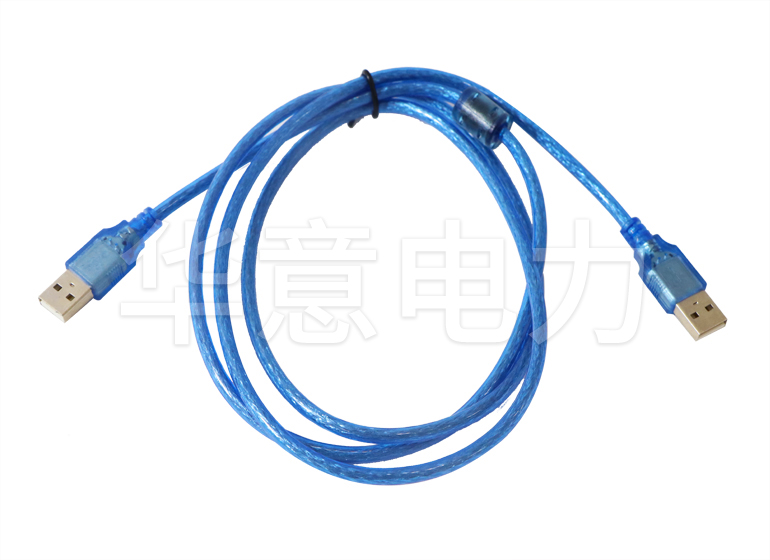

| 5 | USB通信连接线 | 1根 |
| 6 | 短接线（带夹子，2m） | 1根 |
| 7 | 接地线 | 1根 |

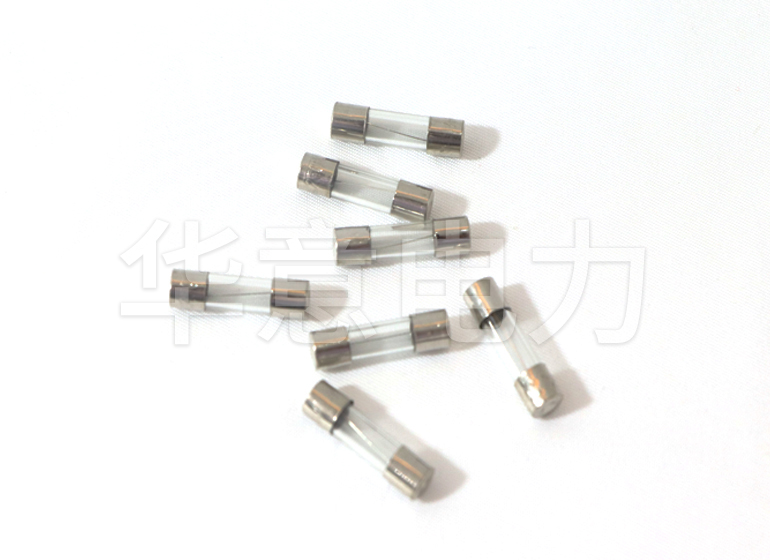

| 8 | 5A保险管 | 3个 |
| 9 | 2A保险管 | 3个 |
| 10 | 软件光盘 | 1张 |
| 11 | 说明书 | 1本 |
| 12 | 检查报告 | 1份 |
| 13 | 合格证 | 1张 |
