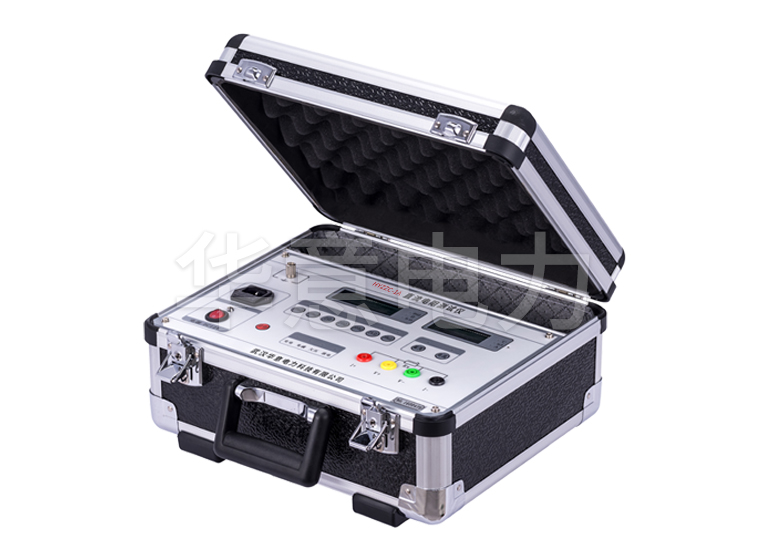

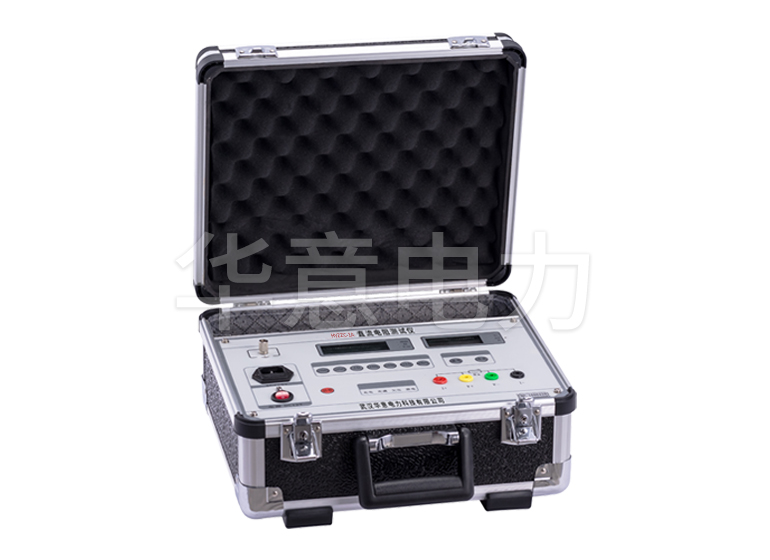

HYZZC-1A 直流电阻测试仪

HYZZC-1A 直流电阻测试仪

变压器绕组的直流电阻测试是变压器在交接、大修和改变分接开关后,必不可少的试验项目。通过测量变压器绕组的直流电阻,可以检查出引线的焊接或连接质量,绕组有无匝间短路或开路,以及分接开关的接触是否良好等情况。

参考标准:DL/T845.3-2004

  • 交直流两用:直流电阻测试仪内附可充电电池组,交直流供电
  • 测试速度快:直流电阻测试仪最大输出充电电流可达1A
  • 采用进口优质元器件,直流电阻测试仪数据精确稳定
注:购买本产品的用户可享受免费技术指导、一年质保、终生维护
咨询热线:400-060-1718 在线咨价

变压器绕组的直流电阻测试是变压器在交接、大修和改变分接开关后,必不可少的试验项目。通过测量变压器绕组的直流电阻,可以检查出引线的焊接或连接质量,绕组有无匝间短路或开路,以及分接开关的接触是否良好等情况。在以前对直阻的测量均采用QJ44双臂电桥来测量,而这类电桥的测量电流为毫安级,测量起来时间需要很长,而且精度也较低。为了改变这种状况,缩短测量时间以及减轻测试人员的工作负担,HYZZC-1A直流电阻快速测试仪。

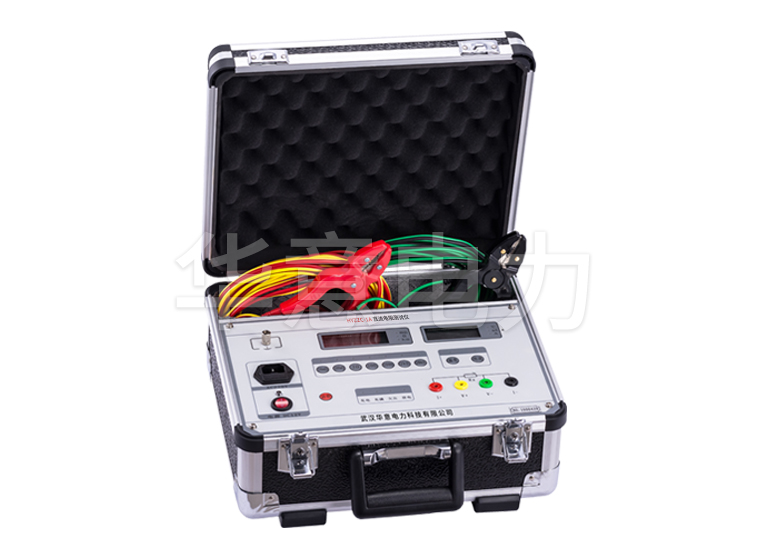

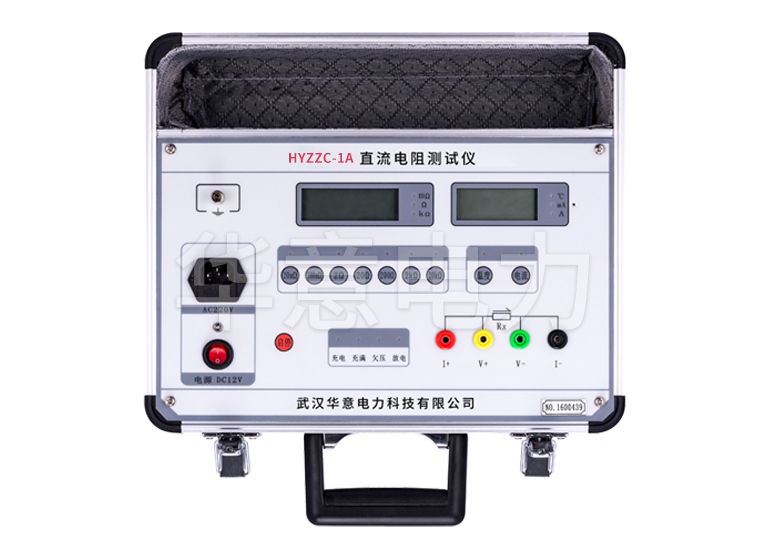

HYZZC-1A 直流电阻测试仪是取代直流单、双臂电桥的高精度换代产品。仪器采用了先进的开关电源技术,其测量速度比电桥快一百多倍,显示部分由四位半LCD液晶显示测量结果,三位半LCD液晶显示环境温度或测试电流值,克服了其它同类产品由LED显示值在阳光下不便读数的缺点,同时具备了自动消弧功能。本仪器具有测速快、精度高、显示直观、抗干扰能力强、体积小、耗电省、测试数据稳定可靠、不受人为因素影响等优点。仪器内装可充电电池组(12V),交直流两用,便于现场及野外测试。

HYZZC-1A 直流电阻测试仪符合DLT845.3-2004《电阻测量装置通用技术条件第3部分直流电阻测试仪》的要求。

HYZZC-1A 直流电阻测试仪是测量电力变压器、大型电机、互感器等各种感性负载的直流电阻及低压开关接触电阻、电线电缆或焊缝接口电阻的理想仪器。

产品别称:直流电阻速测仪、变压器直流电阻测试仪、变压器直阻速测仪、变压器直阻快速测试仪、感性负载直流电阻速测仪、感性负载直流电阻快速测试仪、感性负载直流电阻测试仪、直流电阻测量仪。

HYZZC-1A 直流电阻测试仪技术参数 Technical Parameter


使用条件

环境温度:0℃~40℃
相对湿度:≤85%RH






测量范围

1μΩ~20mΩ
20mΩ~200mΩ
0.2Ω~2Ω
2Ω~20Ω
20Ω~200Ω
200Ω~2kΩ
2kΩ~20kΩ
测量精度±(0.2%+2d)
最高分辨率1μΩ




恒 流 源

1A(1μΩ~20mΩ、20mΩ~200mΩ、0.2Ω~2Ω)
100mA(2Ω~20Ω)
5mA(20Ω~200Ω)
500uA(200Ω~2kΩ)
50uA(2kΩ~20kΩ)


工作电压

直流:12V~16.8V
交流:220V
功 耗≤15W
外形尺寸365×330×180mm3
质量5kg(含测试钳和测试线)

附件清单:

序号名称数量
1仪器主机1台

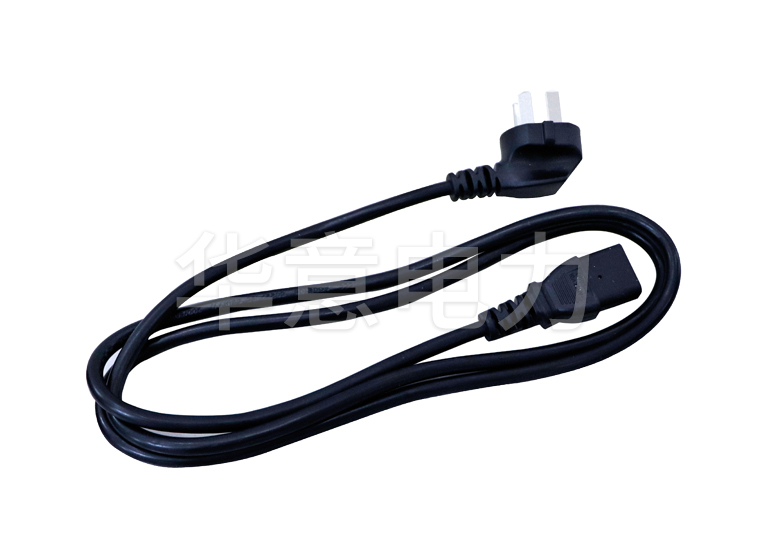

2AC 220V电源线1根

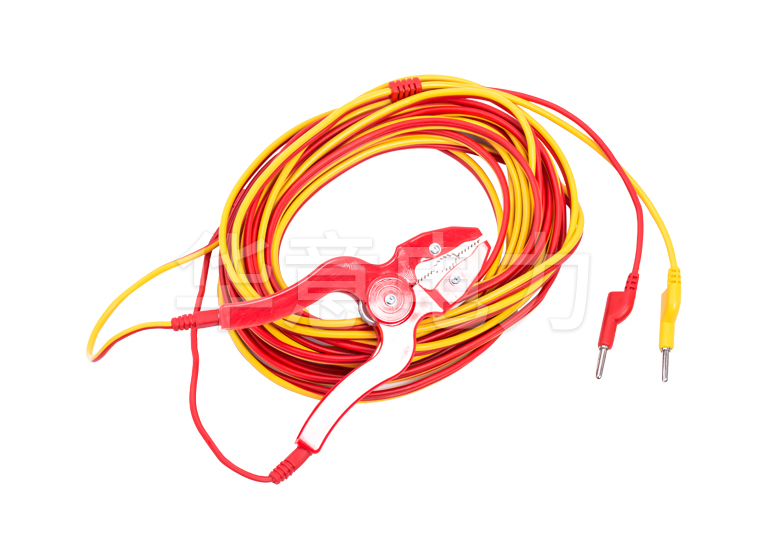

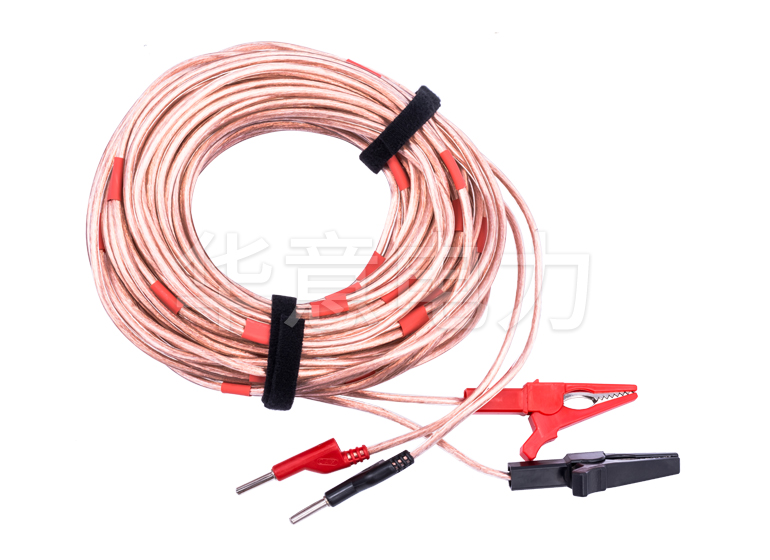

3测试线(8m)1套
4接地线1根

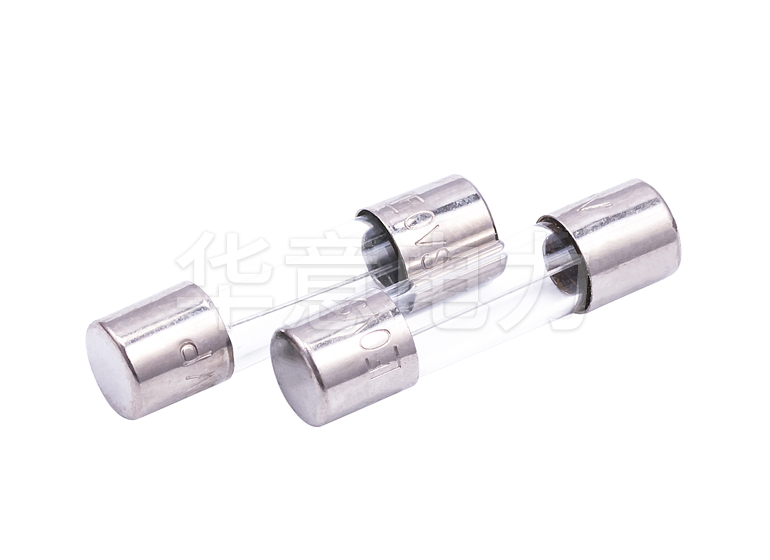

52A保险管3个
6说明书1本
7检查报告1份
8合格证1张

注:1.产品外观以实际产品为准,技术参数与型号如有变动,恕不另行通知。如有盗用或复印行为,将追究法律责任
  2.了解更多华意产品信息请进入产品中心。服务热线:400-060-1718

HYZZC-1A 直流电阻测试仪特点优势 Selection Reference

1、测试速度快:本仪器最大输出充电电流可达1A,测量时能有效地补偿大电感设备电流惯性,加速了铁芯饱和,从而缩短了充电时间,提高了测试速度,比传统仪器单、双臂电桥快几百倍;

2、准确度高:本仪器除了采用先进的四端子测量法外,而且还采用先进的恒流电源技术,使得对感性负载充电电流保持在一个相对的稳定值,抗感能力稳定,抗干扰能力强,进而保证了测量准确度。并且采用国外进口优质元器件,测量结果准确度高,重复性好;

3、测量范围广:电阻测量范围为1μΩ~20KΩ,量程广;

4、交直流两用:本仪器内附可充电电池组,交直流供电,便携式设计,使用、携带方便;

HYZZC-1A 直流电阻测试仪产品视频Product Video
HYZZC-1A 直流电阻测试仪产品证书Product Certificate

说明:华意电力产品严格按照国电力家标准及行业规程生产制造,对每一台产品的技术参数、外观、性能进行严格进行出厂检测试验,并通过国家、各省级、市级电力研究所、计量中心及电力权威部门的检测,全面通过GB/T19001-2019质量管理体系认证。精准测量、品质保障,我们始终坚持以责任和匠心做好每一台产品。

  • 检定证书
    HYZZC-1A 直流电阻测试仪检定证书
  • 专利证书
    HYZZC-1A 直流电阻测试仪专利证书
  • 质量管理
    HYZZC-1A 直流电阻测试仪质量管理
  • 环境管理
    HYZZC-1A 直流电阻测试仪环境管理
