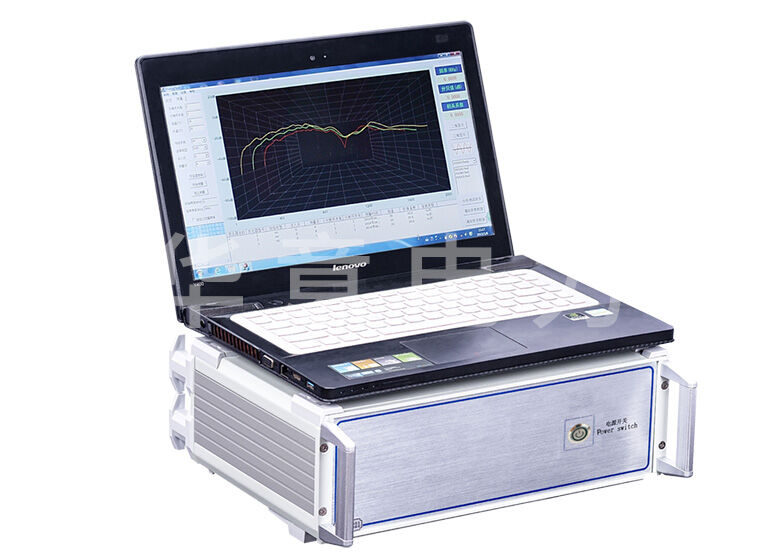

如何使用进行绕组测量

　　绕组在电子电路中起着至关重要的作用。在各种情况下都需要测试绕组。如果电子设备运行正常，执行维护检查，并查明发生故障或故障的位置。

　　本文对用于测试绕组的主要方法进行了易于理解的介绍。

　　电感测量

　　电感是指流经绕组或其他电路的电流变化表现为感应电动势的特性。您可以将其想象为对交流电流流动的阻力。设计用于产生电感的绕组称为电感器。

　　一些绕组是无芯的，这意味着它们使用空气或非磁性材料作为铁芯，而其他绕组的铁芯由铁氧体等磁性材料制成。具有磁芯的电感器表现出电流依赖性。由绕组电感和铁芯寄生电容产生的LC谐振称为自谐振，发生自谐振的频率称为自谐振频率。

　　在使用LCR 表作为电感测试的一部分进行绕组评估时，L 和 Q 测量必须在足够低于自谐振频率的频率下进行。

　　进行电感测试时，如果您要测量的元件具有大约 100 Ω 或更小的低阻抗，请使用仪器的串联等效电路模式。如果您要测量的元件具有大约 10 kΩ 或更大的高阻抗，请使用仪器的并联等效电路模式。

　　绝缘电阻测量

　　绝缘电阻测量是一种旨在评估绕组绝缘的测试。该技术通常用于电机绕组等产品的运输检查、维护测试以及确定绕组是否导致故障或故障的测试。绕组绝缘劣化会造成触电和短路风险。

　　为确保产品安全，有必要对绕组绝缘状况进行调查。在测量过程中，绕组电阻接近无穷大意味着您可以断定绕组已适当绝缘。但是，绕组电阻读数（例如 0 Ω）意味着绕组的绝缘受到损害，这可能会导致问题。

　　建议使用具有接触检查功能的仪器，可以检查探头接触不良和接线是否断开，从而避免将有缺陷的部件错误地归类为无缺陷。

　　耐压测试

　　与绝缘电阻测试一样，耐压测试提供了一种技术，用于调查绕组是否具有足够的绝缘以承受其工作电压。

　　乍一看，耐压测试可能看起来与绝缘电阻测试是一回事。这两种技术的最终目标是防止产品引起电击和火灾，但它们的用途略有不同。

　　绝缘电阻测试旨在通过测量电阻值来发现绝缘缺陷。耐压测试还旨在检查是否发生绝缘击穿。在耐压测试中，通常使用由产品特定安全标准确定的测试电压。

　　脉冲测试

　　脉冲测试是一种检测绕组绝缘故障的技术。绕组线必须用涂层绝缘，但有时绝缘电阻会受到影响，导致短路。这些短裤被称为分层短裤。

　　常，在脉冲测试中，通过将脉冲电压施加到已知良好的电机上获得的响应波形作为参考，通过比较其响应波形的面积与参考波形。

　　响应波形的变化由构成电机的电感值 (L)、绕组电阻值 (R) 和电容值 (C) 决定。

　　由于绝缘故障引起的绕组短路主要表现为电感分量的变化，因此可以通过其波形的变化来识别缺陷部件。

　　基于面积比较的判断是典型的方法，它量化了非缺陷部分和缺陷部分的响应波形之间的差异。一些仪器可以量化响应波形本身。

　　这些值是根据构成响应波形的电感值、绕组电阻值和电容值计算得出的。
