什么是LC谐振电路

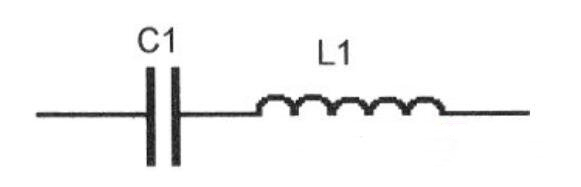

　　LC串联谐振电路是一种常见串联电路，广泛应用于选频、吸收等电路中，必须加以掌握。如下图所示是LC串联谐振电路，由电容C1和电感L1串联而成。

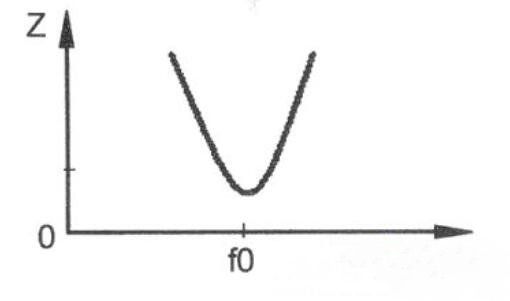

　　LC串联谐振电路特性比较复杂，在众多的特性中首先需要掌握它的阻抗特性，如下图所示是LC串联谐振电路阻抗特性曲线。

　　1.谐振时阻抗特性理解方法LC串联谐振电路工作原理分析需要分成三个频点、频段进行，即谐振时、输入信号频率高于谐振频率和输入信号频率低于谐振频率。

　　当输入信号频率等于谐振频率时，电路发生谐振，LC串联谐振电路的阻抗处于最小状态，且可等效一只纯电阻，此时流过整个谐振电路的信号电流最大。电路中分析中，这一点最为重要。

　　2.电路失谐时阻抗特性理解方法当输入信号频率高于或低于谐振频率时，LC串联电路处于失谐状态，电路阻抗都比谐振时大。

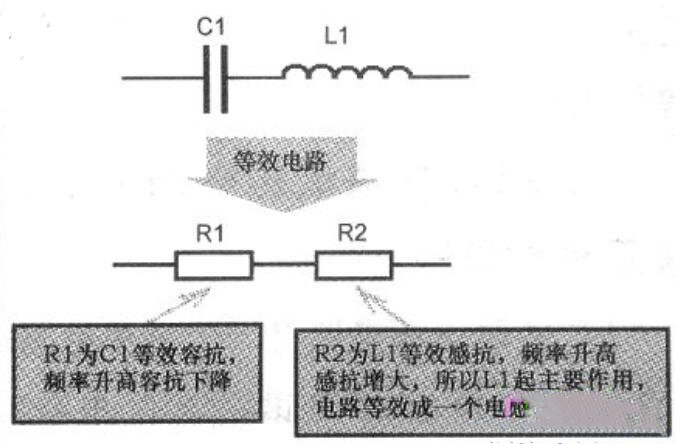

　　如上图所示是LC串联谐振电路工作在高于谐振频率段时的等效电路示意图。由于频率高于谐振频率，Cl的容抗较小，L1的感抗较大，根据串联电路特性可知，感抗在串联电路中起主要作用，所以整个LC串联谐振电路等效成一个电感。

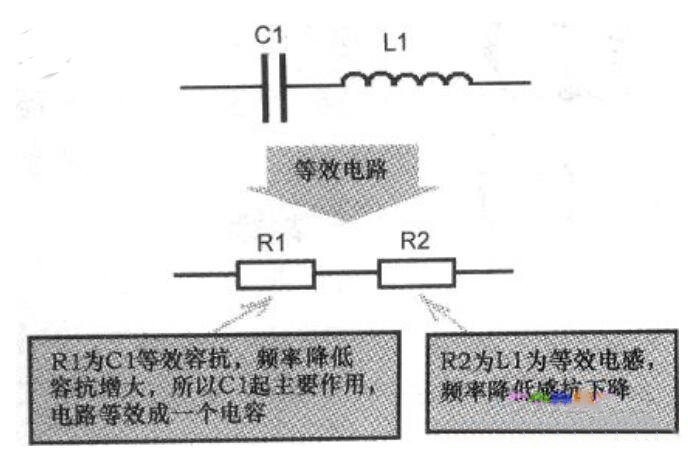

　　如上图所示是LC串联谐振电路工作在低于谐振频率段时的等效电路示意图。由于频率低于谐振频率，L1的感抗较小，C1的容抗较大，容抗在串联电路中起主要作用，所以整个LC串联谐振电路等效成一个电容。
