工频串联谐振耐压试验装置

华意电力是一家专业研发生产工频串联谐振耐压试验装置的厂家，本公司生产的工频串联谐振耐压试验装置在行业内都广受好评，以打造最具权威的“工频串联谐振耐压试验装置“高压设备供应商而努力。

工频串联谐振耐压试验装置主要应用于6kV-500kV高压交联电缆、6kV-500kV变压器 、发电机、GIS和SF6开关、其它电力高压设备（如母线，套管，互感器）的交流耐压试验。利用调谐电感与负荷电容使之产生工频串联谐振，以获得工频试验 电压的设备。

工频串联谐振耐压试验的电压、波形、频率和在被试品绝缘内部电压的分布，都比较符合实际运行情况，因此，能更有效精确地发现绝缘缺陷。工频串联谐振耐压试验应在被试品的绝缘电阻及吸收比测量、直流泄漏电流测量及介质损失角正切值tgδ测量均合格后再进行。如在这些试验中已查明绝缘有缺陷，则应设法消除，并重新试验合格后才能进行交流耐压试验，以免产生不必要的损坏。

工频串联谐振耐压试验原理

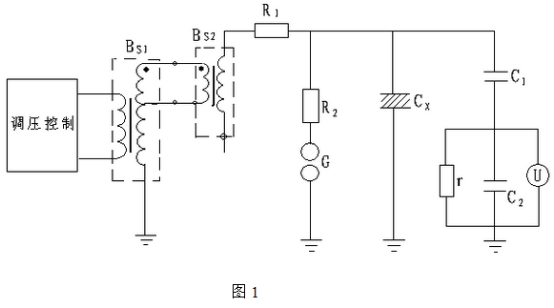

工频串联谐振耐压试验的接线，应按被试品的要求（电压、容量）和现有试验设备条件来决定。通常试验变压器是成套设备（包括控制及调压设备），对调压及控制回路加以简化如图一所示。

图一所示是串级升压的试验变压器，当试验变压器的输出电压不能满足试验所需的电压时，可采用串级升压的方法。

需要注意的是串级升压时，两台试验变压器的额定电压应该是相同的，而BS1这时的实际输出的视在功率与装置总容量之比，（即利用率）为 2UeI/3UeI=67%

进行交流耐压的被试品，一般为容性负荷，当被试品的电容量较大时，电容电流在试验变压器的漏抗上就会产生较大的压降。由于被试品上的电压与试验变压器漏抗上的电压相位相反，有可能使被试品上的电压比试验变压器的输出电压还高，因此要求在被试品上直接测量电压。

注意：1. 被试品为有机绝缘材料时，试验后应立即触摸，如出现普遍或局部发热，则认为绝缘不良，应即时处理，然后再作试验。

2.  对夹层绝缘或有机绝缘材料的设备，如果耐压试验后的绝缘电阻，比耐压前下降30%，则认为该试品不合格。

3. 在试验过程中，若由于空气湿度、温度、表面脏污等影响，引起被试品表面滑闪放电或空气放电，不应认为被试品不合格，须经清洁、干燥处理后，再进行试验。
