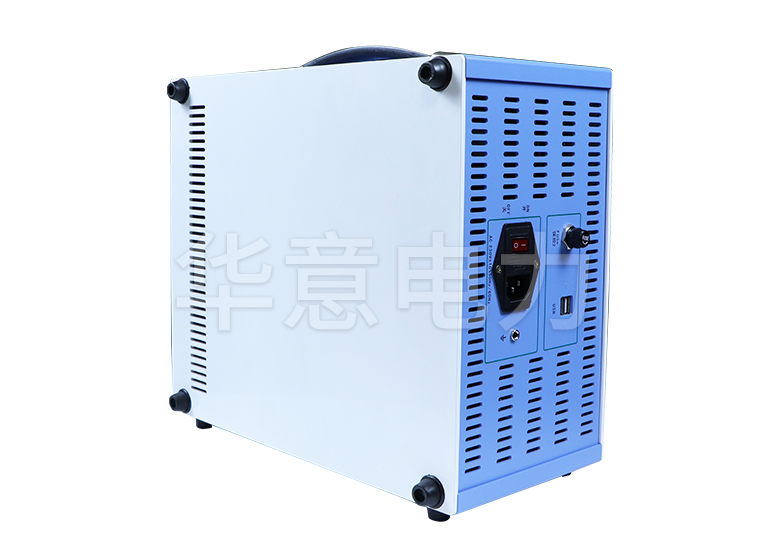

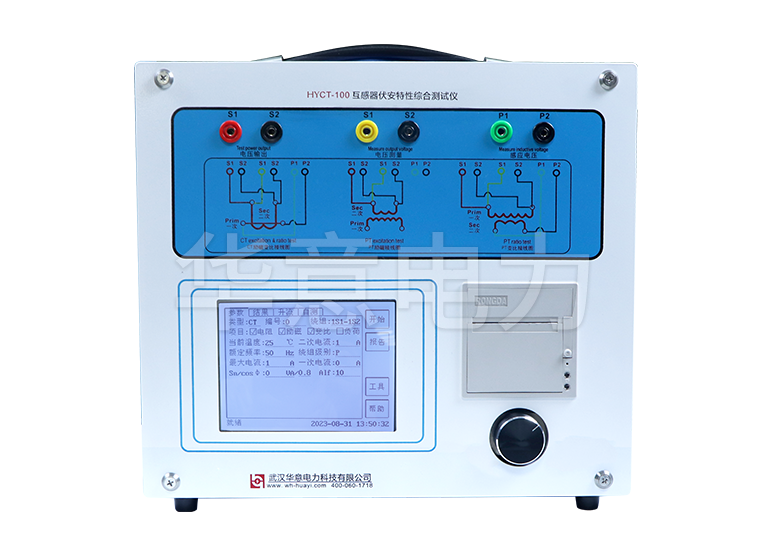

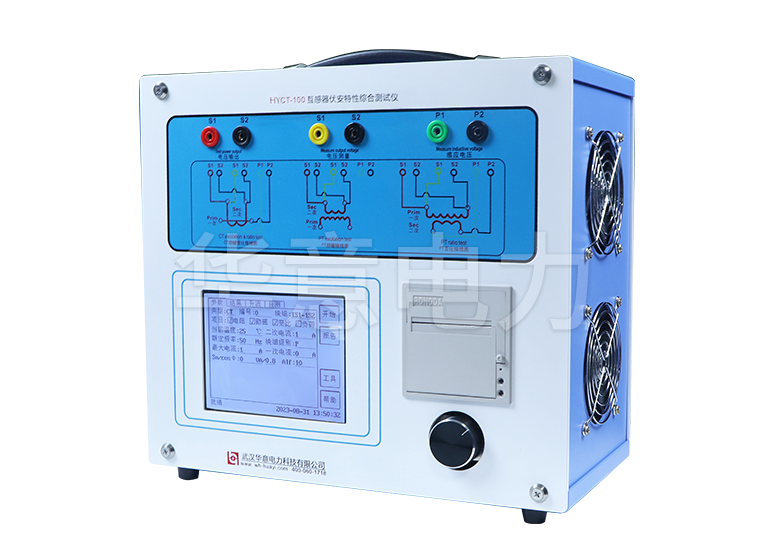

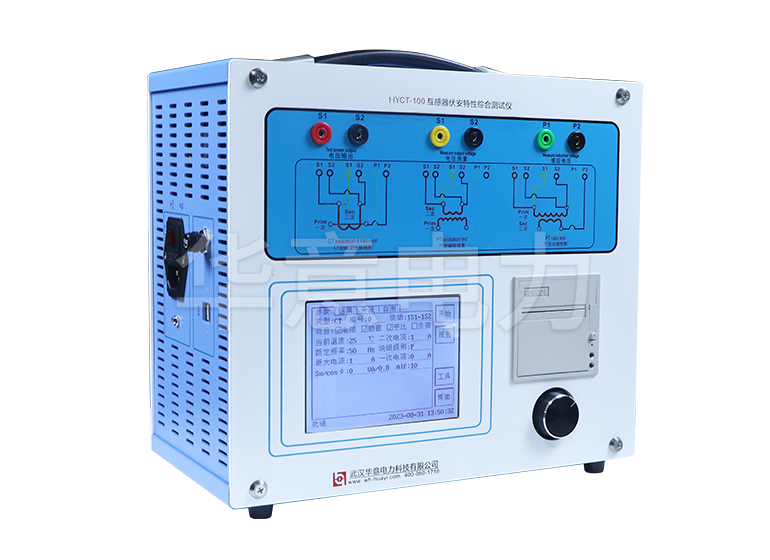

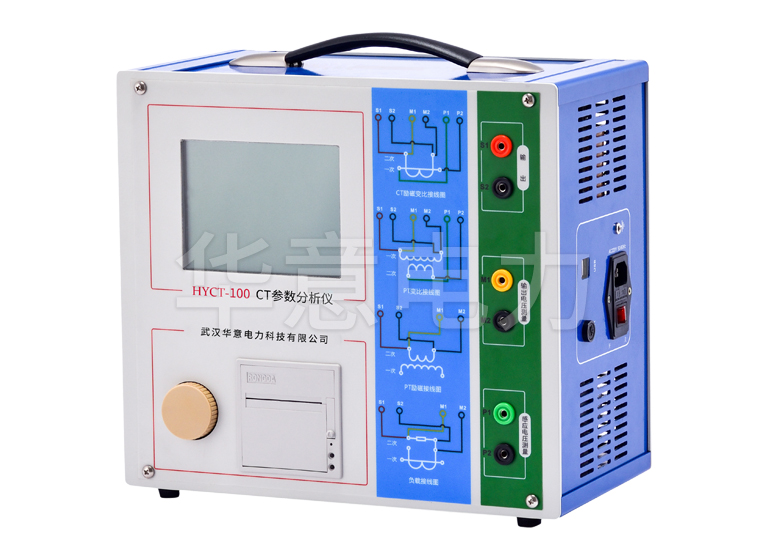

HYCT-100 CT参数分析仪

HYCT-100 CT参数分析仪

装置采用高性能DSP和ARM、先进的制造工艺,保证了产品性能稳定可靠、功能完备、自动化程度高、测试效率高、在国内处于先进水平,是电力行业用于互感器的专业测试仪器;测量电流电压互感器的励磁特性,励磁参数,匝比,极性线圈电阻等。

参考标准:JB-T5356-2002,JJF1021-2007

  • 用于电流互感器的多种试验
  • 用于电压互感器的多种试验
  • 用于电压互感器的PT励磁特性试验,PT匝数比检测,PT极性校验等多种试验
注:购买本产品的用户可享受免费技术指导、一年质保、终生维护
咨询热线:400-060-1718 在线咨价

HYCT-100 CT参数分析仪是在本公司开发的、广受赞誉并大量应用的互感器多功能全自动综合测试仪基础上,广泛听取用户意见、经过大量的市场调研、深入进行理论研究之后研发的新一代革新型CT、PT测试仪器。装置采用高性能DSP和ARM、先进的制造工艺,保证了产品性能稳定可靠、功能完备、自动化程度高、测试效率高、在国内处于领先水平,是电力行业用于互感器的专业测试仪器。

产品别称:CT参数分析仪、CT分析仪、变频CT分析仪、CTPT分析仪、互感器特性测试仪、变频互感器特性测试仪、互感器暂态特性分析仪、电流互感器检验仪、CT特性分析仪、电流互感器参数分析仪、电流互感器特性分析仪、CT参数测试仪、电流互感器参数测试仪、电流互感器特性测试仪、互感器综合测试仪。

HYCT-100 CT参数分析仪技术参数 Technical Parameter
测试用途保护类CT,保护类PT
输出0~180Vrms,12Arms,36A(峰值)
电压测量精度±0.2%
CT变比测量范围1~30000
精度±0.2%
PT变比测量范围1~10000
精度±0.2%
相位测量范围±5min
分辨率0.5min
二次绕组电阻测量范围0~300Ω
精度2%±2mΩ
交流负载测量范围0~300VA
精度2%±2VA
输入电源电压AC220V±10%,50Hz
工作环境温度:-10℃~50℃, 湿度:≤90%
尺寸340mm×300mm×150mm
重量<9kg

附件清单

序号名称数量
1仪器主机1台
2

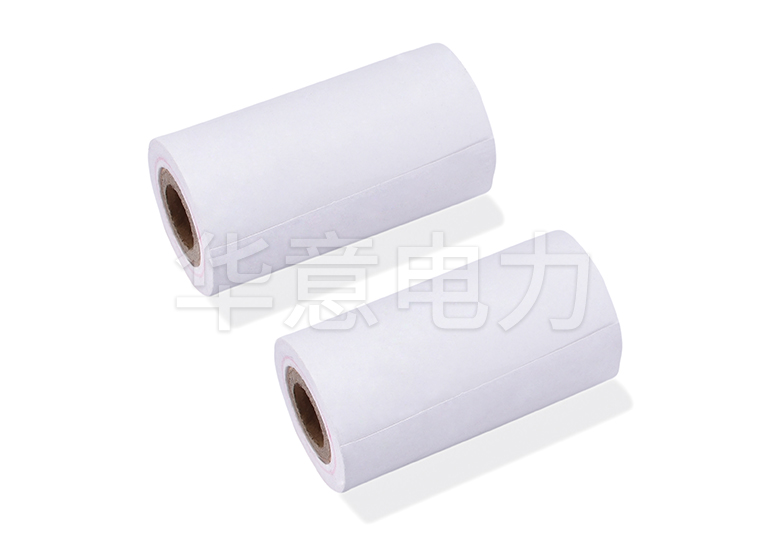

打印纸

4卷

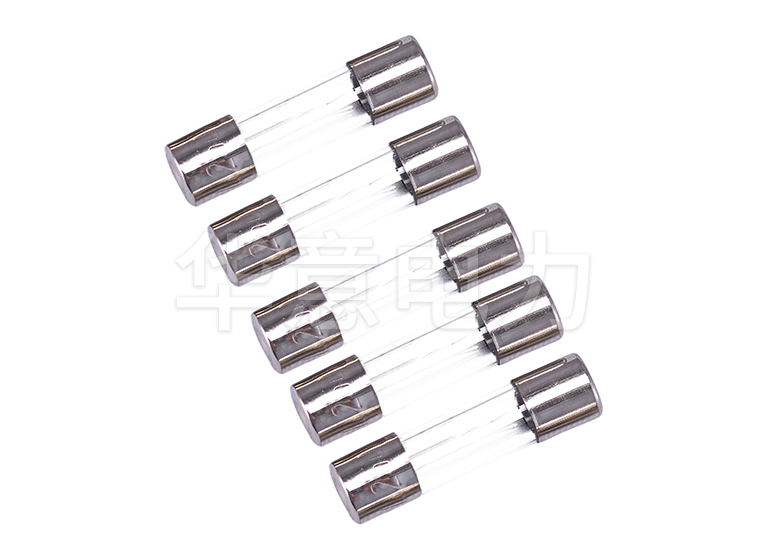

3保险管5个
4电源线1根

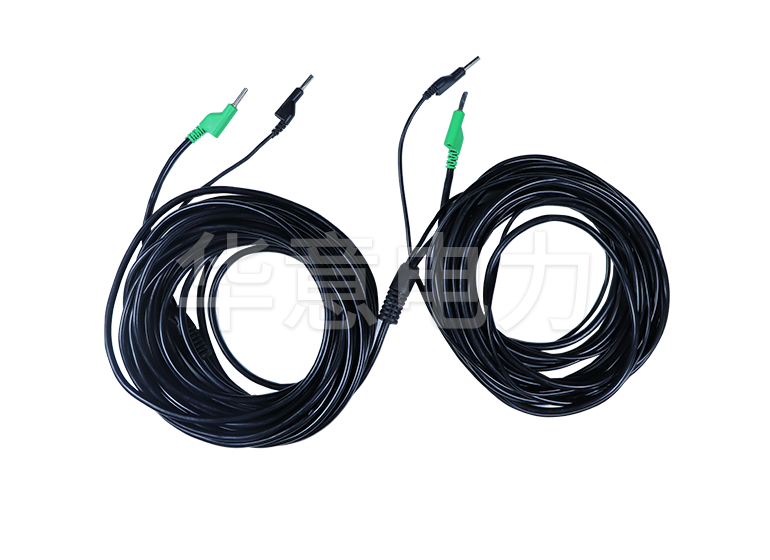

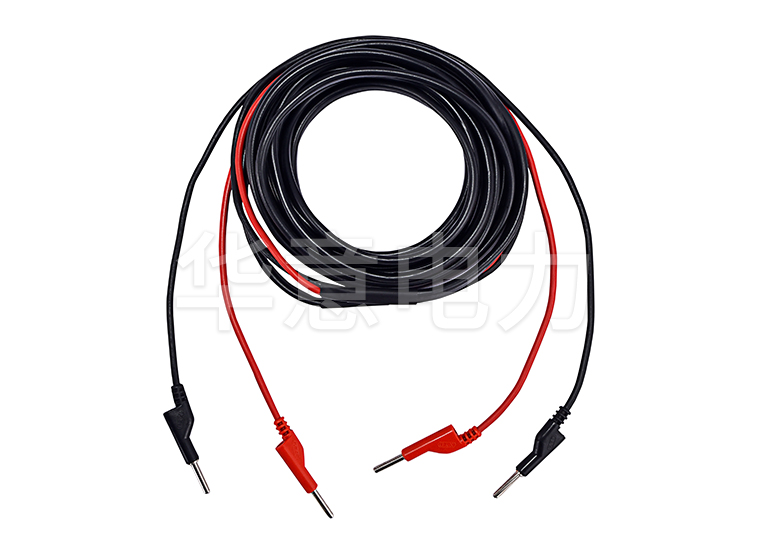

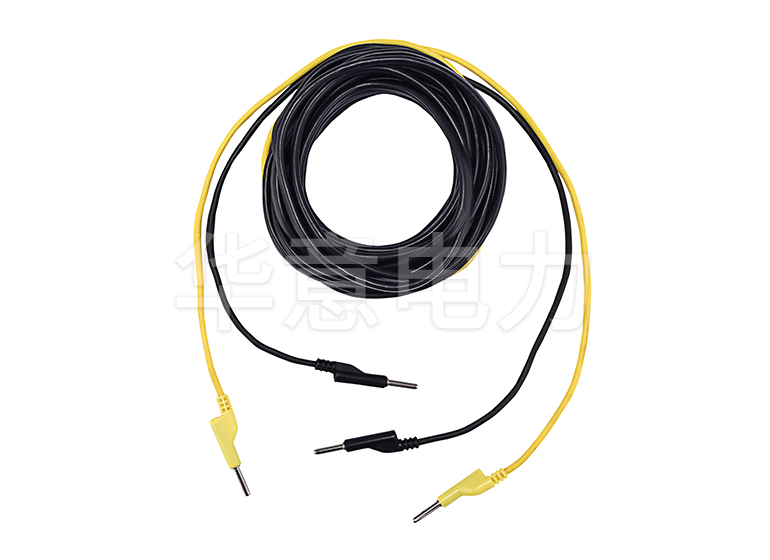

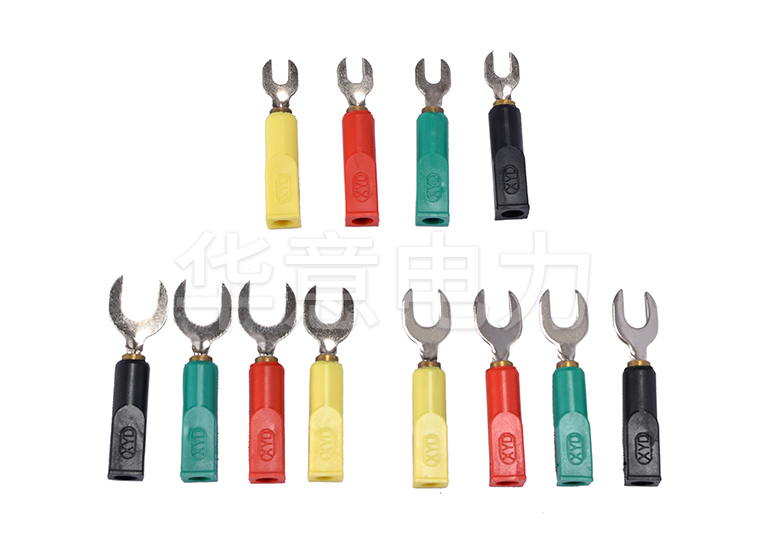

5测试专用线1根

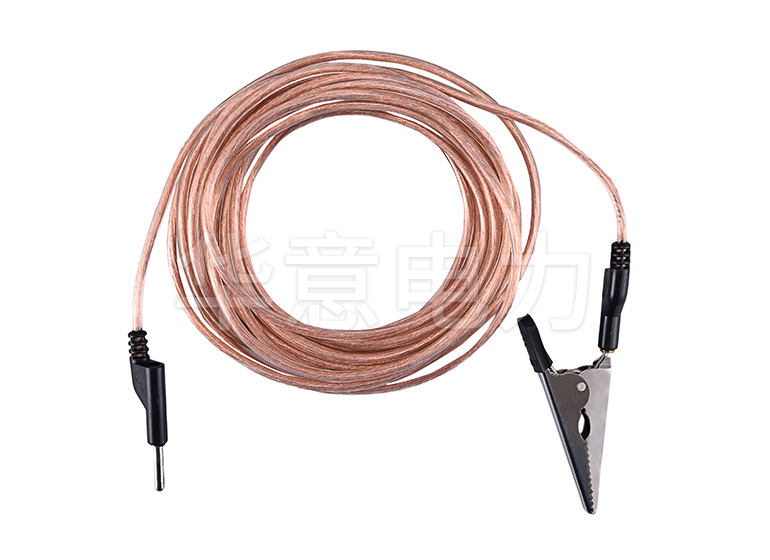

6接地线1根
7说明书1本
8检查报告1份
9合格证1张

注:1.产品外观以实际产品为准,技术参数与型号如有变动,恕不另行通知。如有盗用或复印行为,将追究法律责任
  2.了解更多华意产品信息请进入产品中心。服务热线:400-060-1718

HYCT-100 CT参数分析仪特点优势Selection Reference

1、功能全面,既满足各类CT(如:保护类、计量类、TP类)的励磁特性(即伏安特性)、变比、极性、二次绕组电阻、二次负荷、比差以及角差等测试要求,又可用于各类PT电磁单元的励磁特性、变比、极性、二次绕组电阻、比差以及角差等测试;

2、自动给出拐点电压/电流、10%(5%)误差曲线、准确限值系数(ALF)、仪表保安系数(FS)、二次时间常数(Ts)、剩磁系数(Kr)、饱和及不饱和电感等CT、PT参数;

3、测试满足GB1208(IEC60044-1)、GB16847(IEC60044-6) 、GB1207等各类互感器标准,并依照互感器类型和级别自动选择何种标准进行测试;

4、基于先进的低频法测试原理,能应对拐点高达30KV的CT测试;

5、界面友好美观,全中文图形界面;

6、装置可存储2000组测试数据,掉电不丢失。试验完毕后用U盘存入PC机,用软件进行数据分析,并生成WORD报告;

7、测试简单方便,一键完成CT直阻、励磁、变比和极性测试,而且除了负荷测试外,CT其他各项测试都是采用同一种接线方式;

8、易于携带,装置重量<9Kg;
