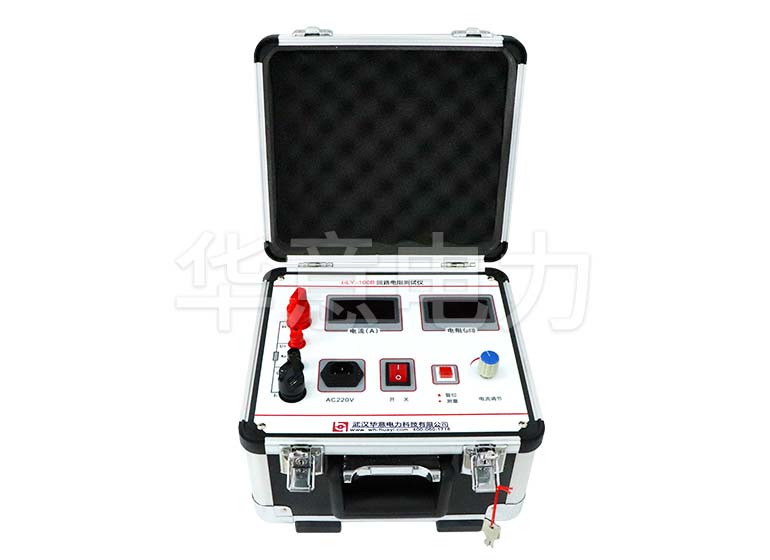

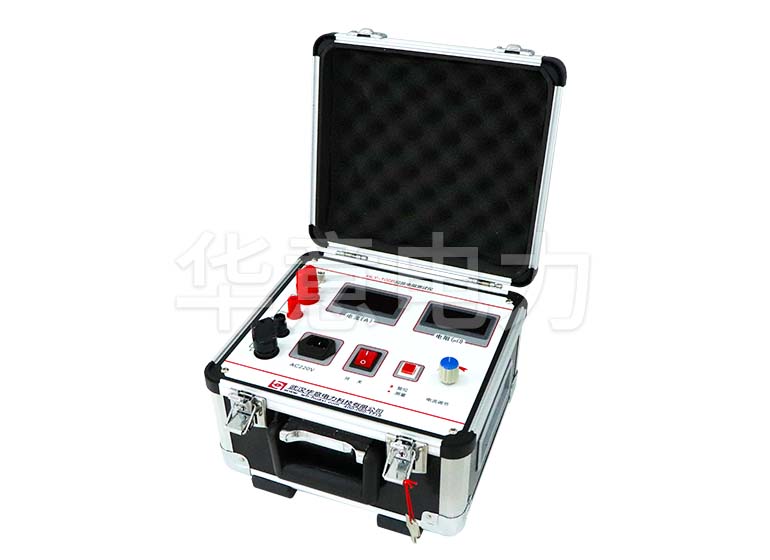

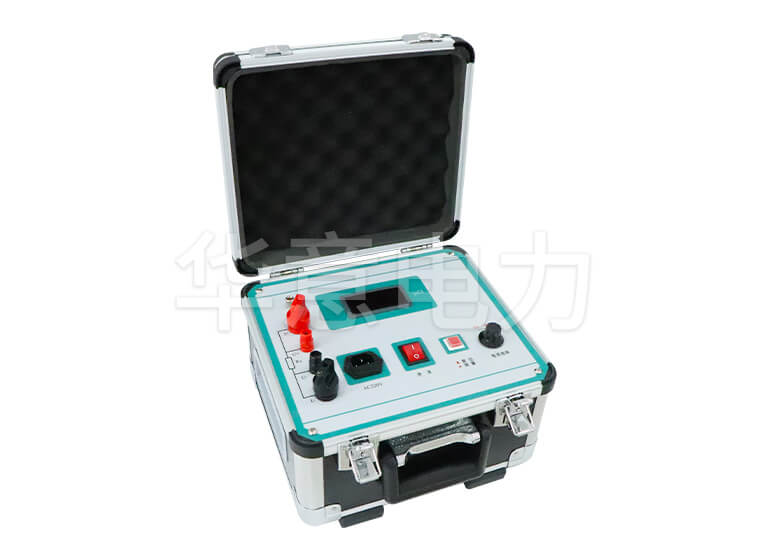

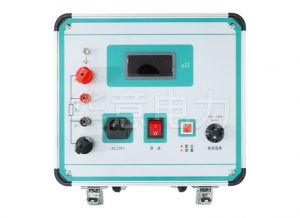

HLY-100B 回路电阻测试仪

HLY-100B 回路电阻测试仪

电力、供电部门现场高压开关维修和高压开关厂回路电阻测试的专用设备,采用高频开关电源技术和数字电路技术相结合设计而成,该仪器测量准确、性能稳定,符合电力、供电部门现场高压开关维修和高压开关厂回路电阻测试的要求。

参考标准:DL/T845.4-2004

  • 固定档位功能,DC 50A、100A两档固定输出
  • 电流50A或100A的情况下直接测得回路电阻
  • 高精度电阻、抗振性能强、测量精确
注:购买本产品的用户可享受免费技术指导、一年质保、终生维护
咨询热线:400-060-1718 在线咨价

目前,接触电阻的测量电力系统中普遍采用常规的QJ44型双臂直流电桥,而这类电桥的测试电流仅mA级,难以发现回路导体截面积减少的缺陷,在测量高压开关导电回路接触电阻时,由于受触头之间油膜和氧化层的影响,测量值偏大若干倍,无法真实的反映接触电阻值。为此,电力部标准SD301—88《交流500KV电力设备交接和预防性试验规程》和新版《电力设备预防性试验规程》作出对断路器、隔离开关接触电阻的测量电流不小于直流100A的规定,以确保试验结果准确。

华意电力生产的开关回路电阻测试仪是根据中华人民共和国新电力执行标准DL/T845.4-2004,采用高频开关电源技术和数字电路技术相结合设计而成。开关回路电阻测试仪适用于开关控制设备回路电阻的测量。该仪器测量准确、性能稳定,符合电力、供电部门现场高压开关维修和高压开关厂回路电阻测试的要求。

产品别称:接触电阻测试仪、开关回路电阻测试仪、接触回路电阻测试仪、接触(回路)电阻测试仪。

HLY-100B 回路电阻测试仪技术参数 Technical Parameter

测量范围1~1999μΩ(可定制)
分 辨 力1μΩ
测试电流DC 50A、100A两档固定输出
测量精度0.5%±1d
工作方式连续
显示方式三位半LCD
工作电源AC220V±10%,50Hz
工作环境温度:-10℃~40℃;湿度:≤80%RH
体积300×290×220mm3
重量6kg(不含附件)

附件清单

序号名称数量
1仪器主机1台

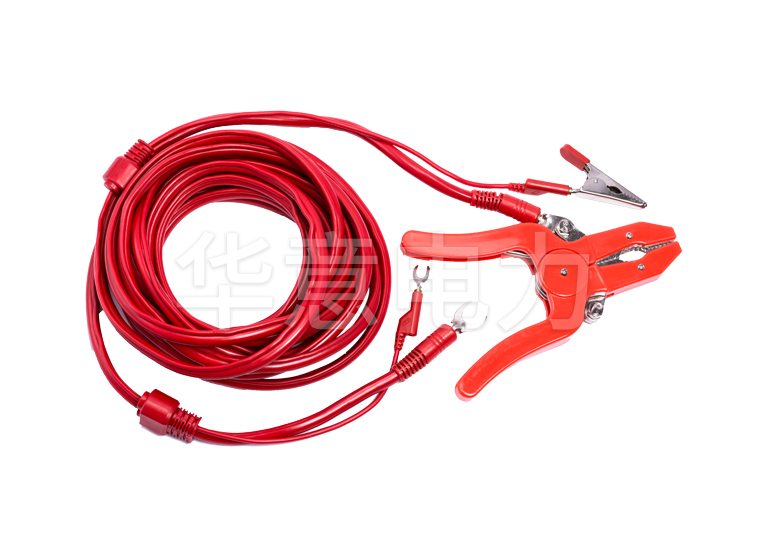

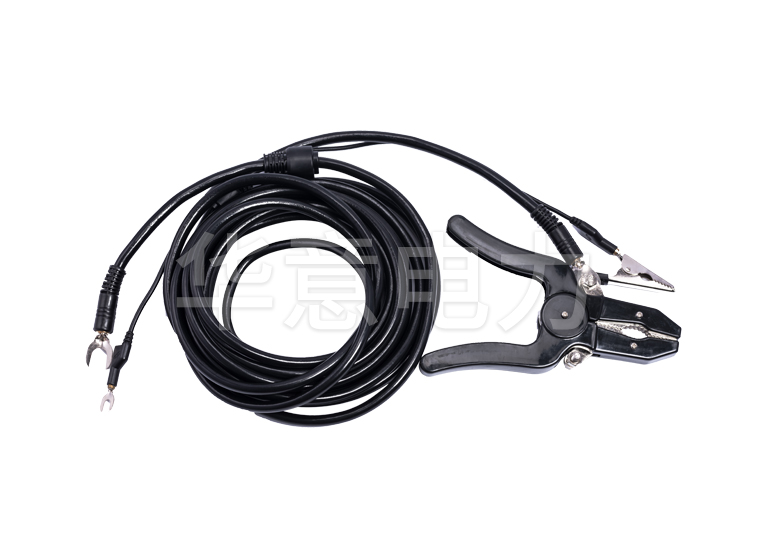

2专用测试线(大电流线6m两根, 大电流测试夹两个,电压测试线6m两根)1套

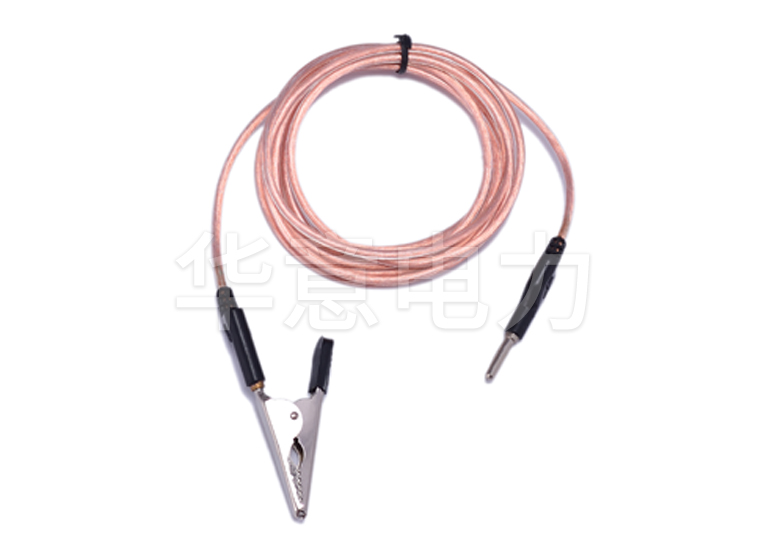

3接地线1根

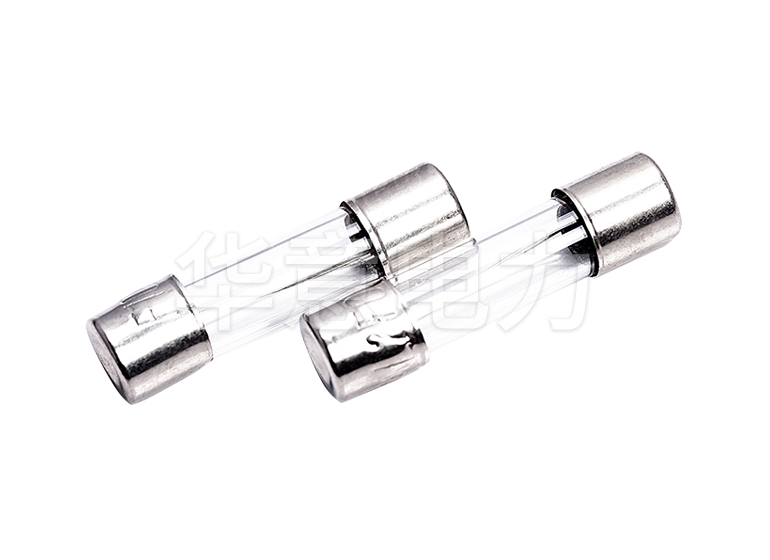

48A保险管3个

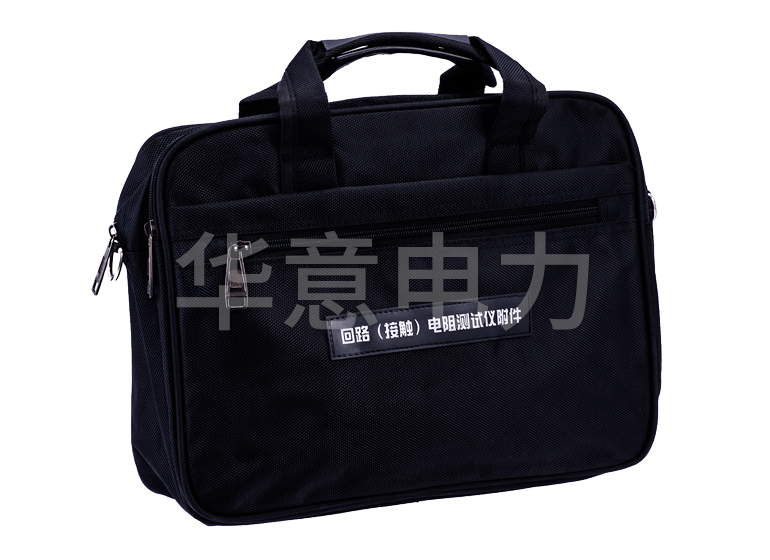

5附件包1个

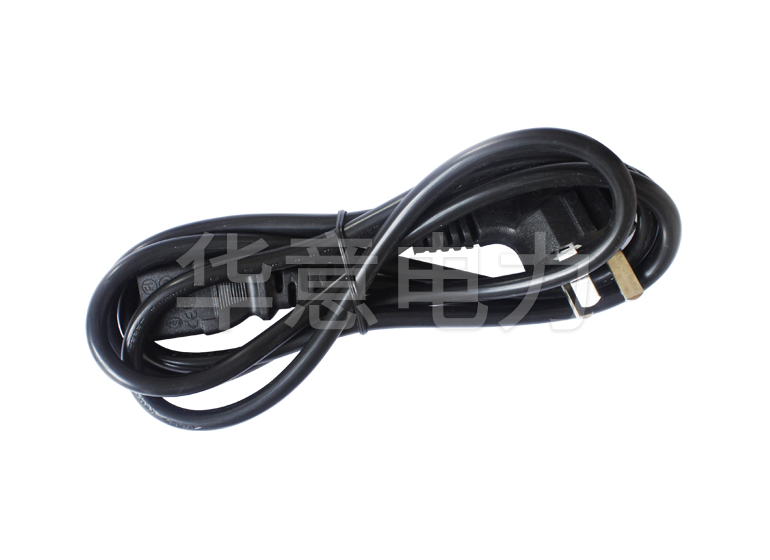

6AC 220V电源线1根
7说明书1本
8检查报告1份
9合格证1张

注:1.产品外观以实际产品为准,技术参数与型号如有变动,恕不另行通知。如有盗用或复印行为,将追究法律责任
  2.了解更多华意产品信息请进入产品中心。服务热线:400-060-1718

HLY-100B 回路电阻测试仪特点优势 Selection Reference

 1、大电流:采用最新电源技术,能长时间连续输出大电流,克服了脉冲式电源瞬间电流的弊端,可以有效的击穿开关触头氧化膜,得到良好的测试结果;

2、抗干扰能力强:在严重干扰条件下,液晶屏最后一位数据能稳定在±1个字范围内,读数稳定,重复性好;

3、使用寿命长:全部采用高精度电阻,有效的消除环境温度对测量结果的影响,同时军品接插件的使用增强了抗振性能;

4、携带方便:体积小、重量轻;

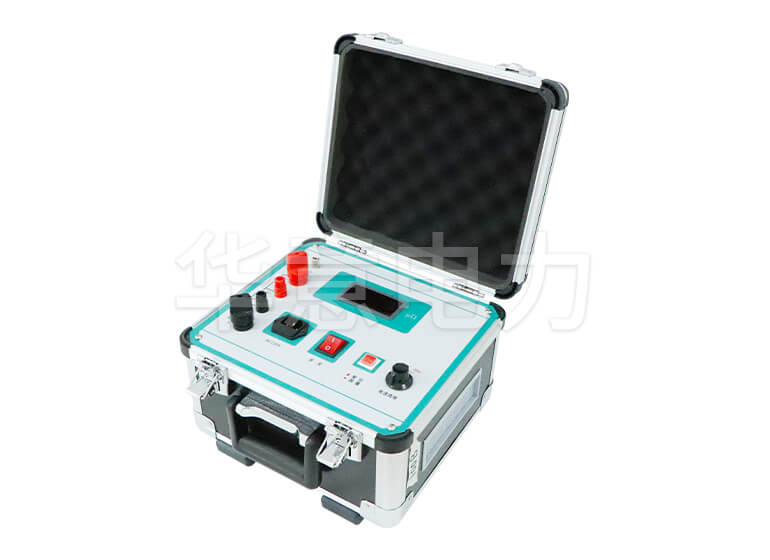

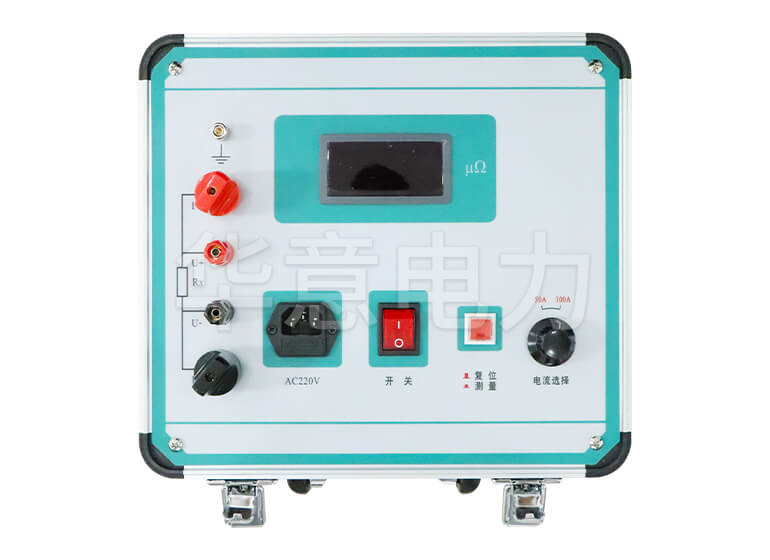

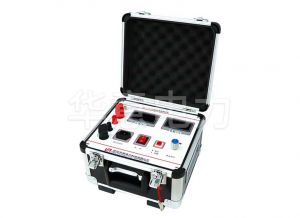

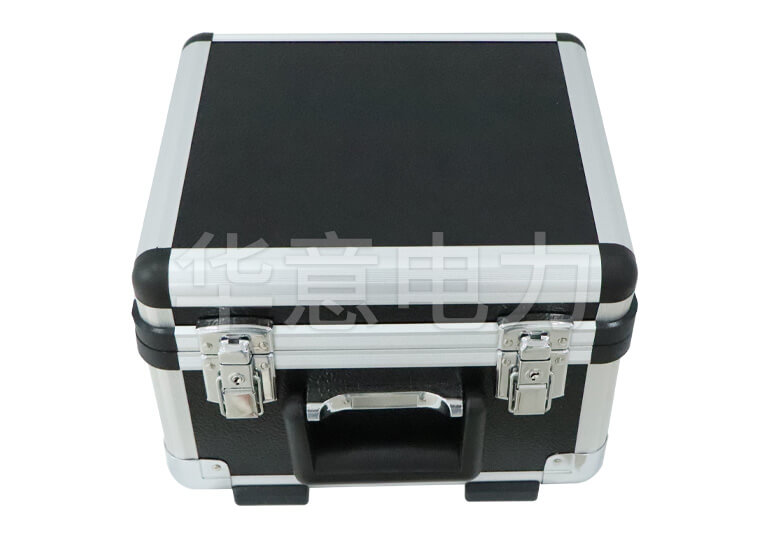

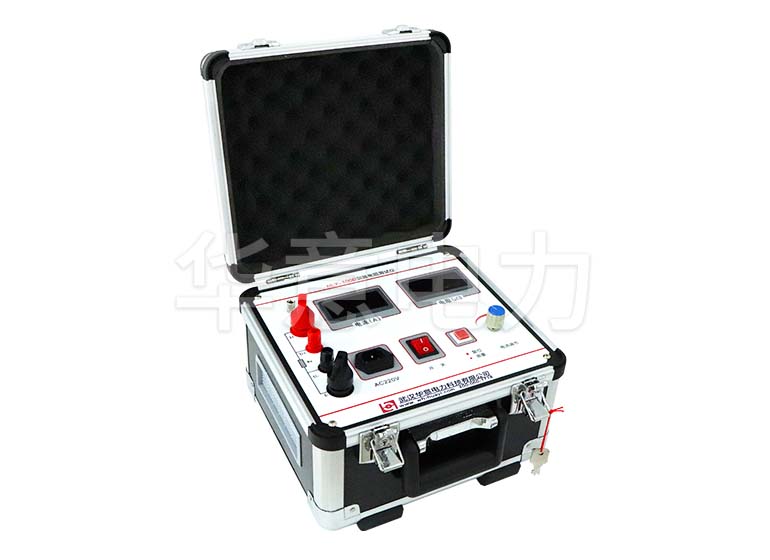

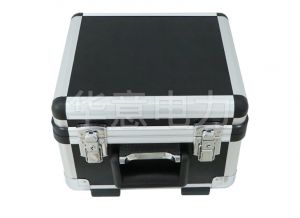

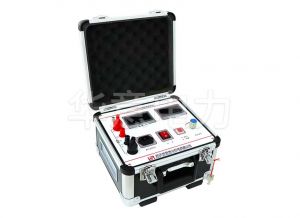

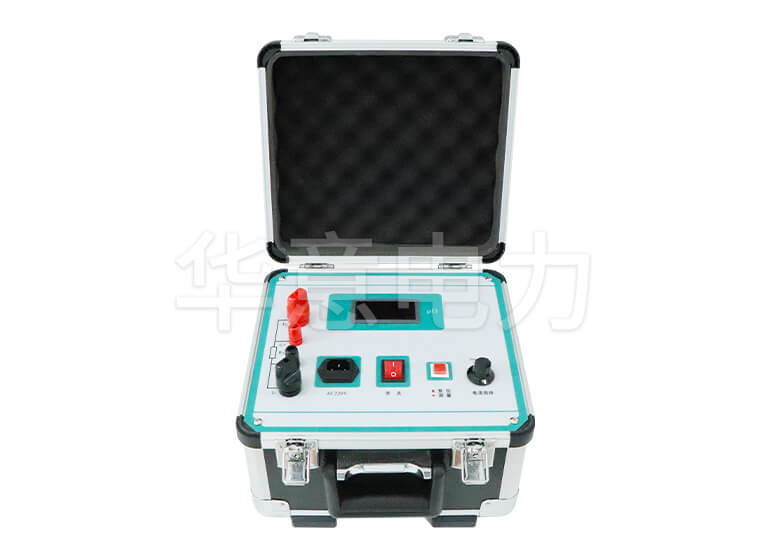

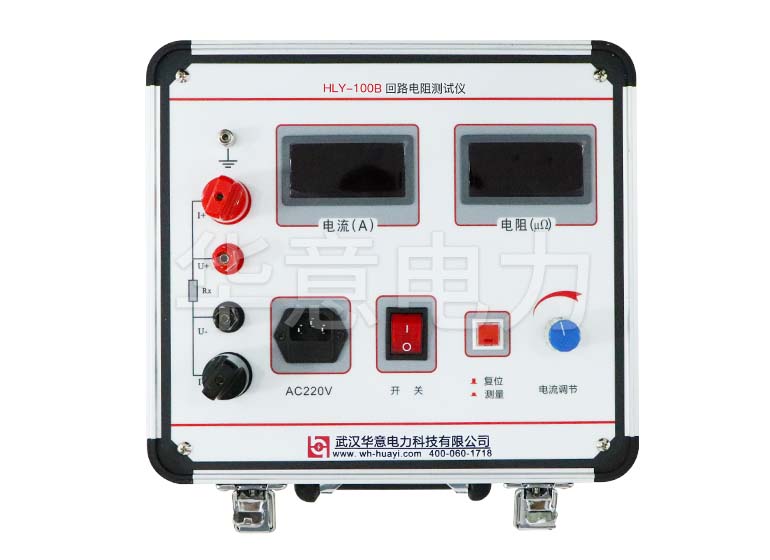

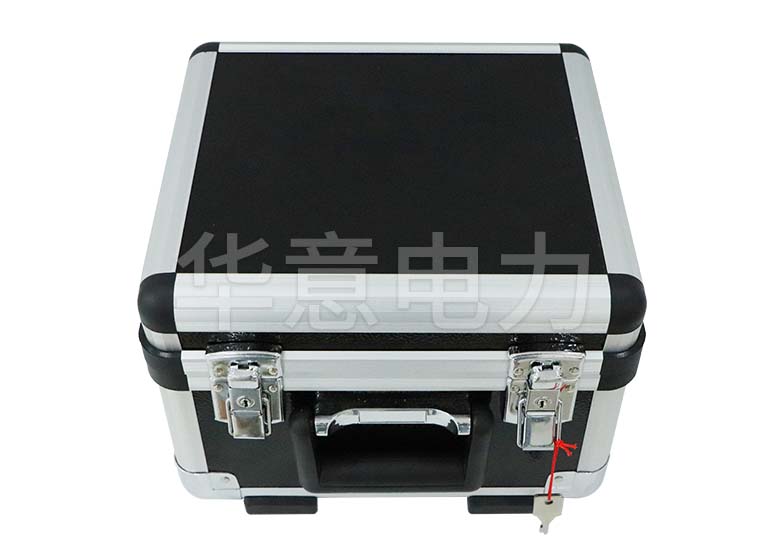

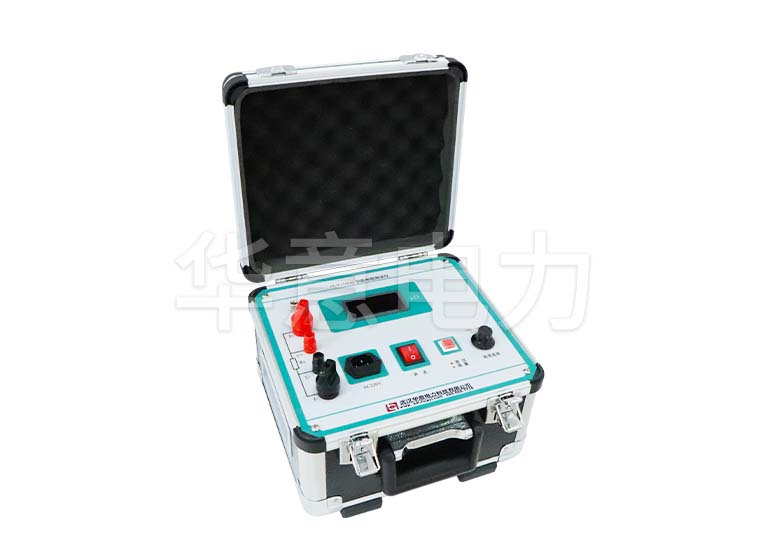

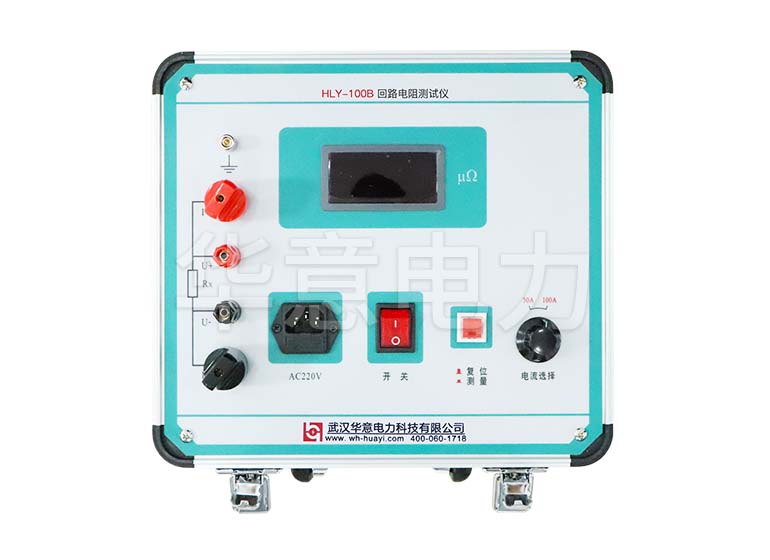

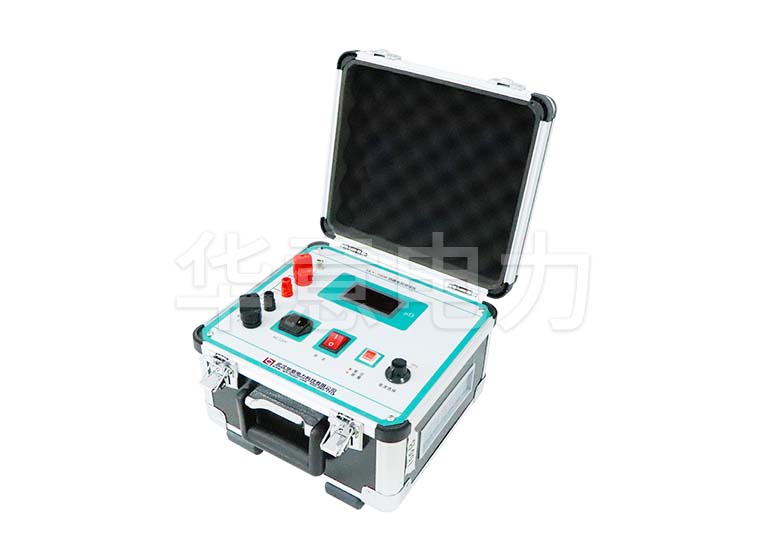

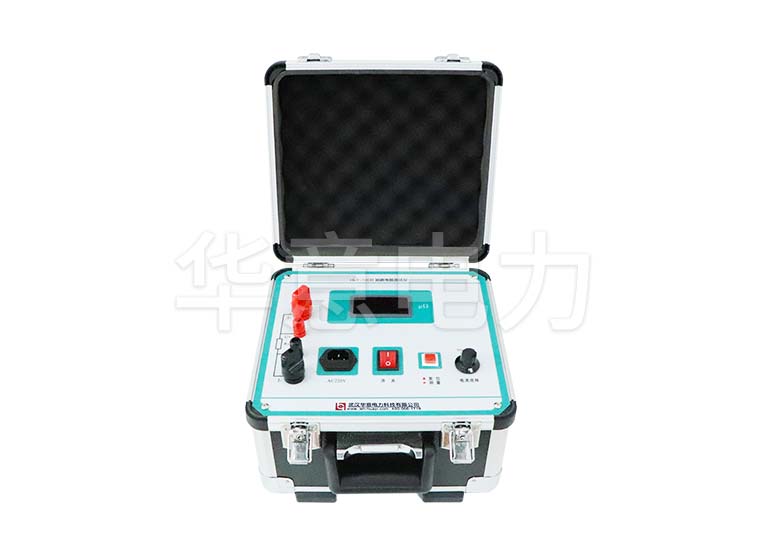

HLY-100B 回路电阻测试仪产品图集 Product Atlas
HLY-100B 回路电阻测试仪产品证书Product Certificate

说明:华意电力产品严格按照国电力家标准及行业规程生产制造,对每一台产品的技术参数、外观、性能进行严格进行出厂检测试验,并通过国家、各省级、市级电力研究所、计量中心及电力权威部门的检测,全面通过GB/T19001-2019质量管理体系认证。精准测量、品质保障,我们始终坚持以责任和匠心做好每一台产品。

  • 检定证书
    HLY-100B 回路电阻测试仪检定证书
  • 专利证书
    HLY-100B 回路电阻测试仪专利证书
  • 质量管理
    HLY-100B 回路电阻测试仪质量管理
  • 环境管理
    HLY-100B 回路电阻测试仪环境管理
